Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
Hệ thống điện tích hợp 5U
Lời giới thiệu

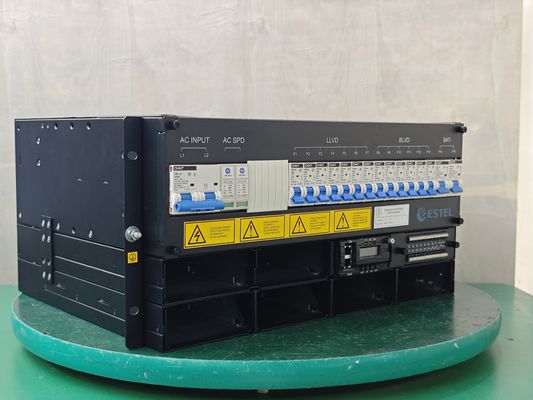

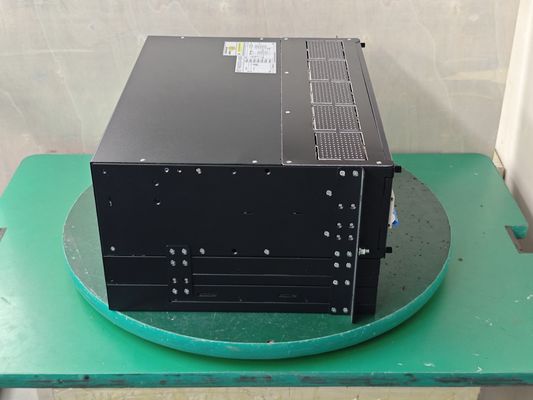

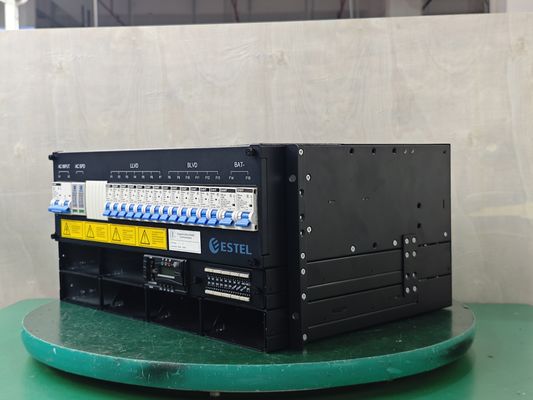

ESTEL ET48300 M5E65A là một nguồn điện nhỏ gọn mới được nhúng, có thiết kế kiến trúc mới mang lại kích thước nhỏ và mật độ điện cao (lên đến 24KW trong 5U).Hệ thống này ưu tiên tính linh hoạt của khách hàng.
Thiết kế nhỏ gọn chiều cao 5U để đáp ứng nhu cầu ứng dụng quan trọng của truyền quang và sóng vi sóng, thiết bị truy cập, chuyển đổi.Các dây cáp là phía trước truy cập với MCB và busbar. Các bộ chỉnh MR48 được ghép với bộ điều khiển MC2600 đảm bảo hoạt động an toàn, đáng tin cậy và linh hoạt.Được xây dựng dựa trên công nghệ đã được chứng minh của ESTEL, loạt MR48 được chuẩn bị để đáp ứng nhu cầu trong tương lai.
Các đặc điểm chính
Các kịch bản ứng dụng
Thông số kỹ thuật
| Mô hình sản phẩm | ET48300 M5E65A | ||
| Hệ thống | Kích thước ((mm) | 482.0 ((W) * 350 ((D) * 5U ((H) | |
| Trọng lượng | ≤20kg (không có máy thẳng) | ||
| Chế độ làm mát | Làm mát tự nhiên | ||
| Chế độ cài đặt | Lắp đặt trên kệ 19 inch hoặc bên trong tủ | ||
| Chế độ cáp | Cổng đầu vào và cổng đầu ra | ||
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ | ||
| Mức độ bảo vệ | IP20 | ||
| Phân phối AC | Chế độ đầu vào | 220Vac ((L-L) | |
| Khả năng đầu vào | 1×125A/2P | ||
| Phạm vi điện áp đầu vào | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| Phân phối DC | Điện áp đầu ra | -43~-58VDC, giá trị định danh: -53.5VDC | |
| Công suất tối đa | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| Máy cắt pin | 2 × 125A / 1P | ||
| Máy ngắt tải |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Mô-đun điều chỉnh | Điện áp đầu vào | 85VAC~300VAC, định lượng 220VAC | |
| Hiệu quả | ≥96% @ giá trị đỉnh | ||
| Sức mạnh định số | 3000W ((176~300VAC) | ||
| Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới 50°C) | ||
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| Trọng lượng | ≤2kg | ||
| Chế độ làm mát | Làm mát cưỡng bức bằng quạt | ||
|
Máy điều khiển
|
Nhập tín hiệu | 4 AI (3 nhiệt độ pin, 1 nhiệt độ môi trường xung quanh),6 DI (SPD, 6 DI thông thường) | |
| Khả năng báo động | 6 tiếp xúc khô | ||
| Cổng liên lạc | Giao diện LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Chế độ hiển thị | LCD | ||
| Môi trường | Nhiệt độ hoạt động | -40 °C ~ + 75 °C (Khi hoạt động với tải đầy đủ, nhiệt độ không cao hơn 50 °C) | |
| Nhiệt độ lưu trữ | -40°C~+75°C | ||
| Độ ẩm hoạt động | 0% ~ 95% ((không ngưng tụ) | ||
| Độ cao | 0 ~ 3000m ((Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.) | ||
Biểu đồ
MR483000HG2B-CS
| ACInput | Khả năng đầu ra DC | ||
| Điện áp đầu vào (tiêu chuẩn) | 110VAC/220VAC | Điện áp đầu ra | -42 đến -58VDC,được đánh giá: -53.5VDC |
| Phạm vi điện áp đầu vào | 85 đến 290VAC | Hiệu quả cao nhất | >96% |
| Dòng điện đầu vào tối đa | 18A | Công suất tối đa | 3000W |
| Tần số đầu vào | 45 đến 65Hz | Điện lượng đầu ra tối đa | 56.1A |
| Nhân tố năng lượng | ≥ 0,99 (220VAC @ 20% đến 100% tải) | THD | ≤ 5% @ 50% đến 100% tải |
| Kiểm soát và giám sát | Môi trường | ||
| Giao thức thông tin | Có thể | EMC | EN55032 lớp B; EN55035; IEC61000-3-2; IEC61000-3-3 |
| Đèn LED | Xanh bình thường; màu vàng báo động; màu đỏ lỗi | An toàn | UL62368-1;EN62368-1;IEC62368-1 |
MR484000SG1-GS
l Hiệu quả tối đa > 96,5%
L Lượng năng lượng giảm từ 45 °C đến 75 °C
l Lượng đầu ra được định giá ở < 176VAC
L mật độ năng lượng cao
| ACInput | Khả năng đầu ra DC | ||
| Điện áp đầu vào (tiêu chuẩn) | 110VAC/220VAC | Điện áp đầu ra | -42 đến -58VDC,được đánh giá: -53.5VDC |
| Phạm vi điện áp đầu vào | 85 đến 290VAC | Hiệu quả cao nhất | > 96,5% |
| Dòng điện đầu vào tối đa | 26A | Công suất tối đa | 4350W |
| Tần số đầu vào | 45 đến 65Hz | Điện lượng đầu ra tối đa | 81.3A |
| Nhân tố năng lượng | ≥ 0,99 (220VAC @ 20% đến 100% tải) | THD | < 3% @ ≥ 50% tải |
| Kiểm soát và giám sát | Môi trường | ||
| Giao thức thông tin | Có thể | EMC | EN55032 lớp B; EN55035; IEC61000-3-11; IEC61000-3-12 |
| Đèn LED | Xanh bình thường; màu vàng báo động; màu đỏ lỗi | An toàn | UL62368-1;EN62368-1;IEC62368-1 |
Máy điều khiển MC2600
Lời giới thiệu
MC2600 là bộ điều khiển năng lượng DC thế hệ mới được phát triển bởi Megmeet. Bộ điều khiển sử dụng AR 32-bit cortex-M4CPU như bộ vi xử lý chính. Mc2600 cung cấp nhiều tính năng và chức năng, và một hệ thống điều khiển mạnh mẽ hơn.thân thiện với người dùng, và giao diện dễ sử dụng, Chức năng quản lý năng lượng hbrid mạnh mẽ bao gồm quản lý diesel, pin VRLA và ion lithium và module mặt trời.
Các đặc điểm chính
Đánh giá
24 x Analog & 9 x Digital input reading bao gồm: hệ thống điện áp, tải dòng, pin hiện tại, nhiệt độ pin, 8 * Dl, 8 * D0, vv
Truyền thông
Bộ điều khiển giao tiếp với máy tính chủ trong 2 chế độ: Rs485 và ethernet (WEB hoặc SNMP).tải xuống nhật ký dữ liệu và báo động lịch sử có sẵn thông qua trình duyệt WEB. Truyền thông giữa bộ điều khiển và các bộ điều chỉnh và các mô-đun năng lượng mặt trời sử dụng truyền thông CAN.
giao thức SNMP hỗ trợ các cổng GET, SET và TRAP 4xRs485 cho pin BMS, DG hoặc thiết bị chức năng mở rộng
Lịch sử báo động
Lịch sử báo động 1000 sự kiện, FlFO để phân tích hệ thống
Hệ thống Statrs Log
1000 bản ghi các phép đọc điện áp đầu ra và dòng tải và 50 bản ghi các phép đọc thử pin trong quá khứ
LCD&LED
Hiển thị màn hình LCD 128 x 32 cho trạng thái truy cập, báo động, cài đặt của người dùng; đèn LED màu xanh lá cây/màu vàng/màu đỏ cho thấy trạng thái hoạt động và báo động
Quản lý pin
Quản lý pin
Cảnh báo/Hành động
Máy điều khiển MC2900
Lời giới thiệu
Mc2900 là bộ điều khiển điện DC thế hệ mới nhất được phát triển bởi Megmeet. nó dựa trên CPU ARM Cortex-A8, 256Nflash, 512M SRAM và hệ điều hành linux. Mc2900 cung cấp một hệ điều hành mạnh mẽ hơn, thân thiện với người dùng.,và giao diện dễ sử dụngĐiều điều khiển cung cấp chức năng quản lý của bộ điều chỉnh, mô-đun mặt trời, mô-đun gió, mô-đun DC/DC, mô-đun HVDCdiesel, pin VRLA và pin lithium-ion.
Các đặc điểm chính
Đánh giá
22 x Analog & 12 x Đánh giá đầu vào kỹ thuật số bao gồm: điện áp hệ thống, dòng tải, dòng pin, nhiệt độ pin, nhiệt độ môi trường, độ ẩm môi trường,12*Dl. 8*DO.v.v.
Truyền thông
Bộ điều khiển giao tiếp với máy tính chủ trong 2 chế độ: Rs485 và Ethernet (TcP / p, UDp, https và SNMp).tải về lịch sử hoạt động và lịch sử báo động có sẵn tại trình duyệt WEB. Truyền thông giữa bộ điều khiển và các bộ chỉnh và các mô-đun mặt trời sử dụng truyền thông CAN.
giao thức SNMP hỗ trợ các cổng GET, SET và TRAP 4xRS485 cho pin BMS, DG hoặc bảng chức năng mở rộng
Lịch sử báo động
200000 báo động lịch sử và 100000 sự kiện lịch sử
Hệ thống Statrs Log
5000 nhật ký thử nghiệm pin, 5000 nhật ký sạc pin, 5000 nhật ký xả pin, 5000 nhật ký hoạt động DG
LCD&LED
Màn hình LCD 128 x 160 để truy cập các điều kiện hoạt động hiện tại, báo động, cài đặt người dùng; đèn LED màu xanh lá cây/màu vàng/màu đỏ cho biết tình trạng hoạt động và báo động
Thu thập và quản lý
Quản lý pin
L Quản lý boot và float
L Lượng điện áp hiện tại quản lý giới hạn
L Phù bổng nhiệt độ
LVD
L Thử nghiệm pin
l Điện áp trung điểm tính năng suất
L cắt đỉnh
Quản lý pin lithium
I Chuyển theo dung lượng pin
Tôi chuyển đổi theo điện áp pin
Thử nghiệm DG
l Tính toán nhiên liệu còn lại
L Quản lý ưu tiên đầu tư năng lượng
L Chế độ quản lý tiết kiệm năng lượng của bộ điều chỉnh
l Chuyển đổi máy chỉnh
Cảnh báo/Hành động
