Hệ thống giám sát môi trường EMU RS232 AC 220V

Hệ thống giám sát môi trường gắn trên kệ 19 inch 220V AC hoặc 48V DC

1.Profile sản phẩm

Environment Monitoring Unit là một máy chủ giám sát mạng được thiết kế cho các phòng mạng tích hợp tích hợp các môi trường giám sát UPS và điện năng mở rộng.Sử dụng phong cách thiết kế 19 inch nổi tiếng, hỗ trợ nguồn điện 220V AC hoặc 48V DC, hỗ trợ nhiều hơn giá trị chuyển đổi 12 chiều, đầu ra điều khiển rơle nhiều chiều và mở rộng nhiệt độ và độ ẩm môi trường,với chức năng giám sát và kiểm soát SMSNó sẽ là sự lựa chọn tốt nhất cho phòng làm việc không người lái hiện đại.

2- Đặc điểm sản phẩm

1. Nguồn điện làm việc: hỗ trợ nguồn điện AC 220V hoặc DC 48V, được sử dụng rộng rãi hơn.

2. Giao diện RS232 phổ quát: thu thập đồng bộ dữ liệu thời gian thực của UPS.

3. Giám sát mạng từ xa SNMP: với giao diện mạng và hiển thị trang web trực quan để giám sát từ xa.
4. Giám sát tích hợp trường Modbus: Với giao diện 485, sử dụng giao thức modbus phổ biến, nó có thể nhận ra giám sát tích hợp của phòng không mạng,hình thành dữ liệu giám sát phòng duy nhất hoặc nhiều phòng đồng bộ, và màn hình cảm ứng tùy chọn 7 inch như màn hình hiển thị.

5. đầu ra điều khiển rơle 6 chiều: giao diện điều khiển đầu ra linh hoạt, có thể thực hiện chế độ điều khiển đầu ra điện và chuyển mạch thụ động, chẳng hạn như quạt điều khiển,Máy điều hòa không khí và các thiết bị chuyển mạch điện tương ứng khác.

6. Khám phá đầu vào giá trị chuyển đổi 15 chiều: Nó có thể được sử dụng để giám sát các thiết bị môi trường phòng khác nhau như khói, lũ lụt, kiểm soát truy cập, từ tính cửa, vv.

7. Giao diện tương tác giữa con người và máy tính: Màn hình màn hình rộng LCD giúp người dùng dễ dàng xác nhận các cài đặt tham số và hoạt động của hệ thống.

8. Chức năng chỉ LED: hiểu rõ hơn về tình trạng hoạt động của trang thiết bị GSM.

9. 4 cách của giá trị tương tự: có thể được sử dụng với một loạt các máy phát để đạt được công suất, nhiệt độ, áp suất và các khía cạnh khác của việc phát hiện; phạm vi đầu vào: 0-5V.

10. Mô-đun GSM tích hợp: Hỗ trợ tần số hai GSM, 900/1800MHz; nhận ra chức năng báo động SMS từ xa thông qua SMS.

11. Hỗ trợ một loạt các giao thức UPS: APC, MGE, Eaton, SANTAK, KSTAR, KELONG và nhiều thương hiệu trong nước và nước ngoài khác.

3Yêu cầu cấu hình lắp đặt

1. UPS với giao diện liên lạc RS-232;

2. Máy tính (có quyền quản trị) với giao diện liên lạc RS-232 và thẻ adapter Ethernet 10M/100M để thiết lập tham số ban đầu;

3. môi trường mạng hoàn chỉnh;

4. Một loạt các tùy chọn mở rộng chức năng để giám sát mạng, giám sát và quản lý nguồn UPS và môi trường phòng máy tính và thiết bị ngoại vi (tùy chọn).

4.Panel Introduction And Wiring Port Definition (Tạm dịch: Bảng giới thiệu và định nghĩa cổng dây

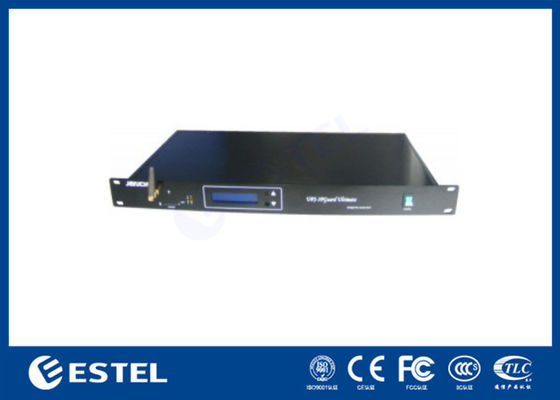

Bảng phía trước:

• Điện: công tắc bật/tắt;

• P: Giữ độ sáng không đổi trong khi hoạt động bình thường;

• R: Chỉ số chạy; nhấp nháy một lần mỗi giây trong quá trình hoạt động bình thường;

• S: Ánh sáng trạng thái gửi SMS; ánh sáng giữ độ sáng không đổi khi thiết bị không hoạt động, và ánh sáng nhấp nháy khi thiết bị bận;

• E: Chỉ báo mô-đun GSM; nó bắt đầu khi nhấp nháy và nó bắt đầu nhấp nháy thành công mỗi hai giây;

• Reset: nút reset; nhấn lâu hơn 3 giây để reset module GSM.

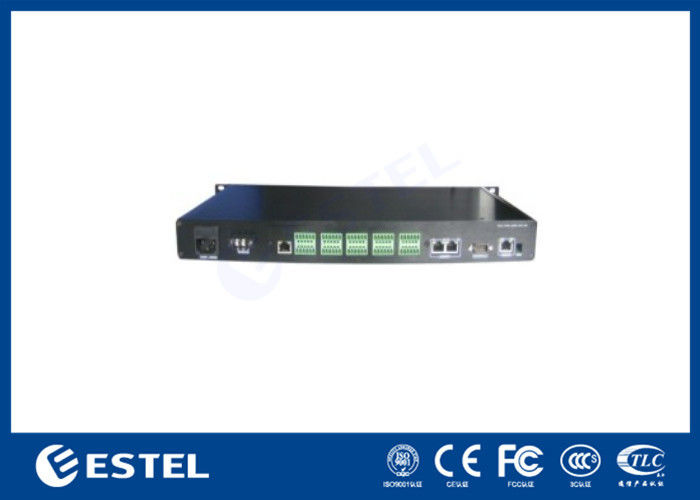

Bảng phía sau:

• AC220V-50(60)Hz: đầu vào AC 220V ((không cần thiết)

• DC48V/2.5A: đầu vào DC 48V (không cần thiết)

• RS485/EXT: Cổng truyền thông RS485, được sử dụng để mở rộng nhiệt độ và độ ẩm môi trường giám sát hoặc thiết bị khác;

• RS232/Device: giao diện liên lạc cổng hàng loạt để cấu hình tham số và truy vấn thông tin UPS với PC;

• Ethernet: Giao diện Ethernet UTP 10/100M RJ45;

• mặc định: cấu hình IP; khôi phục IP mặc định khi NO.1 quay xuống.
