Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cấu trúc: | 482.0(R)*350.6(S)*5U(C) | Trọng lượng: | ≤20kg (không có bộ chỉnh lưu) |
|---|---|---|---|
| Chế độ làm mát: | làm mát tự nhiên | Chế độ cài đặt: | Được cài đặt trên giá 19 inch hoặc bên trong tủ |
| Chế độ cáp: | Đầu vào và đầu ra trên cùng | Chế độ bảo trì: | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ |
| Mức độ bảo vệ: | IP20 | Chế độ đầu vào: | 220VAC một pha |
Hệ Thống Nguồn DC Nhúng
1.Thông Số Kỹ Thuật Hệ Thống Nguồn DC Nhúng
| Loại | Khung phụ 5U 4~12kW | |
| Hệ thống | Kích thước | 482.0(R)*350.6(S)*5U(C) |
| Khối lượng | ≤20kg (không bao gồm bộ chỉnh lưu) | |
| Chế độ làm mát | Làm mát tự nhiên | |
| Chế độ lắp đặt | Lắp trên giá đỡ 19 inch hoặc bên trong tủ | |
| Chế độ đi dây | Đầu vào trên và đầu ra trên | |
| Chế độ bảo trì | Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun | |
| Cấp độ bảo vệ | IP20 | |
|
AC Phân phối |
Chế độ đầu vào | 1 pha 220VAC |
| Dung lượng đầu vào | 1×100A/2P | |
| Tần số đầu vào | 45~65Hz, giá trị định mức: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Dung lượng đầu ra | 1×16A/1P, 1×10A/1P | |
|
DC Phân phối |
Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53.5VDC |
| Dung lượng tối đa | 12kW(4KW*3) | |
| Cầu dao pin | 2×125A/1P | |
| Cầu dao tải |
LLVD:2×63A/2P, 2×32A/1P, 2×16A/1P BLVD:1×32A/1P, 1×16A/1P, 2×10A/1P, 1×6A/1P |
|
| DC SPD | 10kA/, 8/20μs | |
| Bộ chỉnh lưu | Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC |
| Hiệu suất | ＞96.6% | |
| Công suất định mức | 4000W(176~300VAC) | |
| Nhiệt độ làm việc | -40℃~+75℃ (đầu ra đầy đủ dưới 50℃) | |
| Kích thước | 106.5mm(R)×286mm(S)×41.5mm(1U/C) | |
| Khối lượng | ≤2.1kg | |
| Chế độ làm mát | Làm mát cưỡng bức | |
| Hệ số công suất | ≥0.99 @220Vac 20-100% Tải | |
|
Bộ điều khiển
|
Đầu vào tín hiệu | 3 AI (2 nhiệt độ pin, 1 nhiệt độ môi trường), 8 DI, 2 RS485. |
| Đầu ra báo động | 8 tiếp điểm khô | |
| Cổng giao tiếp | LAN, USB, RS485, SNMP | |
| Chế độ hiển thị | LCD | |
| Môi trường | Nhiệt độ hoạt động | -40℃~+70℃ |
| Nhiệt độ bảo quản | -40℃~+70℃ | |
| Độ ẩm hoạt động | 5%~95% (không ngưng tụ) | |
| Độ cao | 0~3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.) | |

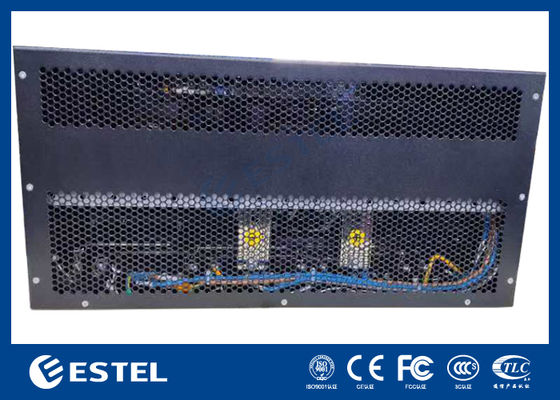

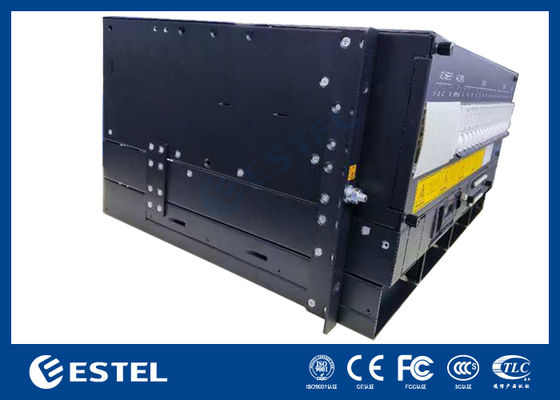

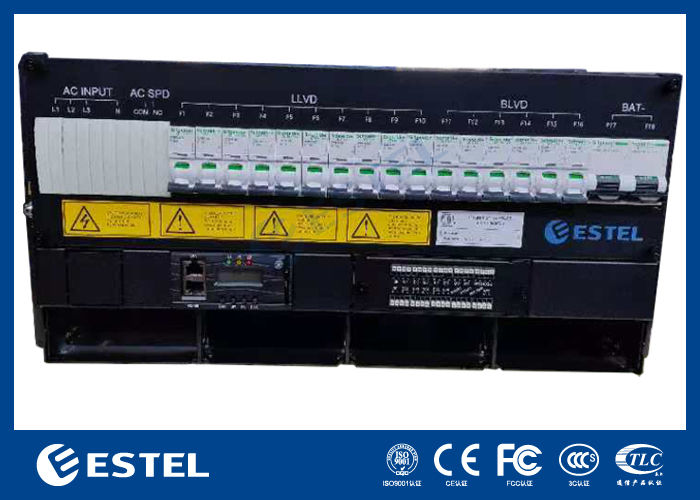

2. Hình ảnh sản phẩm
