1.1. Lời nói đầu

Sổ tay này giới thiệu hướng dẫn lắp đặt, vận hành, chức năng và bảo trì thường xuyên của điều hòa không khí tủ. Vui lòng đọc kỹ hướng dẫn sử dụng trước khi sử dụng và tuân theo cách sử dụng và lưu ý.

Lưu ý: Tất cả các thao tác của sản phẩm này phải được thực hiện bởi các kỹ sư chuyên nghiệp.

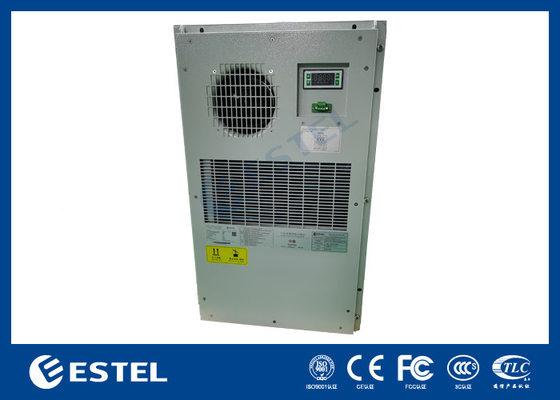

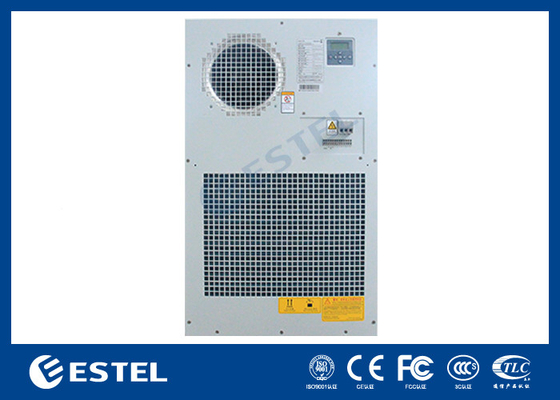

1.2. Giới thiệu sản phẩm

Điều hòa không khí là một loại sản phẩm làm lạnh tự phát triển cho tủ. Nó được áp dụng ở những nơi có nhiệt bên trong tủ rất lớn, thiết bị điện tử bên trong nhạy cảm với nhiệt độ môi trường và phải được cách ly hoàn toàn bên trong và bên ngoài. Sản phẩm này có nhiều chức năng, độ tin cậy cao và có tính năng có thể bắt đầu hoạt động mà không cần gỡ lỗi phức tạp sau khi bật nguồn.

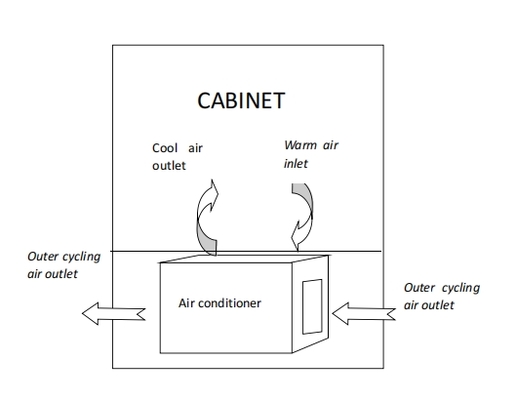

Quạt trong đường dẫn khí tuần hoàn bên trong hấp thụ không khí nóng từ phía trên để trao đổi nhiệt bằng các lá tản nhiệt của bộ bay hơi và gửi không khí lạnh từ phía dưới của điều hòa không khí. Bằng cách đó, không khí trong tủ có thể tuần hoàn để đạt được mục đích hạ nhiệt độ. Đồng thời, Quạt trong đường dẫn khí tuần hoàn bên ngoài hấp thụ không khí lạnh bên ngoài từ phía dưới và thải không khí nóng từ phía trên sau khi trao đổi nhiệt.

2. Thông số sản phẩm



2.1. Thông số kỹ thuật sản phẩm



Mục	Tên	Đơn vị	Thông số
Kích thước và lắp đặt	Kích thước bên ngoài thân (chiều rộngchiều caochiều sâu)	mm	784*619*245
	Kích thước bên ngoài bao gồm	mm	/
mặt bích (chiều rộngchiều caochiều sâu)	Khối lượng	Kg	40
	Phương pháp lắp đặt		Gắn sàn
	Phương pháp lắp đặt		Ngoài trời
Môi trường và bảo vệ	Nhiệt độ môi trường làm việc	°C	-40 đến +55
	Độ ồn	dB(A)	65
	Tuổi thọ	Năm	>10
	Cấp IP		IP55
	Chất làm lạnh		R134a
	Chứng nhận ROHS		có
	Dải điện áp đầu vào		220±15%VAC/50Hz
Hiệu suất	Công suất làm lạnh (L35/L35)	W	3000
	Công suất đầu vào làm lạnh định mức (L35/L35)	W	1280
	Dòng điện chất làm lạnh định mức (L35/L35)	A	5.8
	Dòng điện làm lạnh tối đa	A	8.5
	Công suất nhiệt (tùy chọn)	W	1000
	Lưu lượng không khí tuần hoàn bên trong	M3/h	900







2.2. Sơ đồ lắp đặt







Lưu ý: sơ đồ lắp đặt chỉ mang tính chất tham khảo, sơ đồ lắp đặt cụ thể nên đượcxác định theo môi trường sử dụng thực tế.







3. Chuẩn bị và lắp đặt



3.1. Tháo bao bì và kiểm tra

1. Vui lòng chuẩn bị dụng cụ lắp đặt: dao và kéo, đồng thời đeo găng tay bảo hộ.

2. Vui lòng tháo màng bọc và đai đóng gói, sau đó tháo hộp carton, lấy điều hòa không khí ra.

3. Vui lòng kiểm tra danh sách phụ kiện và túi phụ kiện trong hộp carton, kiểm tra xem kiểu điều hòa không khí có đúng không.





Ghi chú:



1. Sau khi tháo bao bì bên ngoài, vui lòng đảm bảo rằng điều hòa không khí được đặt thẳng đứng và không đặt nằm ngang hoặc lộn ngược.

2. Sau khi tháo bao bì bên ngoài, vui lòng kiểm tra cẩn thận xem hình thức của điều hòa không khí có bị hư hỏng hoặc dính dầu không, nếu hình thức của điều hòa không khí có biến dạng rõ ràng hoặc vết dầu, vui lòng liên hệ với nhà sản xuất kịp thời.

3. Nếu không cần lắp đặt sản phẩm ngay lập tức hoặc cần vận chuyển đến nơi khác, vui lòng đóng gói lại điều hòa không khí sau khi kiểm tra.

4. Nên tái chế vật liệu tháo dỡ.





3.2. Lắp đặt cơ khí

Dụng cụ lắp đặt: Tua vít Phillips

Các bước cài đặt:

1) Chọn vị trí cắt trên tủ theo sơ đồ khoét lỗ, loại bỏ khu vực bóng và tạo lỗ lắp đặt.

2) Đặt mặt bích điều hòa không khí gần cửa tủ, Cố định điều hòa không khí trên bề mặt lắp đặt của tủ bằng vít M5.

3) Kiểm tra xem điều hòa không khí đã được lắp đặt cân bằng và chắc chắn chưa.

Ghi chú:

1) Kiểm tra xem vòng thoát nước của điều hòa không khí có thông suốt không, trong trường hợp thoát nước bị tắc.

2) Khi xác định vị trí của lỗ lắp đặt trong tủ, bạn nên tránh các cửa hút và xả gió bên trong tủ không bị các bộ phận bên trong tủ chặn và hai cửa này nên được giữ một khoảng cách ngang hơn 150mm; nếu không, nó dễ dẫn đến đoản mạch của không khí hồi, và hiệu quả làm mát kém, v.v.;

3) Vận chuyển hoặc di chuyển điều hòa không khí nên cẩn thận để tránh va chạm và trầy xước

bề mặt của nó;





3.3. Lắp đặt điện



(1) Cổng vào nguồn



Mục	Cổng	Định nghĩa
Nguồn điện	L	Cáp vào nguồn L
Trung tính	N	Cáp vào nguồn N
Tiếp đất	PE	Dây tiếp đất





(2) Cổng đầu ra báo động và đầu vào tín hiệu



Mục	Cổng	Định nghĩa
+ Giao diện truyền thông RS485	RS485A	Cổng giao tiếp RS485 (+)
- Giao diện truyền thông RS485	RS485B	Cổng giao tiếp RS485 (-)
Nút khô báo động công cộng (NO)	KHÔNG	Nó thường mở nếu không có báo động
Nút khô báo động công cộng (COM)	COM	Cổng chung
Nút khô báo động công cộng (NC)	NC	Nó thường đóng nếu không có báo động







4. Chức năng sản phẩm



4.1. Làm mát



Khi nhiệt độ bên trong tủ cao hơn nhiệt độ khởi động làm lạnh, nó bắt đầulàm lạnh; khi nhiệt độ bên trong tủ thấp hơn nhiệt độ dừng làm lạnh, nódừng làm lạnh.



Thông số	Giá trị mặc định	Phạm vi cài đặt	Đơn vị	Ghi chú
Nhiệt độ khởi động làm lạnh	32	[20~40]	°C	Nhiệt độ dừng làm lạnh = Nhiệt độ khởi động làm lạnh - Chênh lệch hồi làm lạnh
Chênh lệch hồi làm lạnh	5	[3~10]	°C







4.2. Sưởi ấm(Tùy chọn)



Khi nhiệt độ bên trong tủ thấp hơn nhiệt độ khởi động sưởi ấm, nó bắt đầu sưởi ấm;

khi nhiệt độ bên trong tủ cao hơn nhiệt độ dừng sưởi ấm, nó dừng sưởi ấm.



Thông số	Giá trị mặc định	Phạm vi cài đặt	Đơn vị	Ghi chú
Nhiệt độ khởi động sưởi ấm	5	[-10~15]	°C	Nhiệt độ dừng sưởi ấm = Nhiệt độ khởi động sưởi ấm + Chênh lệch hồi sưởi ấm
Chênh lệch hồi sưởi ấm	10	[3~15]	°C





4.3. Giám sát từ xa



Điều hòa không khí có giao diện truyền thông RS485, hỗ trợ giao tiếp MODBUS- RTUgiao thức.Điều hòa không khí giao tiếp với bộ giám sát phía trên thông qua giao diện truyền thông RS485hoặc người dùng có thể kiểm tra trạng thái hoạt động của điều hòa không khí bằng cách xem trực tiếp màn hình hiển thị vàthay đổi các thông số hoạt động của nó.



4.4. Việc điều khiển quạt bên ngoài (Tùy chọn)



Theo yêu cầu tùy chọn, quạt bên ngoài (Xả hydro / quạt khẩn cấp)19 tự động thực hiện chức năng xả hydro và thông gió khẩn cấp theo chu kỳ.

Chức năng xả hydro (Tùy chọn):Khi chu kỳ xả hydro đến, điều hòa không khí khởi độngquạt xả hydro, công tắc điều khiển đóng lại.



Thông số	Giá trị mặc định	Phạm vi cài đặt	Đơn vị
Chu kỳ	24	[0~72]	h
Thời gian xả	5	[0~10]	Phút







Thông số	Giá trị mặc định	Phạm vi cài đặt	Đơn vị
Nhiệt độ khởi động	45	[28~50]	°C
Nhiệt độ dừng	42	[25~50]	°C







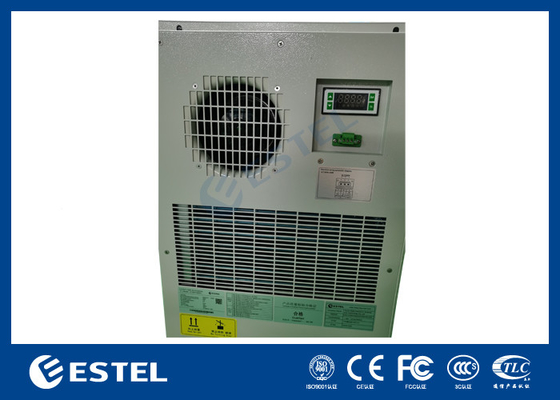

5. Màn hình hiển thị



5.1. Giao diện hiển thị



KHÔNG.	Biểu tượng	Chức năng	Giải thích chức năng
1	❄️	Đang chạy làm lạnh	Cho biết việc làm lạnh có chạy hay không
