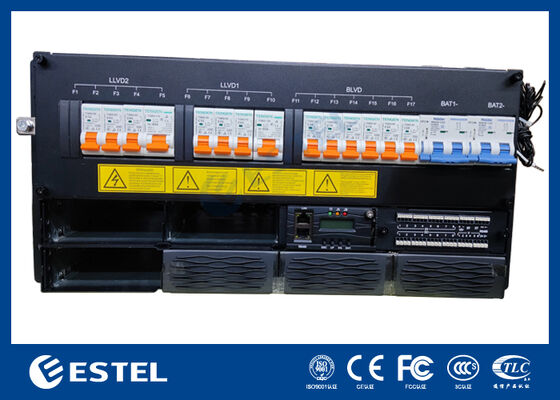

Hệ Thống Nguồn DC Viễn Thông Gắn Rack 18kW, Hệ Thống Chỉnh Lưu Module cho Viễn Thông, Hiệu Suất Cao >96%

Tổng quan sản phẩm

Hệ thống nguồn DC gắn rack 18kW là một giải pháp công suất cao được thiết kế cho các mạng viễn thông, trung tâm dữ liệu và các cơ sở công nghiệp yêu cầu nguồn DC đáng tin cậy. Nó hỗ trợ đầu vào ba pha 380VAC, cung cấp đầu ra –43 đến –58VDC ổn định với giá trị định mức là –53.5VDC. Với công suất tối đa 18kW, hệ thống này đảm bảo đủ nguồn cho các ứng dụng quy mô lớn trong khi vẫn duy trì hiệu suất trên 96%.

Hệ thống tích hợp tối đa 6 mô-đun chỉnh lưu (dự phòng N+1), mỗi mô-đun có công suất 3000W và nặng ≤2kg. Các mô-đun này có tính năng làm mát cưỡng bức, hệ số công suất cao ≥0.99 và THD ≤5%, đảm bảo chuyển đổi nguồn DC sạch và ổn định. Với bảo trì phía trước, đi cáp từ trên xuống và bảo vệ IP20, thiết kế ưu tiên an toàn, khả năng bảo trì và dễ dàng tích hợp vào các rack 19 inch.

Phân phối DC bao gồm 2*80A/2P cầu dao pin và 2*LLVD & 1*BLVD, cung cấp khả năng quản lý tải linh hoạt và an toàn. Bộ điều khiển thông minh hỗ trợ 2 đầu vào tương tự, 8 đầu vào kỹ thuật số, 8 cảnh báo tiếp điểm khô và giao tiếp từ xa qua RS232/485 và SNMP. Giám sát cục bộ được kích hoạt thông qua màn hình LCD.

Được chế tạo cho các môi trường khắc nghiệt, thiết bị hoạt động từ –40℃ đến +65℃, chịu được độ ẩm không ngưng tụ 5–95% và duy trì hoạt động ổn định ở độ cao lên đến 3000m. Với kiến trúc mô-đun và hiệu suất mạnh mẽ, hệ thống nguồn DC 18kW 5U là một lựa chọn lý tưởng cho cơ sở hạ tầng quan trọng yêu cầu các giải pháp năng lượng có thể mở rộng và đáng tin cậy.

Hệ thống

• Kích thước: 482.0(W) × 350.0(D) × 5U(H)

• Trọng lượng: ≤30kg (không có bộ chỉnh lưu)

• Chế độ làm mát: Làm mát tự nhiên

• Chế độ lắp đặt: Lắp đặt trên rack 19 inch hoặc bên trong tủ

• Chế độ đi cáp: Đầu vào trên và đầu ra trên

• Chế độ bảo trì: Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun

• Cấp độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào:Ba pha 380VAC

• Tần số đầu vào: 45–66Hz, giá trị định mức: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: –43 ~ –58VDC, giá trị định mức: –53.5VDC

• Công suất tối đa: 18kW(6*3kw, dự phòng N+1)

• Cầu dao pin: 2*80A/2P

• Cầu dao tải:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P;

• BLVD:4*10A/1P+2*20A/1P

• DC SPD: 10kA, 8/20μs

Bộ chỉnh lưu

• Điện áp đầu vào:Ba pha 380VAC

• Hiệu suất: >96%

• Công suất định mức: 3000W (176–300VAC)

• Nhiệt độ làm việc: –40℃ ~ +75℃ (công suất đầy đủ dưới 50℃)

• Kích thước: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: Làm mát cưỡng bức

• Hệ số công suất: ≥0.99

• THD: ≤5%

• Đầu ra DC: –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A

Bộ điều khiển

• Đầu vào tín hiệu: 2 AI (1 nhiệt độ pin, 1 nhiệt độ môi trường), 8 DI

• Đầu ra báo động: 8 tiếp điểm khô

• Cổng giao tiếp: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: –40℃ ~ +65℃ (công suất đầy đủ dưới 50℃)

• Nhiệt độ bảo quản: –40℃ ~ +70℃

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.)
