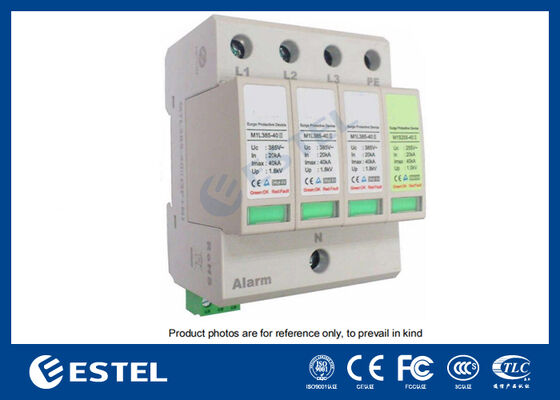

M1L385-40 II Thiết bị bảo vệ tăng áp (SPD) cho phân phối điện - 40kA hiện tại tăng áp, 230V / 400VAC, cổng báo động từ xa, cài đặt đường sắt DIN, IP20, bảo vệ lớp C

Mô tả sản phẩm

CácM1L385-40 II Thiết bị bảo vệ chống thổi phồng (SPD)là một hệ thống bảo vệ điện rất đáng tin cậy được thiết kế để bảo vệ thiết bị khỏi các điều kiện quá điện áp và sóng điện trong các hệ thống phân phối điện áp thấp.Thiết bị này được thiết kế đặc biệt cho các ứng dụng mà cả hai bảo vệ quá hiện tại và quá nóng là cần thiết, cung cấp bảo vệ mạnh mẽ cho các hệ thống điện nhạy cảm và thiết bị điện tử.

Mô hình M1L385-40 II phù hợp vớiTiêu chuẩn bảo vệ lớp Cvà có khả năng chịu được dòng điện giật lên đến40kA(thử nghiệm 8 / 20μs), làm cho nó phù hợp để sử dụng trong hệ thống phân phối điện và thiết bị dễ bị tổn thương bởi các đợt chuyển tiếp.cổng báo động từ xa(không có liên lạc hoạt động), cung cấp cho người dùng khả năng giám sát thời gian thực và cảnh báo về các lỗi hoặc trục trặc tiềm năng, do đó đảm bảo tính toàn vẹn của hệ thống và giảm thời gian ngừng hoạt động.

Thiết bị được thiết kế với một cơ sở tích hợp để dễ dàng lắp đặt và bảo trì, thường được gắn trên mộtĐường sắt DIN 35mm, đó là một thực tiễn phổ biến đối với các bảng điều khiển thiết bị.Phương pháp lắp đặt này đảm bảo rằng SPD có thể được cố định an toàn trong hệ thống mà không ảnh hưởng đến hiệu quả tổng thể của thiết lập điệnThiết bị cũng hỗ trợdây chuyền linh hoạtkích thước từ1.5 mm2 đến 25 mm2cho các kết nối linh hoạt, và lên đến35 mm2cho các kết nối cứng, phù hợp với các yêu cầu cài đặt khác nhau.

Các thông số kỹ thuật chính

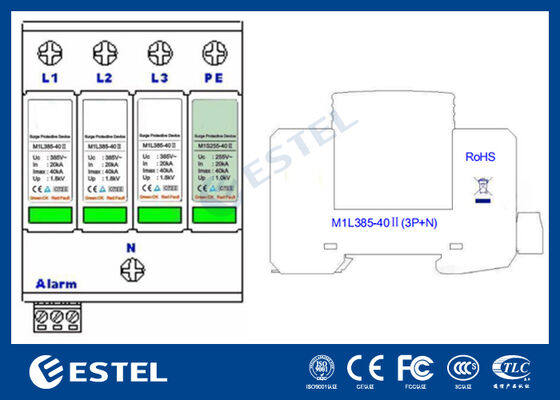

Mô hình: M1L385-40 II (3P+N)

Điện áp hoạt động định số:

230V/400VAC (L-N / N-PE)

Tần số định số: 48Hz đến 62Hz

Điện áp hoạt động tối đa:

385V (L-N) / 255V (N-PE)

Dòng điện xả danh nghĩa (In):

20kA (L-N; N-PE)

Dòng điện xả tối đa (Imax):

40kA (L-N; N-PE)

Mức độ bảo vệ điện áp (tăng):

1.8kV (L-N) / 1.0kV (N-PE)

Tính năng quá điện áp tạm thời (TOV):

5s ở 385V (L-N) / 400V trong 5 giây

1200V (L-PE) / 200ms cho các đặc điểm thất bại

Điện mạch ngắn:

25kArms

Kích thước cho kết nối đầu cuối:

1.5mm2 đến 25mm2 (dẻo) / 35mm2 (khẳng)

Điện lượng tối đa cho cổng báo động:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

Thể loại chống cháy của vỏ:

UL94 V-0

IP:

IP20

Hệ thống giám sát báo động

CácM1L385-40 IISPD có tính năngcổng báo động từ xaHệ thống báo động được kích hoạt thông quakhông tiếp xúc hoạt độngvà giúp duy trì hiệu quả hoạt động bằng cách cảnh báo người dùng khi cần bảo trì hoặc thay thế, đảm bảo thời gian ngừng hoạt động của thiết bị được giảm thiểu.Chức năng báo động từ xa cũng giúp dễ dàng tích hợp vào các hệ thống giám sát lớn hơn, cải thiện giám sát cơ sở hạ tầng quan trọng.

Hướng dẫn cài đặt

Thiết bị được thiết kế để lắp đặt bởi:các chuyên gia được ủy quyềnNó thường được gắn trên mộtĐường sắt DIN 35mmbên trong một bảng điều khiển thiết bị. SPD phải được dây theo hướng dẫn sau:

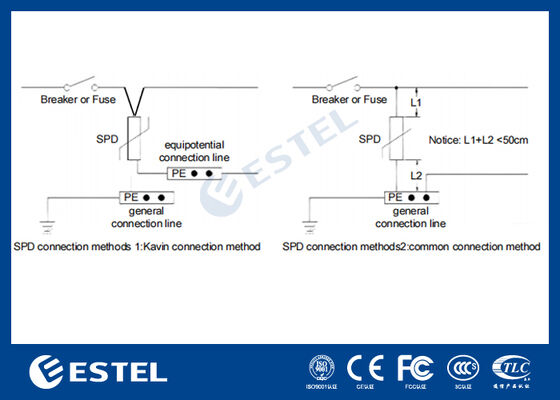

Phương pháp kết nối: Một kết nối song song chung có thể được sử dụng cho dây dẫn, với tối đa16mm2dây đồng nhiều sợi. tổng chiều dài của dây kết nối không nên vượt quá0.5 mét.

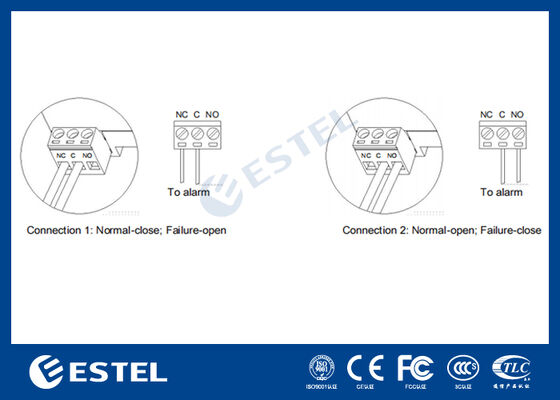

Cácđầu cuối kết nối báo độngđược đặt ở dưới cùng của thiết bị chặn. Để giám sát từ xa, người dùng nên kéo các phích cắm dây và chèn dây báo động vào các lỗ thích hợp trong các phích cắm dây,sau đó chèn các phích vào vị trí ban đầu của họ và thắt vít.

Bằng cách làm theo các hướng dẫn được cung cấp, thiết bị có thể được tích hợp vào hệ thống điện, cung cấp bảo vệ mạnh mẽ chống lại sự gia tăng điện và đảm bảo hoạt động liên tục và đáng tin cậy.

Lợi ích của M1L385-40 II Thiết bị bảo vệ tăng áp:

Năng lượng dòng điện cao: Với dòng điện xả tối đa là40kA, thiết bị SPD này có thể xử lý các dòng điện lớn và điện áp chuyển tiếp, cung cấp bảo vệ tuyệt vời cho thiết bị nhạy cảm.

Khả năng giám sát từ xa: Các thiết kế sẵncổng báo động từ xacho phép giám sát và bảo trì dễ dàng, đảm bảo mọi vấn đề có thể được giải quyết nhanh chóng.

Thiết lập thân thiện với người dùng: CácĐặt đường ray DINhệ thống đơn giản hóa việc lắp đặt và làm cho nó dễ dàng tích hợp vào cơ sở hạ tầng điện hiện có.

Phạm vi bảo vệ điện áp rộng: Có khả năng chịu áp suất lên đến385V(L-N) và255V(N-PE), làm cho nó phù hợp với một loạt các ứng dụng trong hệ thống phân phối điện.

Sức bền và an toàn: Cácvỏ chống cháy (UL94 V-0)vàBảo vệ IP20đảm bảo rằng thiết bị vẫn an toàn và bền trong các môi trường hoạt động khác nhau.

Các lĩnh vực ứng dụng:

Hệ thống phân phối điện: Bảo vệ hệ thống điện từ các điều kiện quá điện áp tạm thời có thể làm hỏng các thành phần nhạy cảm.

Thiết bị viễn thôngĐảm bảo an toàn của thiết bị viễn thông bằng cách ngăn chặn sự gia tăng tác động đến hiệu suất.

Hệ thống điện công nghiệp: Bảo vệ máy móc và thiết bị công nghiệp khỏi lỗi điện có thể gây ra thời gian ngừng hoạt động hoặc hư hại.

Hệ thống năng lượng tái tạo: Bảo vệ hệ thống năng lượng mặt trời, gió và các nguồn năng lượng tái tạo khác khỏi các cơn điện do các yếu tố bên ngoài gây ra.

Tóm lại

CácM1L385-40 II Thiết bị bảo vệ vượt sức mạnhcung cấp bảo vệ hiệu quả cao cho các hệ thống điện và thiết bị nhạy cảm chống lại điện áp quá cao, điện giật và lỗi điện.tính năng giám sát từ xa, và dễ cài đặt thông quaĐặt đường ray DIN, nó là một sự lựa chọn đáng tin cậy cho các ứng dụng công nghiệp, viễn thông và phân phối điện.
