| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Làm nổi bật: | Hệ thống điện cho Cabinet Telecom ngoài trời,Máy chỉnh sửa cho viễn thông,Hệ thống điều chỉnh cho viễn thông |
||

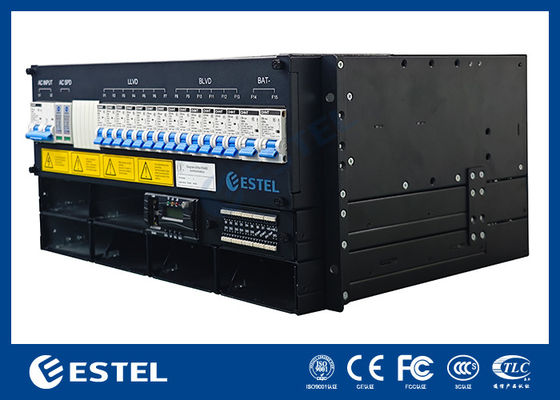

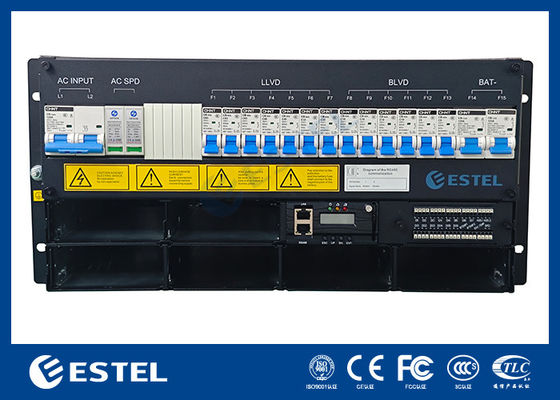

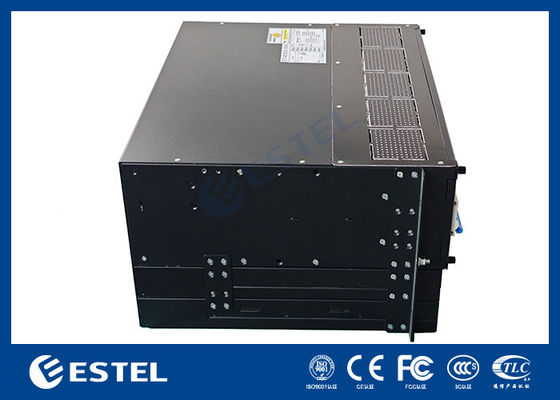

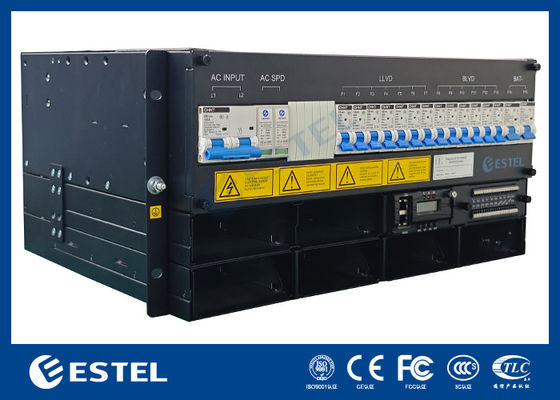

Hệ Thống Nguồn Nhúng 5U
Giới thiệu
ESTEL ET48300 M5E65A là một bộ nguồn nhúng nhỏ gọn mới, có thiết kế kiến trúc mới mang lại kích thước nhỏ và mật độ công suất cao (lên đến 24KW trong 5U). Hệ thống này ưu tiên tính linh hoạt cho khách hàng.
Thiết kế nhỏ gọn chiều cao 5U để đáp ứng các nhu cầu ứng dụng quan trọng của truyền dẫn cáp quang và vi ba, thiết bị truy cập, bộ chuyển mạch. Công suất tối đa của hệ thống là 300A, với MCB AC/pin/tải. Cáp được truy cập phía trước với MCB và thanh cái. Bộ chỉnh lưu dòng MR48 kết hợp với bộ điều khiển MC2600 đảm bảo hoạt động an toàn, đáng tin cậy và linh hoạt. Đủ nhỏ gọn cho hầu hết các tủ, nó là một thiết bị thay thế lý tưởng. Được xây dựng dựa trên công nghệ đã được chứng minh của ESTEL, dòng MR48 được thiết lập để đáp ứng nhu cầu trong tương lai.
Các tính năng chính
Kịch bản ứng dụng
Thông số kỹ thuật
| Mẫu sản phẩm | ET48300 M5E65A | ||
| Hệ thống | Kích thước (mm) | 482.0(W)*350(D)*5U(H) | |
| Trọng lượng | ≤20kg (không có bộ chỉnh lưu) | ||
| Chế độ làm mát | Làm mát tự nhiên | ||
| Chế độ cài đặt | Được cài đặt trên giá đỡ 19 inch hoặc bên trong tủ | ||
| Chế độ đi dây | Đầu vào trên và đầu ra trên | ||
| Chế độ bảo trì | Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun | ||
| Mức độ bảo vệ | IP20 | ||
| Phân phối AC | Chế độ đầu vào | 220Vac(L-L) | |
| Dung lượng đầu vào | 1×125A/2P | ||
| Dải điện áp đầu vào | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| Phân phối DC | Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53.5VDC | |
| Dung lượng tối đa | 18kW(6×3KW) | 24kW(6×4KW) | |
| Cầu dao pin | 2×125A/1P | ||
| Cầu dao tải |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| Mô-đun chỉnh lưu | Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC | |
| Hiệu suất | ≥96%@giá trị đỉnh | ||
| Công suất định mức | 3000W(176~300VAC) | ||
| Nhiệt độ làm việc | -40℃~+75℃(đầu ra đầy đủ dưới 50℃) | ||
| Kích thước | 106.5mm(W)×286mm(D)×41.5mm(1U/H) | ||
| Trọng lượng | ≤2kg | ||
| Chế độ làm mát | Làm mát cưỡng bức bằng quạt | ||
|
Bộ điều khiển
|
Đầu vào tín hiệu | 4 AI (3 nhiệt độ pin, 1 nhiệt độ môi trường), 6 DI (SPD, 6 DI chung) | |
| Đầu ra báo động | 6 tiếp điểm khô | ||
| Cổng giao tiếp | Giao diện LAN/RS232/RS485, LAN-SNMP, TCP/IP | ||
| Chế độ hiển thị | LCD | ||
| Môi trường | Nhiệt độ hoạt động | -40℃~+75℃ (Khi hoạt động ở tải đầy đủ, nhiệt độ không cao hơn 50℃) | |
| Nhiệt độ bảo quản | -40℃~+75℃ | ||
| Độ ẩm hoạt động | 0%~95%(không ngưng tụ) | ||
| Độ cao | 0~3000m(Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.) | ||
Sơ đồ
MR483000HG2B-CS
| Đầu vào AC | Đầu ra DC | ||
| Điện áp đầu vào (Danh định) | 110VAC/220VAC | Điện áp đầu ra | -42 đến -58VDC, định mức: -53.5VDC |
| Dải điện áp đầu vào | 85 đến 290VAC | Hiệu suất đỉnh | >96% |
| Dòng điện đầu vào tối đa | 18A | Dung lượng tối đa | 3000W |
| Tần số đầu vào | 45 đến 65Hz | Dòng điện đầu ra tối đa | 56.1A |
| Hệ số công suất | ≥0.99 (220VAC @ 20% đến 100% tải) | THD | ≤5% @ 50% đến 100% tải |
| Kiểm soát và Giám sát | Môi trường | ||
| Giao thức giao tiếp | CAN | EMC | EN55032 loại B；EN55035;IEC61000-3-2；IEC61000-3-3 |
| LED | Xanh lục-bình thường; vàng-báo động; đỏ-lỗi | An toàn | UL62368-1;EN62368-1；IEC62368-1 |
MR484000SG1-GS
l Hiệu suất tối đa >96.5%
l Giảm công suất từ 45℃ đến 75℃
l Giảm công suất đầu ra tại<176VAC
l Mật độ công suất cao
| Đầu vào AC | Đầu ra DC | ||
| Điện áp đầu vào (Danh định) | 110VAC/220VAC | Điện áp đầu ra | -42 đến -58VDC, định mức: -53.5VDC |
| Dải điện áp đầu vào | 85 đến 290VAC | Hiệu suất đỉnh | >96.5% |
| Dòng điện đầu vào tối đa | 26A | Dung lượng tối đa | 4350W |
| Tần số đầu vào | 45 đến 65Hz | Dòng điện đầu ra tối đa | 81.3A |
| Hệ số công suất | ≥0.99 (220VAC @ 20% đến 100% tải) | THD | <3% @ ≥50% tải |
| Kiểm soát và Giám sát | Môi trường | ||
| Giao thức giao tiếp | CAN | EMC | EN55032 loại B；EN55035;IEC61000-3-11；IEC61000-3-12 |
| LED | Xanh lục-bình thường; vàng-báo động; đỏ-lỗi | An toàn | UL62368-1;EN62368-1；IEC62368-1 |
Bộ điều khiển MC2600
Giới thiệu
MC2600 là bộ điều khiển nguồn DC thế hệ mới do Megmeet phát triển. Bộ điều khiển sử dụng CPU AR 32-bit cortex-M4 làm bộ xử lý chính. Mc2600 cung cấp nhiều tính năng và chức năng, đồng thời giao diện thân thiện với người dùng, dễ sử dụng và mạnh mẽ hơn, bao gồm chức năng quản lý năng lượng hvbrid bao gồm quản lý diesel, pin VRLA và pin lithium-ion và mô-đun năng lượng mặt trời.
Các tính năng chính
Đo lường
24 x Đầu vào tương tự & 9 x đầu vào kỹ thuật số bao gồm: điện áp hệ thống, dòng điện tải, dòng điện pin, nhiệt độ pin, 8*Dl, 8*D0, v.v.
Giao tiếp
Bộ điều khiển giao tiếp với máy tính chủ theo 2 chế độ: Rs485 và ethernet (WEB hoặc SNMP). Cài đặt và chỉnh sửa các thông số hoạt động, tải xuống nhật ký dữ liệu và báo động lịch sử có sẵn thông qua trình duyệt WEB. Giao tiếp giữa bộ điều khiển và bộ chỉnh lưu và các mô-đun năng lượng mặt trời sử dụng giao tiếp CAN.
Giao thức SNMP hỗ trợ GET, SET và TRAP 4 cổng Rs485 cho BMS pin, DG hoặc thiết bị chức năng mở rộng
Nhật ký lịch sử báo động
Nhật ký lịch sử báo động 1000 sự kiện, FlFO để phân tích hệ thống
Nhật ký trạng thái hệ thống
1000 bản ghi điện áp đầu ra và số đọc dòng điện tải và 50 bản ghi số đọc kiểm tra pin lịch sử
LCD&LED
Màn hình LCD 128 x 32 để truy cập trạng thái, báo động, cài đặt người dùng; đèn LED xanh lục/vàng/đỏ cho biết trạng thái hoạt động và báo động
Quản lý pin
Quản lý pin
Báo động/Sự kiện
Bộ điều khiển MC2900
Giới thiệu
Mc2900 là bộ điều khiển nguồn DC thế hệ mới nhất do Megmeet phát triển. nó dựa trên CPU ARM Cortex-A8, 256Nflash, 512M SRAM và hệ điều hành linux. Mc2900 cung cấp giao diện thân thiện với người dùng, dễ sử dụng và mạnh mẽ hơn. Bộ điều khiển cung cấp chức năng quản lý bộ chỉnh lưu, mô-đun năng lượng mặt trời, mô-đun gió, mô-đun Dc/Dc, mô-đun HVDC, diesel, pin VRLA và pin lithium-ion.
Các tính năng chính
Đo lường
22 x Đầu vào tương tự & 12 x đầu vào kỹ thuật số bao gồm: điện áp hệ thống, dòng điện tải, dòng điện pin, nhiệt độ pin, nhiệt độ môi trường, độ ẩm môi trường, 12*Dl. 8*DO.etc.
Giao tiếp
Bộ điều khiển giao tiếp với máy tính chủ theo 2 chế độ: Rs485 và ethernet (TcP/p, UDp, https và SNMp). Cài đặt và chỉnh sửa các thông số hoạt động, tải xuống lịch sử hoạt động và lịch sử báo động có sẵn thông qua trình duyệt WEB. Giao tiếp giữa bộ điều khiển và bộ chỉnh lưu và các mô-đun năng lượng mặt trời sử dụng giao tiếp CAN.
Giao thức SNMP hỗ trợ GET, SET và TRAP 4 cổng RS485 cho BMS pin, DG hoặc bảng chức năng mở rộng
Nhật ký lịch sử báo động
200000 báo động lịch sử và 100000 sự kiện lịch sử
Nhật ký trạng thái hệ thống
5000 nhật ký kiểm tra pin, 5000 nhật ký sạc pin, 5000 nhật ký xả pin, 5000 nhật ký chạy DG
LCD&LED
Màn hình LCD 128 x 160 để truy cập các điều kiện hoạt động hiện tại, báo động, cài đặt người dùng; đèn LED xanh lục/vàng/đỏ cho biết trạng thái hoạt động và báo động
Thu thập và Quản lý
Quản lý pin
l Quản lý khởi động và nổi
l Quản lý giới hạn dòng điện sạc
l Bù nhiệt độ
l LVD
l Kiểm tra pin
l Điện áp điểm giữa Tính toán dung lượng
l Cắt đỉnh
l Quản lý pin lithium
l Chuyển đổi theo dung lượng pin
l Chuyển đổi theo điện áp pin
l Kiểm tra DG
l Tính toán nhiên liệu còn lại
l Quản lý ưu tiên đầu vào năng lượng
l Quản lý tiết kiệm năng lượng của bộ chỉnh lưu
l Xoay bộ chỉnh lưu
Báo động/Sự kiện
