Hệ thống điều chỉnh viễn thông có thể cắm nóng 8U cho tủ nội thất với phạm vi điện áp đầu vào rộng 85-300Vac
Thông tin chi tiết sản phẩm
Đơn vị hệ thống cung cấp điện
,Hệ thống điều chỉnh cho viễn thông
,Hệ thống điều chỉnh độ cao 6U
Hệ thống điều chỉnh viễn thông có thể cắm nóng 8U cho tủ nội thất với phạm vi điện áp đầu vào rộng 85-300Vac
1. Tổng quan
ET48300-001 nguồn cung cấp điện hạ giá với thiết kế chiều cao 8U có thể đáp ứng nhu cầu ứng dụng quan trọng của truyền quang và vi sóng, thiết bị truy cập và công tắc.với AC/battery/load MCB.
2Các đặc điểm chính
2.1 Độ rộng chuẩn 19 inch, có lợi thế sử dụng rộng rãi;
2.2 Quản lý pin hoàn hảo, kéo dài tuổi thọ của pin cũng cung cấp các cổng liên lạc khác nhau, cổng internet RS485, liên lạc khô, vvcho phép kết nối mạng linh hoạt và giám sát từ xa;
2.3 Máy chỉnh và bộ điều khiển có thể cắm nóng, bảo trì trực tuyến dễ dàng và nhanh chóng;
2.4 Phạm vi điện áp đầu vào rộng ((85-300Vac) mạng lưới điện có thể thích nghi.
3. Danh sách cấu hình của Telecom Rectifier Cabinet
| Không | Mô tả | Các đặc điểm đặc biệt | Số lượng |
| 1 | Tủ nội thất | (1) Kích thước bên ngoài: W×D×H 600×600×2000mm (2) Một khoang: bao gồm 42U 19 "các giá đỡ (3) Với một cửa trước ((Acrylic tấm) và khóa tủ (4) Vật liệu: thép cán lạnh,một bức tường (5) Bao gồm hai quạt 48VDC (6) Bao gồm hai khay |
1 |
| 2 | Hệ thống điều chỉnh |
Hệ thống: ET48300-001 ((19" 8U chiều cao)) |
1 |
| 3 | Cảm biến khói | Kết nối với mô-đun giám sát của hệ thống chỉnh | 1 |
| 4 | Cảm biến nước | Kết nối với mô-đun giám sát của hệ thống chỉnh | 1 |
| 5 | Cảm biến nhiệt độ | Kết nối với mô-đun giám sát của hệ thống chỉnh | 1 |
| 6 | Bộ cảm biến cửa | Kết nối với mô-đun giám sát của hệ thống chỉnh | 1 |
| 7 | Gói | Vỏ gỗ | 1 |
4. Thông số kỹ thuật của máy chỉnh
| Nhóm | ET48300-001 | |
| Hệ thống | Kích thước ((mm) | 482.0(W) *350.0(D) *8U(H) |
| Trọng lượng | ≤ 40kg ((không có mô-đun chỉnh) | |
| Chế độ làm mát | Làm mát tự nhiên | |
| Chế độ cáp | Cổng đầu vào và cổng đầu ra | |
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ | |
| Chế độ cài đặt | Lắp đặt trên kệ 19 inch hoặc bên trong tủ | |
| IP | IP20 | |
| Phân phối AC | Chế độ đầu vào | 220VAC ((L1-L2-L3 song song kết nối) |
| Khả năng đầu vào | 63A/4P × 1 | |
| Tần số đầu vào | 45~65Hz, giá trị định số: 50Hz/60Hz | |
| Khả năng sản xuất | 32A / 1P × 6 (đặc biệt cho mỗi mô-đun máy thẳng) | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC Phân phối
|
Điện áp đầu ra | -43~-58VDC, giá trị định danh: -53.5VDC |
| Công suất tối đa | 18kW (module điều chỉnh MR483000HG2B-GS 3KW × 6) | |
| Bộ ngắt pin | 125A / 1P × 2 | |
| Chuyển mạch bỏ qua | 125A/4P × 1 | |
| Máy ngắt tải |
LLVD: 63A / 1P × 2, 125A / 1P × 2 |
|
| DC SPD | 40kA, 8/20μs | |
| Máy chỉnh sửa | Điện áp đầu vào | 85VAC~300VAC, định lượng 220VAC |
| Hiệu quả | ≥96% | |
| Sức mạnh định số | 3000W ((176~300VAC) | |
| Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới 50°C) | |
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Trọng lượng | ≤2kg | |
| Chế độ làm mát | Làm mát cưỡng bức bằng quạt | |
| Nhân tố công suất | ≥ 0.99 | |
| THD | ≤ 5% | |
| Máy điều khiển | Nhập tín hiệu | 4 AI ((3 nhiệt độ pin, 1 nhiệt độ môi trường xung quanh), 7 DI ((SPD, 6 DI thông thường) |
| Khả năng báo động | 4 tiếp xúc khô | |
| Cổng liên lạc | RS485, SNMP | |
| Chế độ hiển thị | LCD | |
|
Môi trường
|
Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới 50°C) |
| Nhiệt độ lưu trữ | -40°C~+70°C | |
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) | |
| Độ cao | 0 ~ 3000m ((Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.) | |

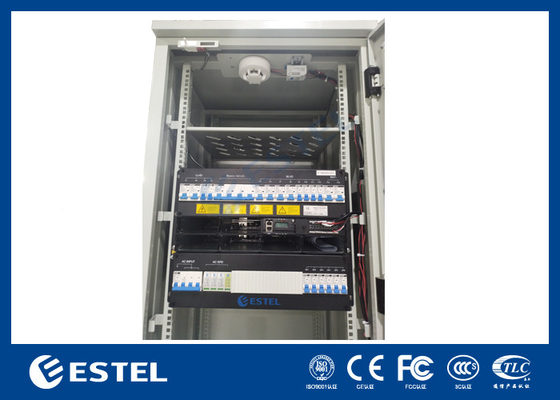

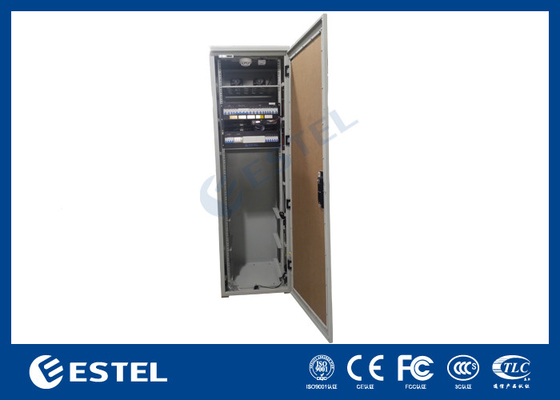

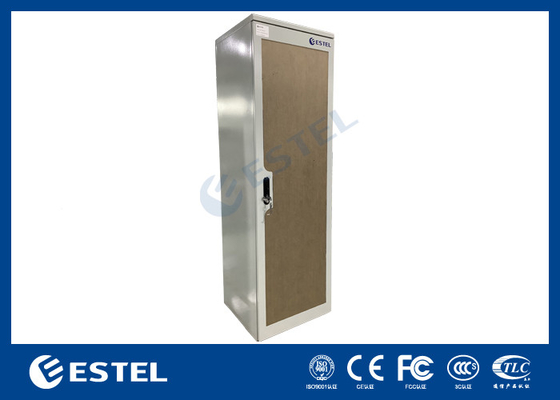

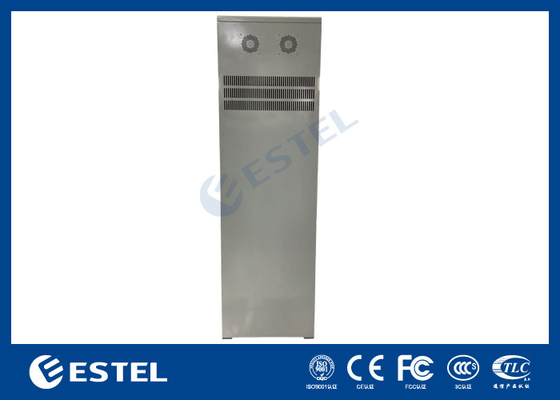

5. Hình ảnh sửa chữa
