Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại đầu ra: | ba pha | Điện áp đầu vào: | 200-250V |
|---|---|---|---|
| Công suất đầu ra: | 401 - 500W | Tần số đầu ra: | Hệ thống mô -đun bộ chỉnh lưu 50/60Hz Telecom 48V 30A |
| Ứng dụng: | viễn thông, Tự động hóa công nghiệp, BTS | Kiểu: | Bộ chỉnh lưu viễn thông, hệ thống chỉnh lưu, bộ chỉnh lưu viễn thông để chuyển đổi nguồn điện |
| Hiệu quả: | 96% | Bảo hành: | Trong vòng một năm |
| Kích cỡ: | 560*460*520mm | Tên sản phẩm: | Hệ thống chỉnh lưu, cung cấp năng lượng viễn thông, hệ thống điện viễn thông |
| cân nặng: | 36kg | Màu sắc: | Đen |
| Nhiệt độ làm việc: | -40℃~+75℃ | Vật liệu: | vỏ kim loại |
| Gắn kết: | 19 inch 2U Giá lắp | Mô-đun chỉnh lưu: | 48VDC/50a*4pcs |
| đầu ra: | 24VDC hoặc 48VDC | Nhiệt độ bảo quản: | -40°C đến +85°C |
| Hệ số công suất: | 0,98 | Cổng giao tiếp: | RS485, SNMP |
| Công suất đầy đủ: | 23.2kw | Trưng bày: | Với màn hình LCD |
| Làm nổi bật: | Hệ thống điều chỉnh điện thoại 48V,Bộ chuyển đổi năng lượng DC 50A,Máy điều chỉnh cơ sở hạ tầng viễn thông quan trọng |
||

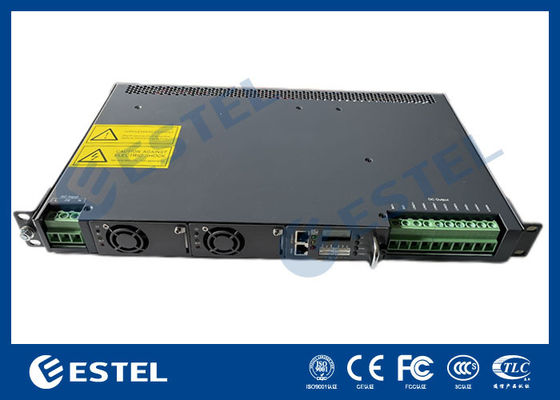

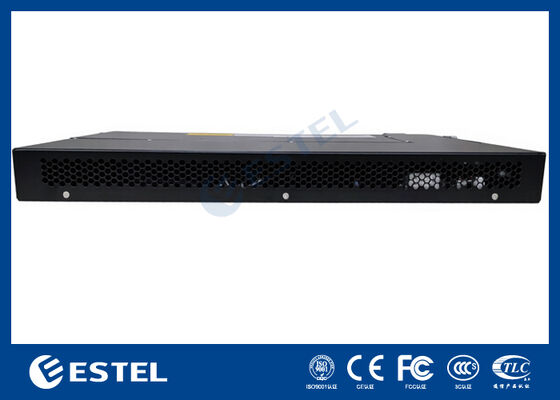

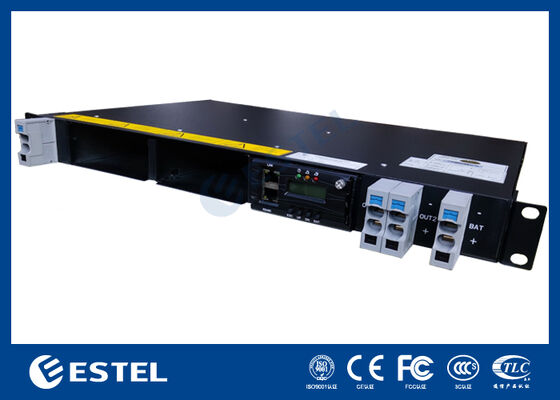

Hệ thống điện DC 1U Rack-Mount Telecom được thiết kế cho các trang web viễn thông, phòng mạng, cơ sở cạnh và cài đặt tủ nhỏ gọn, nơi hiệu quả không gian, đầu ra DC đáng tin cậy,và phân phối điện tích hợp là cần thiếtKhông giống như một nguồn cung cấp điện rectifier tiêu chuẩn, hệ thống này kết hợp đầu vào AC, phân phối DC, các mô-đun rectifier, bộ ngắt pin, bộ ngắt tải, bảo vệ giật,và giám sát thông minh trong một cấu trúc gắn rack nhỏ gọn.
Hệ thống phù hợp với cài đặt giá đỡ 19 inch tiêu chuẩn hoặc tích hợp tủ. Với thiết kế 1U mỏng, cáp đầu vào và ra ngoài, và bảo trì truy cập phía trước,nó đặc biệt phù hợp với tủ viễn thông, nơi trú ẩn truyền thông từ xa, trạm cơ sở nhỏ và phòng thiết bị với không gian lắp đặt hạn chế.
Hệ thống hỗ trợ cấu hình điều chỉnh mô-đun và có thể được mở rộng theo yêu cầu tải dự án. Nó cung cấp đầu ra DC ổn định cho thiết bị viễn thông, thiết bị truyền, bộ định tuyến,chuyển đổiBộ điều khiển của nó hỗ trợ màn hình LCD địa phương, đầu ra báo động, tín hiệu liên lạc khô và nhiều cổng truyền thông,giúp người dùng theo dõi hoạt động của hệ thống và phản ứng nhanh chóng với lỗi.
Cấu trúc gắn rack 1U nhỏ gọn để lắp đặt tủ viễn thông tiết kiệm không gian
Đầu vào AC tích hợp, phân phối DC, bộ ngắt pin, bộ ngắt tải và bảo vệ vượt sức mạnh
Thiết kế máy chỉnh hình mô-đun với dung lượng hệ thống có thể mở rộng
Bảo trì truy cập phía trước để kiểm tra thuận tiện và thay thế mô-đun
Cáp đầu vào và đầu ra trên để dây điện tủ sạch hơn
Chức năng ngắt tải BLVD tích hợp để bảo vệ pin
Bảo vệ SPD DC đối với nhiễu điện liên quan đến điện giật và sét

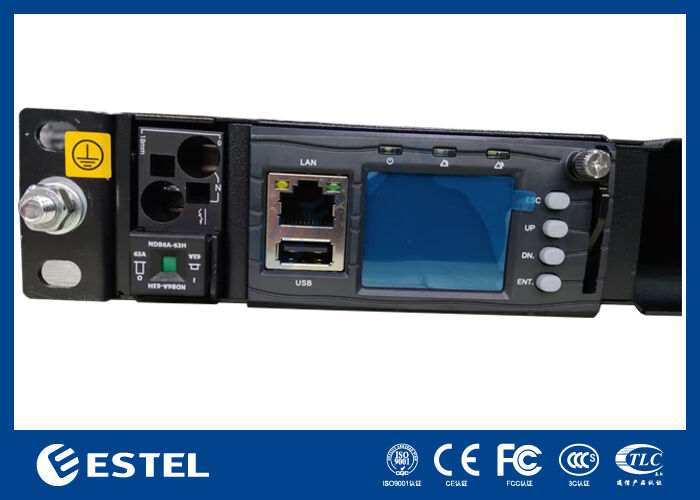

Bộ điều khiển thông minh với màn hình LCD và giám sát hệ thống thời gian thực
Nhiều tùy chọn liên lạc bao gồm LAN, USB, RS485 và SNMP
Khả năng phát ra báo động tiếp xúc khô để tích hợp báo động tại địa điểm
Phạm vi nhiệt độ hoạt động rộng cho môi trường viễn thông khắc nghiệt
Thích hợp cho tủ viễn thông, phòng mạng, các trang web từ xa và cơ sở hạ tầng cạnh
|
Điểm |
Mô tả |
|
Loại sản phẩm |
1U Hệ thống điện điện DC Telecom rack-mount |
|
Cấu trúc hệ thống |
Máy điều chỉnh tích hợp, phân phối AC, phân phối DC, bộ điều khiển, pin và bảo vệ tải |
|
Phương pháp lắp đặt |
Thiết lập giá đỡ 19 inch hoặc cài đặt tủ |
|
Kích thước hệ thống |
482.6mm W × 350mm D × 44mm H |
|
Trọng lượng hệ thống |
≤7kg không có mô-đun chỉnh |
|
Phương pháp dây cáp |
Cổng đầu vào và cổng đầu ra |
|
Phương pháp bảo trì |
Bảo trì phía trước với hỗ trợ thay thế ở cấp mô-đun |
|
Mức độ bảo vệ |
IP20 |
|
Chế độ đầu vào |
Nhập AC đơn pha |
|
Tần số đầu vào |
4566Hz, định mức 50Hz / 60Hz |
|
Khả năng đầu vào AC |
1 × 63A / 1P |
|
Phạm vi điện áp đầu vào |
85VAC~300VAC, định lượng 220VAC |
|
Phạm vi đầu ra DC |
-43VDC đến -58VDC, chỉ số -53.5VDC |
|
Công suất hệ thống tối đa |
8kW, dựa trên cấu hình 4kW × 2 |
|
Năng lượng của mô-đun điều chỉnh |
Mô-đun điều chỉnh 3kW |
|
Hiệu quả của bộ chỉnh sửa |
>96% |
|
Nhân tố năng lượng |
≥ 0,99 ở 220VAC, tải 20%~100% |
|

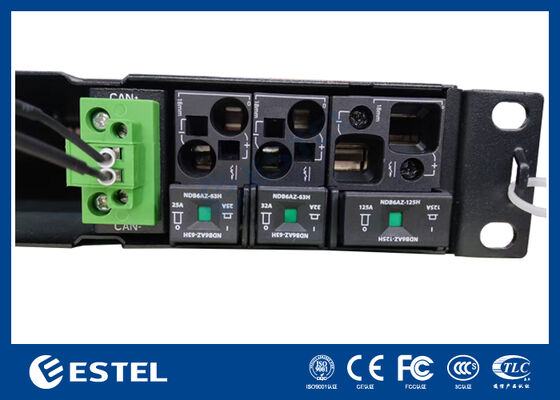

Bộ ngắt pin |
1 × 125A |
|
Các bộ ngắt tải |
BLVD: 1 × 25A + 1 × 32A |
|
Bảo vệ DC Surge |
10kA / 20kA, 8/20μs |
|
Hệ thống làm mát |
Làm mát tự nhiên cho khung hệ thống |
|
Làm mát bộ chỉnh sửa |
Việc làm mát ép cho mô-đun chỉnh |
|
Nhập tín hiệu bộ điều khiển |
3 AI, 8 DI, 2 RS485 |
|
Khả năng báo động |
8 dây liên lạc khô |
|
Cảng liên lạc |
LAN, USB, RS485, SNMP |
|
Chế độ hiển thị |
Màn hình LCD |
|
Nhiệt độ hoạt động |
-40°C đến +70°C |
|
Nhiệt độ lưu trữ |
-40°C đến +70°C |
|
Độ ẩm hoạt động |
5%~95%, không ngưng tụ |
|
Độ cao |
0 ≈ 3000m, yêu cầu giảm từ 2000m đến 3000m |
Hệ thống điện DC điện viễn thông 1U này phù hợp cho các trạm cơ sở viễn thông, tủ truyền thông nhỏ gọn, các trang web mạng truy cập, phòng thiết bị truyền tải, các nút mạng cạnh,và nơi trú ẩn truyền thông từ xaCấu trúc mỏng của nó làm cho nó hữu ích cho các dự án nơi không gian tủ hạn chế nhưng vẫn cần các chức năng cung cấp điện DC đáng tin cậy và phân phối.
Nó cũng có thể được sử dụng cho thiết bị mạng như bộ định tuyến, chuyển mạch, trung tâm truyền thông, thiết bị truyền quang sợi, thiết bị truyền thông vi sóng và hệ thống điện dự phòng được hỗ trợ bởi pin.Đối với các địa điểm từ xa hoặc các cơ sở viễn thông nhỏ, bộ ngắt pin tích hợp, các bộ ngắt tải, bảo vệ tăng áp và bộ điều khiển giám sát giúp đơn giản hóa thiết kế hệ thống và giảm nhu cầu về các thành phần bên ngoài riêng biệt.
