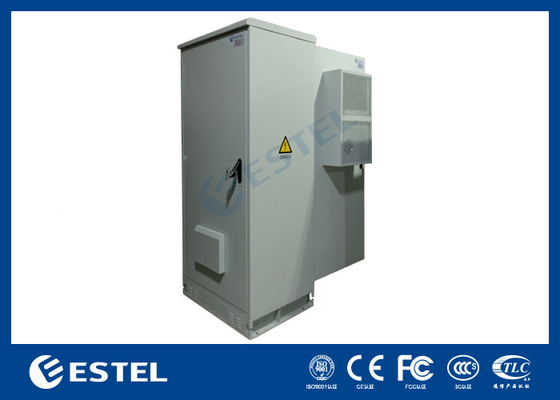

Tủ pin ngoài trời 40U tùy chỉnh IP55 Tủ dễ lắp ráp với làm mát
Thông tin chi tiết sản phẩm
40U outdoor battery cabinet IP55
,customized outdoor battery cabinet cooling
,easily assembled battery cabinet 40U
Tủ pin ngoài trời 40U tùy chỉnh IP55 Tủ lắp ráp dễ dàng với làm mát
1. Tủ pin ngoài trời 40U tùy chỉnh IP55 Tủ dễ lắp ráp với tính năng làm mát
-
Tủ chống bụi, chống nắng và chống mưa, được sử dụng trong môi trường ngoài trời.
-
Làm mát tủ: quạt và máy điều hòa không khí (các tùy chọn làm mát khác: trao đổi nhiệt).
-
Cấu trúc của tủ là hợp lý, điều này sẽ tạo điều kiện dễ dàng cho việc truy cập, cố định và nối đất cáp.
-
Tất cả các dây cáp được sử dụng trong tủ được làm từ vật liệu chống cháy.
2. Tủ pin ngoài trời 40U tùy chỉnh IP55 Tủ dễ lắp ráp Với chi tiết làm mát:
-
Vật liệu tủ: Tủ được làm bằng thép kẽm, có tường kép, độ dày của tấm ngoài: 1.5mm, độ dày của tấm trong: 0.8mm.Có cách nhiệt giữa tường bên trong và tường bên ngoài- Vật liệu cách nhiệt là 20mm PEF, hệ số cách nhiệt nhiệt: 0,035W/m·K.
-

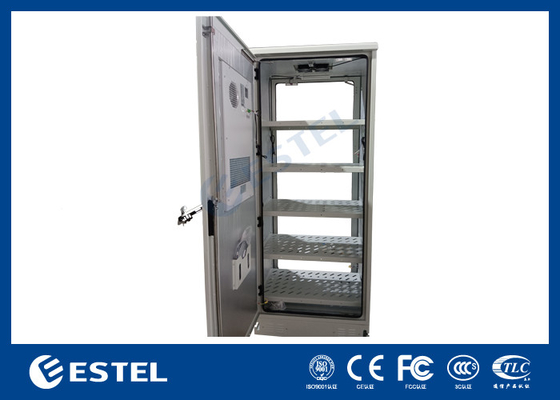

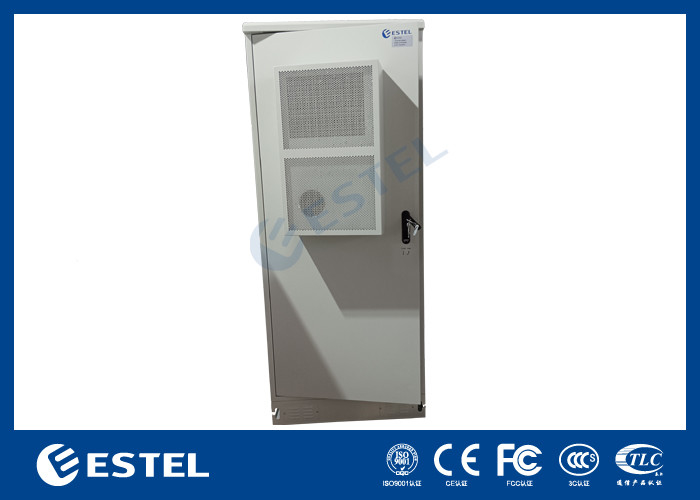

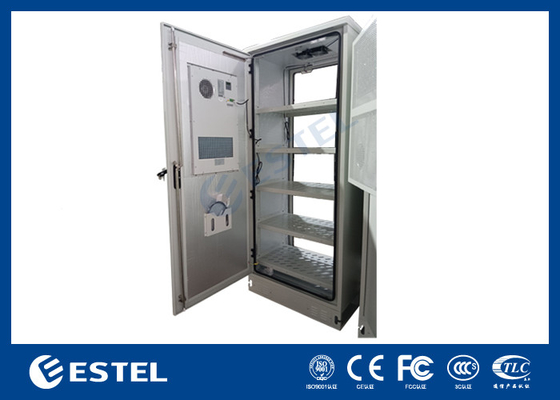

Cấu trúc tủ: Tủ bao gồm kệ pin để đặt pin. Tủ bao gồm một điều hòa không khí và quạt, được cài đặt trên cửa trước.
-
Cửa và khóa tủ: Tủ bao gồm một cửa trước. Cửa tủ sử dụng cấu trúc nhúng. góc mở cửa lớn hơn 110 ° và thiết bị giới hạn cửa có thể giới hạn góc mở.Khóa là khóa chống trộm 3 điểm., hỗ trợ ổ khóa.
3. Tủ pin ngoài trời 40U tùy chỉnh IP55 Tủ lắp ráp dễ dàng Chi tiết nhanh:
|
Địa điểm xuất xứ: Shenzhen, Trung Quốc (Đại lục) |
Kích thước bên ngoài: H × W × D 2100 × 900 × 700mm |
|
Tên thương hiệu: ESTEL |
Cấu trúc: một bức tường, với cách điện |
|
Số mẫu:ET9070210-40U |
Xếp hạng tủ: một khoang, để lắp đặt pin |
|
Tên sản phẩm: Tủ pin ngoài trời |
Khóa tủ: khóa chống trộm cắp 3 điểm |
|
Chứng nhận: ISO9001, IP55 |
Mức độ bảo vệ: IP55 |
|
Ứng dụng: trạm cơ sở viễn thông ngoài trời |
Cable Inlet: ở dưới cùng của tủ |
|
Vật liệu: thép kẽm |
Đèn: Đèn LED DC48V |
|
Bảo vệ nhiệt: PEF |
Bảo vệ đất: thanh đồng |
|
Màu sắc: xám (hỗ trợ tùy chỉnh) |
Làm mát: Máy điều hòa không khí 220VAC 50/60Hz |
|
Lớp phủ: lớp phủ bột chống ăn mòn ngoài trời |
Các tùy chọn làm mát khác: bộ trao đổi nhiệt |
4. Tủ pin ngoài trời 40U tùy chỉnh IP55 Tủ lắp ráp dễ dàng Thông số kỹ thuật:
|
Cấu hình |
Điểm |
Các thông số kỹ thuật |
||
|
Tủ |
Mô hình |
ET9070210-40U |
||
|
Mức độ bảo vệ |
IP55 |
|||
|
Khung bên ngoài |
H2100mm × W900mm × D700mm (có thể được tùy chỉnh) |
|||
|
Cấu trúc nội bộ |
Đường sắt 19 inch, 40U |
|||
|
Vật liệu |
Thép kẽm, độ dày 1,2mm, một bức tường. Độ dày của các bộ phận vòng bi: 2,0 mm |
|||
|
Khép kín |
20mm PEF |
|||
|
Lớp phủ |
Lớp phủ bột polyester |
|||
|
Màu sắc |
RAL7035 |
|||
|
Khóa |
Hệ thống khóa 3 điểm chống trộm cắp |
|||
|
Chiếc móng |
Nằm bên trong |
|||
|
Các tùy chọn cài đặt |
Đặt trên sàn |
|||
|
Đường dẫn cáp |
Cáp vào và ra từ dưới cùng của tủ |
|||
|
Bảo trì |
Một cửa trước, bảo trì phía trước |
|||
|
Làm mát |
Các tùy chọn |
Máy điều hòa không khí AC |
Máy điều hòa không khí DC |
Quạt |
|
Khả năng làm mát |
1500W |
/ |
|
|
|
Điện áp đầu vào |
220VAC 60HZ |
/ |
|
|
|
Truyền thông |
RS485 |
/ |
|
|
|
Cảm biến |
Bộ cảm biến cửa |
|||
|
Các loại khác |
Đèn LED để chiếu sáng |
|||
|
Môi trường |
Nhiệt độ hoạt động |
-40 °C ~ + 55 °C (+ bức xạ mặt trời) |
||
|
Nhiệt độ lưu trữ |
-40°C~+70°C |
|||
|
Độ ẩm làm việc |
5% ~ 95% ((Không ngưng tụ) |
|||
|
Độ cao làm việc |
0 ~ 4000 mét |
|||
5. Biểu đồ kích thước
6Thiết kế khóa cửa chống trộm
-
Khả năng chống hư hỏng của khóa chống trộm đáp ứng yêu cầu của GA / T 73-1994 Khóa chống trộm cơ học lớp B, hỗ trợ khóa đệm.
-
Khóa 3 điểm.
7. Cáp đầu vào
Cáp cấp và các cáp bên ngoài khác đều sử dụng phương pháp dây dẫn dưới cùng.
8. Bảo vệ đất
-
Tủ bao gồm thanh đồng nối đất với lớp phủ chống ăn mòn.
-
Phần kim loại của tủ nên được kết nối với nhau và được kết nối bằng thanh nối đất.
-
Việc nối đất bảo vệ các thiết bị khác bên trong tủ nên được kết nối với thanh nối đất.
9. Kết nối và Chốt
-
Sử dụng kết nối chống tháo lỏng như cấu trúc và kết nối mang.
-
Các bản lề cửa sử dụng chế độ bản lề bên trong.
10Sự xuất hiện và xử lý bề mặt
Lớp phủ bề mặt của tủ là lớp phủ bột đặc biệt ngoài trời, có màu xám trắng (PANTONE 428C).
11. cảm biến cửa, cảm biến khói và đèn LED lắp đặt trên đỉnh.
12Bao bì và vận chuyển
-
