Bộ trao đổi nhiệt vỏ 48VDC 325W/K với giao tiếp RS485 MODBUS RTU

Bộ trao đổi nhiệt vỏ 48VDC 325W/K Giao tiếp RS485 Giao thức MODBUS RTU

Bộ trao đổi nhiệt

Bộ HCZA-325-000-250 trao đổi nhiệt là một giải pháp làm mát thụ động được thiết kế cho nhiều không gian kín khác nhau, đảm bảo tản nhiệt hiệu quả cho thiết bị điện tử.

Các tính năng chính

• Thiết kế làm mát thụ động: Sử dụng lõi bộ trao đổi nhiệt ngược dòng, trong đó không khí xung quanh đi qua một bên của tấm nhôm và không khí bị ô nhiễm đi ở phía bên kia. Thiết kế này cho phép truyền nhiệt từ không khí bị ô nhiễm sang không khí xung quanh trong khi vẫn giữ cho các luồng không khí tách biệt, đảm bảo không có sự lây nhiễm chéo.

• Hiệu quả cao: Bộ trao đổi nhiệt được thiết kế để giảm thiểu sụt áp suất không khí, cho phép làm mát hiệu quả hơn với quạt cùng kích thước.

• Độ bền: Được chế tạo bằng vật liệu và quy trình chắc chắn, đảm bảo tuổi thọ sử dụng lâu dài lên đến 10 năm.

• Tiết kiệm năng lượng: Tiết kiệm năng lượng lên đến 85% bằng cách thu hồi nhiệt thải và giảm nhu cầu về các hệ thống làm mát bổ sung.

• Tuân thủ: Đáp ứng các tiêu chuẩn quốc tế, bao gồm chứng nhận RoHS, CE và ISO, đảm bảo an toàn và trách nhiệm với môi trường.

Ứng dụng

Bộ trao đổi nhiệt HCZA-325-000-250 lý tưởng cho nhiều ứng dụng khác nhau, bao gồm:

• Nhà chứa viễn thông: Lý tưởng để làm mát tủ và nhà chứa viễn thông, đặc biệt trong môi trường ngoài trời, nơi điều hòa không khí truyền thống có thể không khả thi.

• Vỏ công nghiệp: Thích hợp cho các ứng dụng công nghiệp khác nhau yêu cầu tản nhiệt hiệu quả trong không gian kín.

• Hệ thống lưu trữ năng lượng: Hiệu quả trong việc duy trì nhiệt độ tối ưu cho pin và các thành phần khác trong các giải pháp lưu trữ năng lượng.

• Trung tâm dữ liệu: Giúp quản lý tản nhiệt trong các trung tâm dữ liệu, góp phần vào hiệu quả năng lượng và độ tin cậy của thiết bị.

Thông số kỹ thuật

• Khả năng làm mát: Dao động từ 35W/K đến 90W/K, tùy thuộc vào kiểu máy cụ thể.

• Phạm vi nhiệt độ hoạt động: -40°C đến +70°C, phù hợp với nhiều điều kiện môi trường.

• Lưu lượng gió: Tốc độ luồng không khí bên trong khác nhau từ 200 m³/h đến 550 m³/h, tùy thuộc vào kiểu máy.

• Nguồn điện: Có sẵn cả phiên bản DC (48V) và AC (220V-240V) để đáp ứng các yêu cầu lắp đặt khác nhau.

• Độ ồn: Dao động từ 45 dB(A) đến 54 dB(A) ở khoảng cách 3 mét, đảm bảo hoạt động êm ái.

• Cấp bảo vệ: IP55, bảo vệ chống bụi và nước xâm nhập.

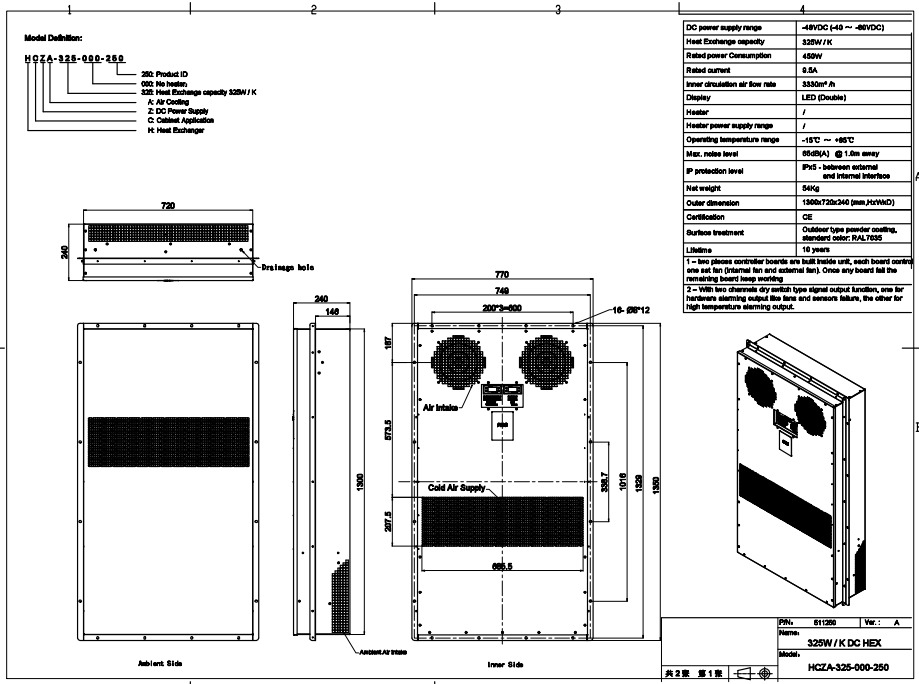

Chi tiết giao diện lắp đặt

• Định nghĩa mô hình:
  HCZA-325-000-250

• Phạm vi nguồn điện DC:
  -49VDC (-40V đến -60VDC)

• Khả năng trao đổi nhiệt:
  328W/K

• Công suất tiêu thụ định mức:
  450W

• Dòng điện định mức:
  33A (Lưu lượng gió)

• Tốc độ luồng không khí tuần hoàn bên trong:
  3330m³/h

• Màn hình:
  LED (Đôi)

• Bộ gia nhiệt:
  Nguồn điện bộ gia nhiệt: Bộ gia nhiệt LED với các điều kiện hoạt động được chỉ định.

• Phạm vi nhiệt độ hoạt động:
  -15°C đến +65°C

• Độ ồn:
  ≤68dB(A) ở 1m

• Mức bảo vệ IP:
  IP-5 (Giữa giao diện bên ngoài và bên trong)

• Khối lượng tịnh:
  54kg

• Kích thước bên ngoài:
  1300mm x 740mm x 240mm (CxRxS)

• Chứng nhận:
  CE

• Tuổi thọ:
  10 năm

• Ghi chú:
  Không nên thêm lớp phủ bổ sung.

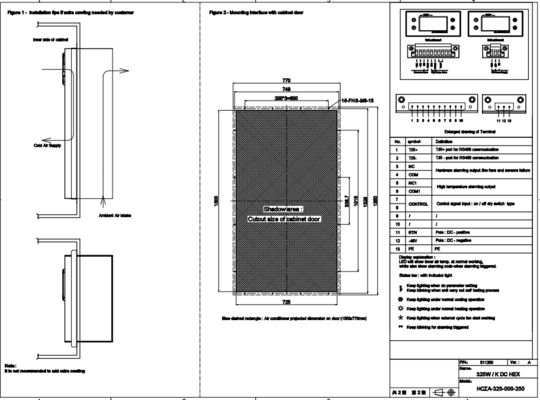

• Loại hình cài đặt:
  Khách hàng yêu cầu cửa hút gió bên ngoài.

• Kích thước khoét của cửa tủ:
  770mm x 2000mm.

• Giao diện lắp đặt vào cửa tủ:
  Kích thước lắp đặt cho các lỗ khoét bên cửa được cung cấp. Các kích thước đảm bảo lưu thông không khí thích hợp và phù hợp với hệ thống làm mát.

• Kết nối đầu cuối:

  • Cổng T/R: Dành cho giao tiếp RS485.

  • NC1: Không kết nối.

  • COM1: Cổng giao tiếp để kết nối bên trong.

  • COM2: Cổng giao tiếp để quản lý dữ liệu.

• Tính năng điều khiển thiết bị:
  Điều khiển công tắc bật/tắt cho các thành phần bên trong khác nhau như quạt và bộ gia nhiệt để đảm bảo hoạt động hiệu quả.
