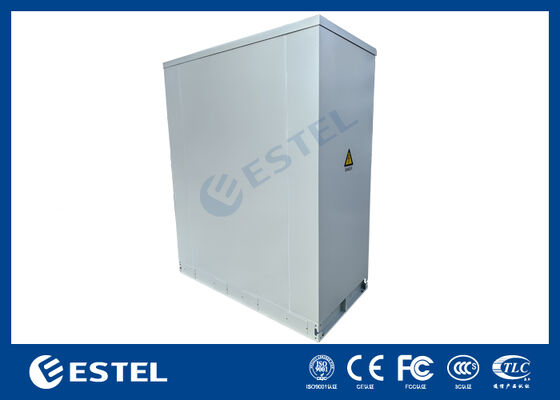

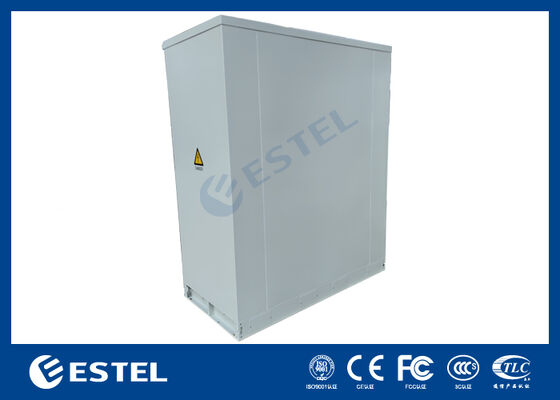

Tủ viễn thông ngoài trời hai ngăn 42U Vỏ tường đơn 2400 × 1000 × 2100mm có ngăn chứa pin

Tổng quan

Tủ viễn thông ngoài trời hai ngăn công suất lớn là một loại vỏ chắc chắn và chịu được thời tiết, được thiết kế cho viễn thông ngoài trời, dự phòng nguồn, phân phối cáp quang và tích hợp thiết bị mạng. Được thiết kế cho các địa điểm liên lạc từ trung bình đến lớn, chiếc tủ này kết hợp cách bố trí bên trong rộng rãi, khả năng bảo vệ môi trường mạnh mẽ và khả năng truy cập theo từng ngăn an toàn trong một giải pháp tích hợp.

Với ngăn chứa pin chuyên dụng, phần giá đỡ thiết bị 19 inch tiêu chuẩn và ngăn phân phối cáp quang độc lập, chiếc tủ này cho phép phân tách nguồn điện, thiết bị hoạt động và cáp quang một cách hiệu quả. Cấu trúc mở rộng của nó cung cấp nhiều không gian lắp đặt hơn, khả năng cách nhiệt được cải thiện và bảo trì dễ dàng hơn, khiến nó trở nên lý tưởng cho các nhà khai thác viễn thông, cơ sở hạ tầng băng thông rộng, hệ thống thành phố thông minh và các dự án truyền thông ngoài trời quan trọng.

Các tính năng chính

Hai ngăn dung tích lớn

Tủ sử dụng cấu trúc hai ngăn để phân tách các chức năng hệ thống khác nhau trong một tủ. Ngăn bên trái được thiết kế để đựng pin hoặc thiết bị nguồn dự phòng, ngăn giữa được cấu hình cho thiết bị viễn thông gắn trên giá 19 inch và ngăn bên phải được sử dụng để phân phối truyền dẫn cáp quang, định tuyến cáp hoặc các thiết bị phụ trợ. Cách bố trí này cải thiện an toàn vận hành, kiểm soát nhiệt và hiệu quả bảo trì.

Thi công tường đôi bằng nhôm

Được chế tạo bằng thân nhôm hai lớp, tủ có khả năng chống ăn mòn mạnh mẽ, độ bền kết cấu và giảm trọng lượng. Thiết kế hai bức tường cách nhiệt giúp giảm thiểu sự hấp thụ nhiệt từ mặt trời và hỗ trợ các điều kiện hoạt động bên trong ổn định hơn, đặc biệt là khi lắp đặt ngoài trời ở nhiệt độ cao.

Bảo vệ thời tiết IP55

Được thiết kế để hoạt động ngoài trời, tủ có khả năng bảo vệ IP55 chống lại sự xâm nhập của bụi và tia nước. Điều này làm cho nó phù hợp với các trạm cơ sở viễn thông, nút liên lạc bên đường, cơ sở hạ tầng tiện ích và các ứng dụng hiện trường tiếp xúc khác.

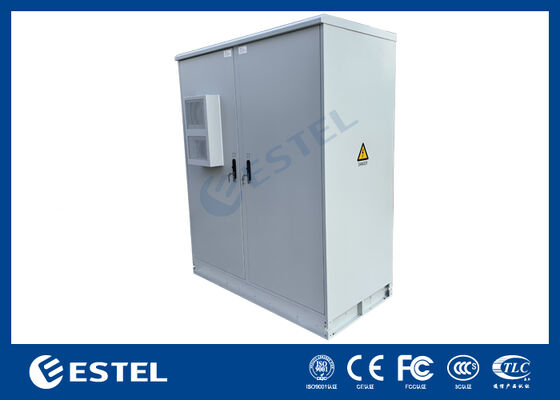

Truy cập cửa độc lập an toàn

Mỗi ngăn đều được trang bị cửa trước độc lập và hệ thống khóa ba điểm. Thiết kế này tăng cường kiểm soát truy cập, cải thiện an toàn dịch vụ và giảm nguy cơ truy cập trái phép. Hỗ trợ ổ khóa cũng có thể được cung cấp khi cần bảo mật trang web bổ sung.

Quản lý cáp và làm mát linh hoạt

Tủ hỗ trợ thông gió tự nhiên, làm mát bằng quạt, trao đổi nhiệt hoặc điều hòa không khí tùy theo yêu cầu mặt bằng. Các cổng vào cáp phía dưới cho phép định tuyến cáp nguồn, cáp tín hiệu và cáp quang gọn gàng, giúp duy trì bố cục bên trong gọn gàng và ngăn nắp.

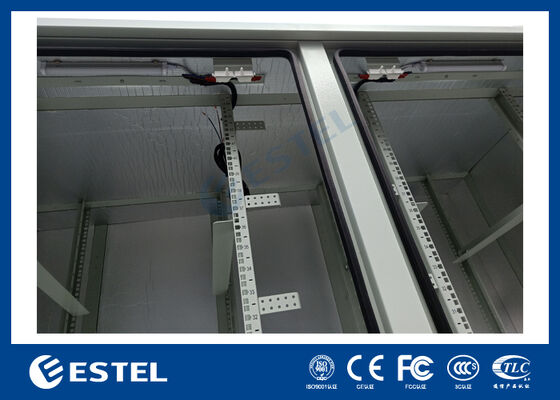

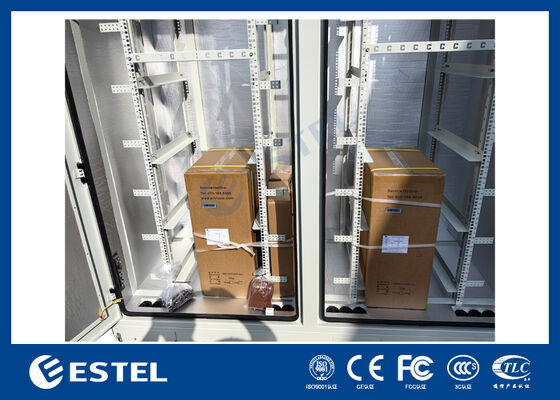

Cấu trúc sản phẩm và cấu hình bên trong

Ngăn bên trái – Phần pin

Phần này được thiết kế dành cho pin dự phòng, hệ thống nguồn DC hoặc các bộ phận lưu trữ năng lượng liên quan. Bằng cách tách pin khỏi thiết bị viễn thông đang hoạt động, tủ giúp giảm tương tác nhiệt và tăng cường an toàn vận hành.

Khoang bên phải – Phần phân phối truyền dẫn sợi quang

Ngăn bên phải được cấu hình cho các tấm vá sợi quang, khay nối, phụ kiện quản lý cáp và các bộ phận định tuyến tín hiệu. Khu vực cáp quang chuyên dụng này hỗ trợ tổ chức cáp sạch hơn và giúp giảm nhiễu giữa hệ thống quang và hệ thống điện.

Cân nhắc cài đặt

Lắp đặt gắn trên sàn để ổn định ngoài trời

Do kích thước lớn hơn và sức chứa cao hơn, chiếc tủ này được thiết kế để lắp đặt trên sàn. Nên sử dụng nền bê tông hoặc bệ thép ổn định để đảm bảo an toàn kết cấu và độ tin cậy lâu dài ngoài trời.

Cấu hình làm mát phù hợp

Đối với thiết bị viễn thông có tải trọng cao hoặc triển khai ở vùng khí hậu nóng, nên làm mát tích cực như máy điều hòa không khí DC hoặc bộ trao đổi nhiệt. Đối với các ứng dụng tải nhẹ hơn, hệ thống thông gió được lọc hoặc làm mát bằng quạt có thể đủ tùy thuộc vào yêu cầu tản nhiệt bên trong.

Định tuyến cáp và phân chia ngăn

Đầu vào cáp phía dưới cần được lên kế hoạch trước để phân tách cáp nguồn, cáp nối đất, cáp thông tin liên lạc và cáp quang. Định tuyến thích hợp sẽ cải thiện độ an toàn, khả năng truy cập bảo trì và độ tin cậy lâu dài.

Ứng dụng

Trạm cơ sở viễn thông

Lý tưởng cho các địa điểm ngoài trời 4G và 5G cần pin dự phòng, thiết bị liên lạc gắn trên giá đỡ và quản lý cáp quang trong một tủ tích hợp.

Mạng truy cập cáp quang và băng thông rộng

Thích hợp cho các điểm phân phối cáp quang, các nút truyền truy cập và các địa điểm mở rộng mạng ngoài trời, nơi cần phải quản lý cáp có tổ chức và bảo vệ thời tiết.

Cơ sở hạ tầng thành phố thông minh

Có thể được sử dụng cho hệ thống giao thông, điều khiển ánh sáng thông minh, hỗ trợ giám sát, điểm truy cập mạng công cộng và cơ sở hạ tầng kỹ thuật số ngoài trời khác.

Hệ thống truyền thông công nghiệp và tiện ích

Một giải pháp thiết thực cho các công ty điện lực, dự án năng lượng tái tạo, mạng lưới giao thông và nút giao thông công nghiệp yêu cầu vỏ bọc thiết bị ngoài trời an toàn.
