Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Hệ thống công suất danh nghĩa: | 215KWh | Sạc/Xuất khẩu điện: | 100KW |
|---|---|---|---|
| Phạm vi điện áp điện lưới: | AC400V ± 10% | Phạm vi điện áp DC: | 672-864V |
| Chế độ hoạt động: | Hoạt động trên lưới | Hiệu quả hệ thống: | ≥85% |
| Cuộc sống của hệ thống: | ≥6000 lần | lớp IP: | IP54 |

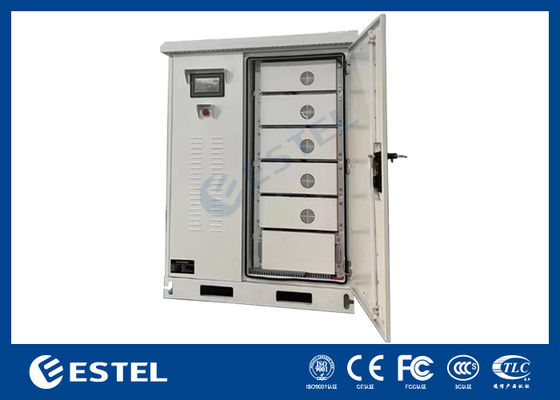

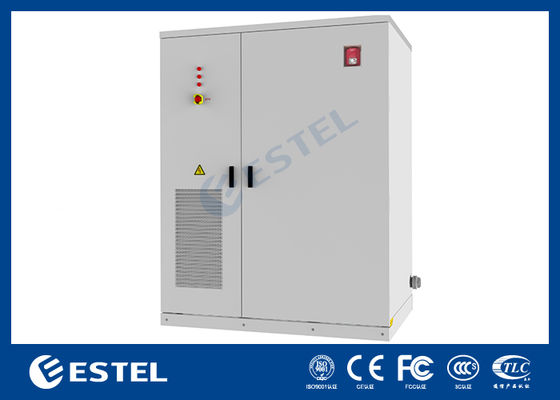

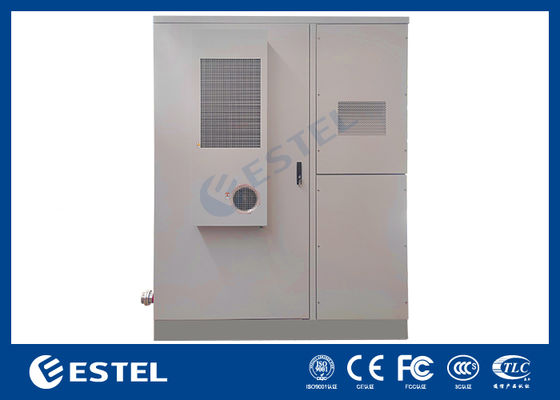

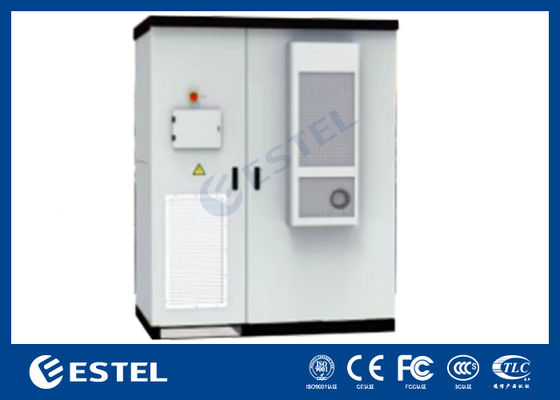

Hệ thống lưu trữ năng lượng tích hợp ngoài trời 100kW/215kWh để tiết kiệm điện lưới và năng lượng quang điện PV tấm pin mặt trời
1. Giới thiệu hệ thống
Hệ thống lưu trữ năng lượng tích hợp làm mát bằng không khí 100kW/215kWh là một hệ thống lưu trữ năng lượng bao gồm pin lithium iron phosphate 280Ah. Nó có nhiều ứng dụng trên lưới điện và nó thực hiện việc cắt giảm đỉnh và lấp đầy thung lũng, quản lý nhu cầu điện, cung cấp điện khẩn cấp, v.v.
2. Ưu điểm
1) Bằng cách áp dụng thiết kế tích hợp và quản lý một cụm, vấn đề lưu thông giữa các pin và hiệu ứng thùng được giải quyết, điều này làm tăng đáng kể độ an toàn của hệ thống và khả năng xả trong suốt vòng đời sản phẩm;
2) Tích hợp cao, nó đơn giản hóa thiết kế đồng thời giảm hơn nữa chi phí hệ thống;
3) Nó có thể đạt được một hệ thống phòng cháy chữa cháy đa dạng: Cấu hình tiêu chuẩn bao gồm một bộ phát hiện khí tổng hợp và bình xịt kiểm soát nhiệt độ;
4) Hệ thống vận hành và điều khiển tự phát triển: Một bộ hệ thống phần mềm được phát triển độc lập dựa trên các yêu cầu vận hành.

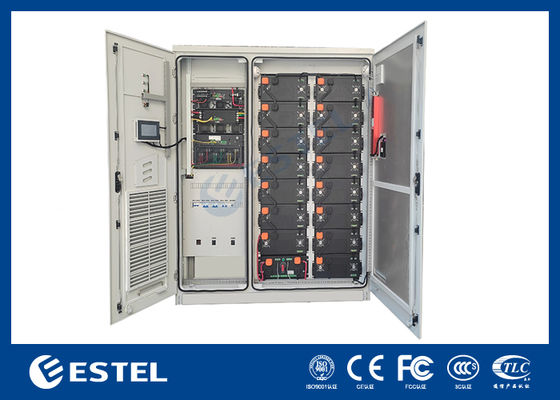

3. Cấu trúc hệ thống
| 1 | Cửa hút gió | 2 | Công tắc đầu vào PV | 3 | Công tắc đầu vào chính |
| 4 | Công tắc đầu ra AC | 5 | Hộp cao áp | 6 | PACK |
| 7 | Khóa cửa | 8 | EMS | 9 | Đèn báo |
| 10 | MPPT | 11 | PCS | 12 | STS |
| 13 | Cảm biến cháy | 14 | Bình chữa cháy aerosol | 15 | Báo động âm thanh và hình ảnh |
4. Danh sách thiết bị hệ thống
| Hệ thống lưu trữ năng lượng tích hợp RYZ100215AF | ||||
| Số | Thiết bị | Thông số kỹ thuật | Đơn vị | Số lượng |
| 1 | Tủ | 1800*2300*1200mm, IP54 | Bộ | 1 |
| 2 | Cụm pin | 1P240S, 768V, 280Ah | Cái | 1 |
| 3 | BMS | Kiến trúc 2 lớp | Bộ | 1 |
| 4 | Hệ thống phòng cháy chữa cháy | Bình xịt kiểm soát nhiệt độ | Bộ | 1 |
| 5 | PCS | 100kW | Bộ | 1 |
| 6 | EMS | Tùy chọn | Bộ | 1 |
5. Thông số kỹ thuật
| Số | Hạng mục | Thông số |
| 1 | Dung lượng danh định của hệ thống | 215kWh |
| 2 | Chế độ nhóm cụm pin | 1P15S |
| 3 | Công suất sạc/xả định mức | 100kW |
| 4 | Dải điện áp DC | 672-864V |
| 5 | Dải điện áp lưới | AC400V±10% |
| 6 | Phương pháp đấu dây biến tần | Vận hành trên lưới 3 pha 3 dây |
| 7 | Chế độ vận hành | Vận hành trên lưới |
| 8 | Hiệu suất hệ thống | ≥85% |
| 9 | Hệ số công suất | -1～1 (có thể điều chỉnh) |
| 10 | Dòng điện sạc/xả định mức | 0.5P |
| 11 | Nhiệt độ bảo quản | -30℃~60℃ |
| 12 | Nhiệt độ làm việc cho phép |
Xả -20~55℃; Sạc: 0~55℃ |
| 13 | Nhiệt độ làm việc tối ưu | 25±2℃ |
| 14 | Tuổi thọ chu kỳ hệ thống | ≥6000 lần |
| 15 | Cấp IP | IP54 |
| 16 | Kích thước tủ | Khoảng W*H*D=1800*2300*1200(mm) |
| 17 | Trọng lượng | Khoảng 2850kg |
| 18 | Giao tiếp | Ethernet, 4G |
| 19 | Cấp IP | IP54 |
| 20 | Cấp chống ăn mòn | ≥C3 |
| 21 | Tuổi thọ thiết kế hệ thống | ≥10 năm |
| 22 | Giao diện điện | 3 pha 4 dây +PE |
6. Giới thiệu chi tiết
1) Tổng quan
Nó là một hệ thống lưu trữ năng lượng tiêu chuẩn, với dung lượng định mức là 215kWh mỗi tủ. Nó bao gồm hộp pin, hộp cao áp, bộ biến tần lưu trữ năng lượng, STS, hệ thống điều khiển nhiệt độ, hệ thống phòng cháy chữa cháy, bộ phân phối điện, BMS (Hệ thống quản lý pin) và hệ thống quản lý năng lượng EMS và hỗ trợ chức năng APP.
Sản phẩm phù hợp để lắp đặt ngoài trời, có khả năng thích ứng với môi trường mạnh mẽ, lắp đặt linh hoạt, hỗ trợ nhiều tủ và thuận tiện cho việc mở rộng; nó chủ yếu được sử dụng để cắt giảm đỉnh và lấp đầy thung lũng ở phía công nghiệp và thương mại, giảm áp lực lưới và tiết kiệm chi phí điện.
Sản phẩm được vận hành ở chế độ kết nối lưới. PCS áp dụng hệ thống ba pha ba pha. Cần phải kết nối pha N từ phía lưới với hàng N trong tủ để cung cấp nguồn điện phụ AC220V cho tủ. Sơ đồ điện như sau:
2) Sơ đồ điện
3) Hộp pin
Các sản phẩm dòng RYZ100215AF sử dụng pin LFP 3.2V/280Ah và mỗi Hộp pin chứa 16 cell, nhóm theo chế độ 1P16S.
4) Cell pin
Hệ thống được trang bị pin lithium LFP hoàn toàn mới (3.2V/280Ah), có đặc tính năng lượng riêng cao, tuổi thọ chu kỳ dài, chi phí thấp, an toàn và không gây ô nhiễm. Chúng đã được ứng dụng rộng rãi trong các hệ thống lưu trữ năng lượng.
| Số | Hạng mục | Thông số |
| 1 | Loại cell pin | LFP |
| 2 | Điện áp định mức | 3.20V |
| 3 | Dung lượng định mức | 280Ah |
| 4 | Năng lượng định mức | 896Wh |
| 6 | Tốc độ sạc và xả tiêu chuẩn | 0.5P |
| 7 | Tốc độ sạc và xả tối đa | 1P |
| 8 | Điện áp cắt sạc/xả | 2.5V đến 3.65V |
| 9 | Số chu kỳ | ＞6000 lần |
| 10 | Tuổi thọ lịch sử của cell pin | ＞15 năm |
| 11 | Tỷ lệ suy giảm pin | Sự suy giảm ít hơn 6% sau mỗi ba năm |
| 12 | Hiệu suất sạc và xả | ≥94% |
| 18 | Trọng lượng | 5.49kg |
| 19 | Kích thước (L*W*H) | 174.7x71.7x204.4mm |
5) Cụm pin
Một cụm pin là một đơn vị bao gồm nhiều bộ pin được kết nối theo một cách điện nhất định, bao gồm giá pin, pin lưu trữ năng lượng, mạch điện và lấy mẫu, giao diện điện và các thành phần khác. Một tủ đơn bao gồm 15 bộ pin 1P16S và một bộ biến tần lưu trữ năng lượng 100kW để tạo thành một tủ tích hợp lưu trữ năng lượng làm mát bằng không khí lithium iron phosphate với các chức năng sạc và xả. Dung lượng danh định của tủ là 215kWh.
| Số | Mô tả | Thông số |
| 1 | Năng lượng cụm pin (kWh) | 215.04 |
| 2 | Chế độ nhóm | 1P15S |
| 3 | Điện áp danh định (V) | 768 |
| 4 | Dải điện áp hoạt động (V) |
672V-864V |
| 5 | Tốc độ sạc và xả định mức | 0.5P |
| 6 | Dòng điện sạc và xả định mức | 140A |
6) Hệ thống chuyển đổi điện (PCS)
Hệ thống chuyển đổi điện (PCS) kiểm soát quá trình sạc và xả của hệ thống pin lưu trữ năng lượng, thực hiện chuyển đổi AC/DC và cung cấp điện trực tiếp cho tải AC khi không có điện lưới. PCS bao gồm một bộ chuyển đổi hai chiều DC/AC, một bộ điều khiển, v.v. Bộ điều khiển PCS nhận các hướng dẫn điều khiển nền thông qua giao tiếp và điều khiển bộ chuyển đổi để sạc hoặc xả pin theo dấu hiệu và kích thước của hướng dẫn năng lượng, do đó điều chỉnh công suất tác dụng và công suất phản kháng của lưới điện. Bộ điều khiển PCS giao tiếp với BMS thông qua giao diện RS-485 để lấy thông tin trạng thái của bộ pin, có thể thực hiện sạc và xả bảo vệ pin và đảm bảo hoạt động an toàn của pin.
7) Hệ thống quản lý pin (BMS)
BMS áp dụng kiến trúc 2 lớp. Mỗi hệ thống quản lý pin bao gồm một Bộ quản lý pin (BMU) và một Bộ điều khiển pin (BCU). Hệ thống BMS có các chức năng như phát hiện và báo cáo độ chính xác cao các tín hiệu tương tự, báo động lỗi, tải lên và lưu trữ, bảo vệ pin, cài đặt thông số, cân bằng thụ động, hiệu chuẩn SOC của bộ pin, quyền tài khoản hoạt động và quản lý mật khẩu và tương tác thông tin với các thiết bị khác.
8) Bộ quản lý pin (BMU)
Đơn vị điều khiển phụ BMU thực hiện giám sát trạng thái pin theo thời gian thực bằng cách thu thập chính xác điện áp và nhiệt độ của từng pin đơn. Mô-đun có chức năng truyền thông dữ liệu đáng tin cậy và có thể giao tiếp với đơn vị điều khiển chính của hệ thống quản lý pin hoặc các thiết bị cần thiết khác trong quá trình vận hành hệ thống.
9) Bộ điều khiển pin (BCU)
Đơn vị điều khiển chính BCU là cốt lõi của việc điều khiển hệ thống quản lý pin. Nó phát hiện điện áp và nhiệt độ của các cell pin bằng cách giao tiếp với các đơn vị điều khiển phụ và phát hiện các thông số đặc trưng bên ngoài như tổng điện áp của bộ pin, dòng điện sạc và xả và điện trở cách điện với đất. Nó ước tính và giám sát trạng thái bên trong của pin lithium (dung lượng, SOC, SOH, v.v.) theo các thuật toán thích hợp. Trên cơ sở này, nó thực hiện quản lý sạc và xả, quản lý nhiệt, phát hiện cách điện, quản lý cân bằng cell đơn và báo động lỗi của bộ pin lithium; nó có thể trao đổi dữ liệu với PCS, EMS, giao diện người-máy và các thiết bị khác thông qua bus truyền thông và giao tiếp với BMU thông qua daisy chain.
| No. | Hạng mục | Thông số |
| 1 | Mô hình thiết bị | BCU |
| 2 | Phát hiện dòng điện | 0A～±300A (Tùy chọn) |
| 3 | Độ chính xác lấy mẫu điện áp | 1% (Định mức) |
| 4 | Giao diện truyền thông | RS485,CAN |
| 5 | Điện áp nguồn | 12VDC (Định mức) |
| 6 | Tiêu thụ điện năng của thiết bị | ≤3W |
| 7 | Nhiệt độ hoạt động | -40℃~+65℃ |
| 8 | Độ ẩm môi trường | ≤95% |
| 9 | Độ cao | ≤4000m |
| 10 | Số lượng quản lý BMU tối đa | 64 PCS |
| 11 | Lỗi tính toán SOC | ≤5% |
