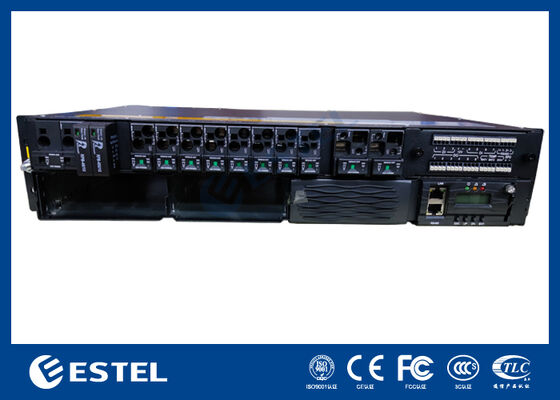

Hệ thống điện DC cao công suất 9kW 2U rack-mount, Máy chỉnh sửa mô-đun 3000W, đầu vào AC rộng, > 96% hiệu quả

Tổng quan sản phẩm

Hệ thống điện DC 9kW 2U được gắn trên kệ là một giải pháp công suất cao được thiết kế cho các mạng viễn thông, trung tâm dữ liệu và các cơ sở công nghiệp đòi hỏi nguồn cung cấp DC đáng tin cậy.Nó hỗ trợ 220VAC đầu vào đơn pha, cung cấp một đầu ra ổn định 43 đến 58VDC với giá trị định số là 53,5VDC. Với công suất tối đa là 9kW,Hệ thống này đảm bảo năng lượng đủ cho các ứng dụng quy mô lớn trong khi duy trì hiệu suất trên 96%.

Hệ thống tích hợp tối đa 3 mô-đun chỉnh sửa ((N + 1 dư thừa), mỗi mô-đun có công suất 3000W và trọng lượng ≤2kg.99, và THD ≤5%, đảm bảo chuyển đổi điện DC sạch và ổn định. Với bảo trì phía trước, cáp đầu và bảo vệ IP20, thiết kế ưu tiên an toàn, khả năng phục vụ,và dễ dàng tích hợp vào kệ 19 inch.

Phân phối DC bao gồm bộ ngắt pin 2 * 125A và4*32A+4*50Abộ ngắt tải, cung cấp quản lý tải trọng linh hoạt và an toàn. Bộ điều khiển thông minh hỗ trợ 3 đầu vào tương tự, 7 đầu vào kỹ thuật số, 6 báo động tiếp xúc khô,và liên lạc từ xa qua RS232/485 và SNMP. Giám sát địa phương được kích hoạt thông qua màn hình LCD.

Được xây dựng cho môi trường đầy thách thức, đơn vị hoạt động từ 40 ° C đến + 65 ° C, chịu được độ ẩm không ngưng tụ 5-95%, và duy trì hoạt động ổn định ở độ cao lên đến 3000m.Với kiến trúc mô-đun và hiệu suất mạnh mẽ, hệ thống điện DC 9kW 3U là sự lựa chọn lý tưởng cho cơ sở hạ tầng quan trọng đòi hỏi các giải pháp năng lượng có thể mở rộng và đáng tin cậy.

Hệ thống

• Kích thước: 482.0 ((W) × 350.0 ((D) × 2U ((H)

• Trọng lượng: ≤20kg (không có máy thẳng)

• Chế độ làm mát: làm mát tự nhiên

• Phương thức lắp đặt: Lắp đặt trên kệ 19 inch hoặc bên trong tủ

• Chế độ dây cáp: đầu vào và đầu ra

• Chế độ bảo trì: Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ

• Mức độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào: 220VAC một pha

• Công suất đầu vào: 2×63A/1P

• Tần số đầu vào: 4566Hz, giá trị định số: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: ¥43 ~ ¥58VDC, giá trị định giá: ¥53.5VDC

• Công suất tối đa:9kW ((3*3kw, N + 1 dư thừa)

• Bộ ngắt pin: 2×125A/1P

• Các bộ ngắt tải: LLVD: Không có; BLVD: 4×32A/1PN+4 × 40A / 1PN

• DC SPD: 10kA, 8/20μs

Máy chỉnh sửa

• Điện áp đầu vào: 85VAC ~ 300VAC, 220VAC

• Hiệu quả: >96%

• Sức mạnh định số: 3000W (176~300VAC)

• Nhiệt độ hoạt động: 40 °C ~ + 75 °C (thực lượng đầy đủ dưới 50 °C)

• Kích thước: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: làm mát ép

• Nhân tố công suất: ≥0.99

• THD: ≤ 5%

• Khả năng đầu ra đồng thời: ¥43 ~ ¥58VDC, chỉ số ¥53.5VDC, tối đa 55A

Máy điều khiển

• Nhập tín hiệu: 3 AI (2 nhiệt độ pin, 1 nhiệt độ xung quanh), 7 DI

• Khả năng báo động: 6 lần tiếp xúc khô

• Cổng liên lạc: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: ± 40 °C ~ + 65 °C (thực lượng đầy đủ dưới 50 °C)

• Nhiệt độ lưu trữ: ¥40°C ~ +70°C

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.)
