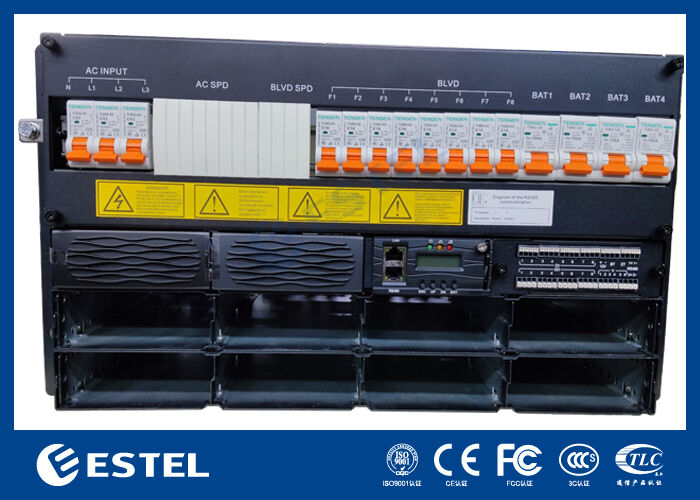

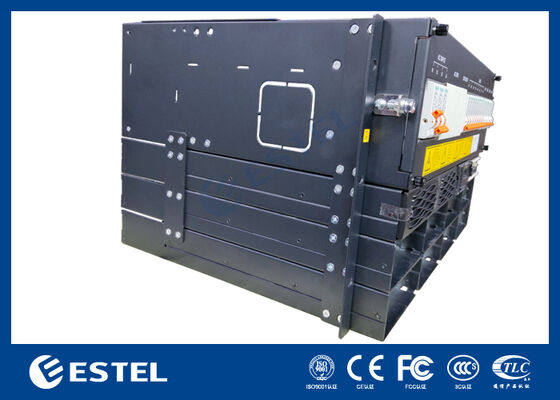

Hệ Thống Nguồn Chỉnh Lưu DC48V 6U Telecom với Điều Khiển Từ Xa Tích Hợp

Tổng quan sản phẩm

Được thiết kế cho các ứng dụng viễn thông, trung tâm dữ liệu và công nghiệp đòi hỏi khắt khe, Hệ thống Nguồn Rack DC ET48400-M5E86B cung cấp nguồn DC có khả năng phục hồi và công suất cao. Nó chấp nhận đầu vào ba pha 380VAC, cung cấp đầu ra ổn định, có thể điều chỉnh từ –43VDC đến –58VDC (thường là –53.5VDC) với công suất tối đa 24kW và hiệu suất vượt quá 96%.

Thiết kế dạng mô-đun hỗ trợ dự phòng N+1 với tối đa tám mô-đun chỉnh lưu 3000W, mỗi mô-đun cung cấp khả năng chuyển đổi hiệu quả cao với hệ số công suất ≥0.99 và THDi ≤5%. Được đặt trong khung 6U được tối ưu hóa dịch vụ với khả năng truy cập phía trước và đi dây bảng điều khiển phía trên, hệ thống đơn giản hóa việc lắp đặt và bảo trì. Bảng phân phối DC của nó bao gồm 4*100A/1P cầu dao pin, LLVD có thể mở rộng và BLVD để quản lý nguồn linh hoạt.

Một bộ điều khiển chuyên dụng với đầu vào tương tự/kỹ thuật số và rơ le báo động có thể cấu hình, cùng với giao diện RS232/485 và SNMP, cung cấp khả năng giám sát cục bộ và từ xa toàn diện. Được thiết kế để hoạt động đáng tin cậy trong môi trường khắc nghiệt (–40℃ đến +65℃, lên đến 95% RH, độ cao 3000m), hệ thống này cung cấp nền tảng nguồn mạnh mẽ và có thể mở rộng cho cơ sở hạ tầng quan trọng.

Hệ thống

• Kích thước: 482.0(W) × 350.0(D) × 6U(H)

• Trọng lượng: ≤25kg (không có bộ chỉnh lưu)

• Chế độ làm mát: Làm mát tự nhiên

• Chế độ lắp đặt: Lắp đặt trên giá đỡ 19 inch hoặc bên trong tủ

• Chế độ đi dây: Đầu vào trên cùng và đầu ra trên cùng

• Chế độ bảo trì: Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun

• Mức độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào:Ba pha 380VAC, 3*63A/1P+N

• Tần số đầu vào: 45–66Hz, giá trị định mức: 50Hz/60Hz

Phân phối DC

• Điện áp đầu ra: –43 ~ –58VDC, giá trị định mức: –53.5VDC

• Công suất tối đa: 24kW(8*3kw, dự phòng N+1)

• Cầu dao pin:4*100A/1P

• Cầu dao tải:

• LLVD*2: Dùng với hộp phân phối

• BLVD:4*16A/1P+4*10A/1P

Bộ chỉnh lưu

• Điện áp đầu vào:85VAC ~ 300VAC, định mức 220VAC

• Hiệu suất: >96%

• Công suất định mức: 3000W (176–300VAC)

• Nhiệt độ làm việc: –40℃ ~ +75℃ (công suất đầy đủ dưới 50℃)

• Kích thước: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: Làm mát cưỡng bức

• Hệ số công suất: ≥0.99

• THD: ≤5%

• Đầu ra DC: –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A

Bộ điều khiển

• Model: MC2600

• Đầu vào tín hiệu: 2 AI (2 nhiệt độ môi trường), 8 DI

• Đầu ra báo động: 8 tiếp điểm khô

• Cổng giao tiếp: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: –40℃ ~ +65℃ (công suất đầy đủ dưới 50℃)

• Nhiệt độ bảo quản: –40℃ ~ +70℃

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.)
