Hệ thống điện DC với quản lý từ xa tích hợp cho mạng viễn thông

Tổng quan sản phẩm

ET48450-M7F65Hệ thống cung cấp điện DC rack cung cấp một giải pháp điện DC có dung lượng cao, linh hoạt được thiết kế đặc biệt cho cơ sở hạ tầng viễn thông, hoạt động trung tâm dữ liệu,và các ứng dụng công nghiệp đòi hỏi phân phối điện DC đáng tin cậy. Nó chấp nhận đầu vào ba pha 380VAC và cung cấp đầu ra DC ổn định có thể điều chỉnh từ 43VDC đến 58VDC, với điểm hoạt động danh nghĩa là 53,5VDC. Cung cấp công suất đầu ra tối đa 18kW,Hệ thống này hỗ trợ đáng tin cậy các thiết bị có nhu cầu cao trong khi đạt được hiệu quả chuyển đổi điện năng vượt quá 96%.

Với thiết kế mô-đun và dư thừa, hệ thống hỗ trợ tối đa 6 * 3000W mô-đun chỉnh sửa được cấu hình cho N + 1 dư thừa, với mỗi mô-đun nhỏ gọn nặng dưới 2kg.Các máy chỉnh sửa sử dụng làm mát không khí ép, đạt được một yếu tố năng lượng gần với đơn vị (≥ 0,99), và duy trì biến dạng hài hòa tổng thể thấp (THDi ≤ 5%) để chuyển đổi năng lượng hiệu quả và sạch.và bảo vệ xâm nhập IP20, khung gầm gắn rack 5U nhấn mạnh an toàn hoạt động, dễ dàng phục vụ và tích hợp trực tiếp vào tủ 19 inch tiêu chuẩn.

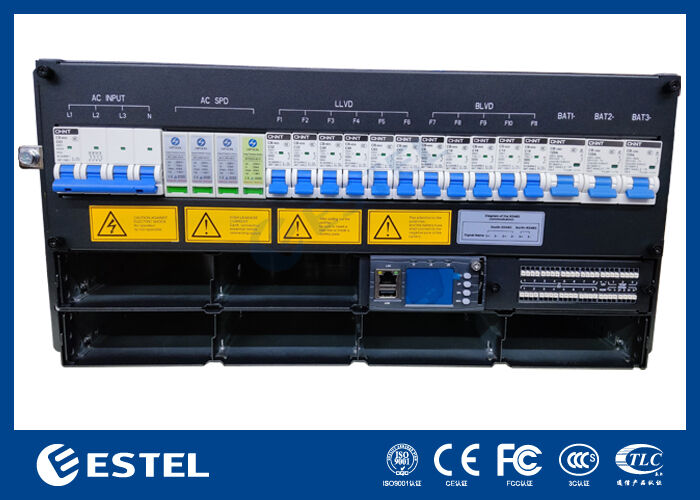

Bảng phân phối DC được trang bị bộ ngắt mạch pin 3 * 125A / 1P và bao gồm mộtLLVD và aTính năng BLVD để quản lý năng lượng an toàn và linh hoạt.và 8 bộ chuyển phát báo động khô có thể cấu hình. Quản lý và giám sát từ xa được kích hoạt thông qua giao diện RS232/485 và SNMP, trong khi màn hình LCD tích hợp cho phép xem và cấu hình trạng thái địa phương.

Được thiết kế để hoạt động trong điều kiện đòi hỏi, hệ thống hoạt động trên một phạm vi nhiệt độ mở rộng từ 40 ° C đến + 65 ° C, dung nạp độ ẩm tương đối từ 5% đến 95% (không ngưng tụ),và duy trì hiệu suất đầy đủ ở độ cao lên đến 3000 métKết hợp kiến trúc mô-đun có thể mở rộng với độ tin cậy đã được chứng minh,Hệ thống điện DC 18kW này là một giải pháp năng lượng mạnh mẽ và có thể mở rộng cho cơ sở hạ tầng quan trọng, nơi khả năng cung cấp điện là tối quan trọng.

Hệ thống

• Kích thước: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• Trọng lượng: ≤25kg (không có máy thẳng)

• Chế độ làm mát: làm mát tự nhiên

• Phương thức lắp đặt: Lắp đặt trên kệ 19 inch hoặc bên trong tủ

• Chế độ dây cáp: đầu vào và đầu ra

• Chế độ bảo trì: Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ

• Mức độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào:380VAC ba pha, 63A / 4P

• Tần số đầu vào: 4566Hz, giá trị định số: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: ¥43 ~ ¥58VDC, giá trị định giá: ¥53.5VDC

• Công suất tối đa:18kW ((6*3kw, N + 1 dư thừa)

• Máy ngắt pin:3*125A/1P

• Các bộ ngắt tải:

• LLVD:2*32A/1P+2*40A/1P+2*63A/1P

• BLVD:1*6A/1P+2*10A/1P+2*16A/1P

• DC SPD: 10kA/20kA, 8/20μs

Máy chỉnh sửa

• Điện áp đầu vào:85VAC ~ 300VAC, định lượng 220VAC

• Hiệu quả: >96%

• Sức mạnh định số: 3000W (176~300VAC)

• Nhiệt độ hoạt động: 40 °C ~ + 75 °C (thực lượng đầy đủ dưới 50 °C)

• Kích thước: 106,5mm ((W) × 286mm ((D) × 41,5mm ((H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: làm mát ép

• Nhân tố công suất: ≥0.99

• THD: ≤ 5%

• Khả năng đầu ra đồng thời: ¥43 ~ ¥58VDC, chỉ số ¥53.5VDC, tối đa 55A

Máy điều khiển

• Mô hình: MC2900

• Nhập tín hiệu: 4 AI (3 nhiệt độ môi trường, 1 độ ẩm), 8 DI

• Khả năng báo động: 8 lần tiếp xúc khô

• Cổng liên lạc: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: ± 40 °C ~ + 65 °C (thực lượng đầy đủ dưới 50 °C)

• Nhiệt độ lưu trữ: ¥40°C ~ +70°C

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.)
