Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cấu trúc: | H2200mm × W750mm × D750mm | Đầu vào năng lượng: | Năng lượng lưới, năng lượng mặt trời, máy phát điện diesel, với sao lưu pin |
|---|---|---|---|
| Subrack Power: | 9U, với bộ điều khiển | Đầu vào AC: | Ba giai đoạn: 200 ~ 240 VAC/346 ~ 415 VAC; Một pha: 200 ~ 240 VAC |
| Đầu vào DG: | Hỗ trợ | Hệ thống PV: | 9kW (có thể được tùy chỉnh, tối đa 12kW) |
| Hệ thống chỉnh lưu: | 24KW | đầu ra DC: | -48VDC |
| PDU: | Với bảng phân phối năng lượng đầu ra tùy chỉnh | làm mát: | 3000W |
| lớp IP: | IP55 | Bao bì: | Vỏ gỗ |
| Làm nổi bật: | hệ thống cung cấp điện viễn thông,Hệ thống điện viễn thông năng lượng lai,Hệ thống điện viễn thông |
||
Hệ thống điện điện viễn thông lai (Hybrid Telecom Power System for Outdoor Telecom Site Power Supply)
1. giới thiệu

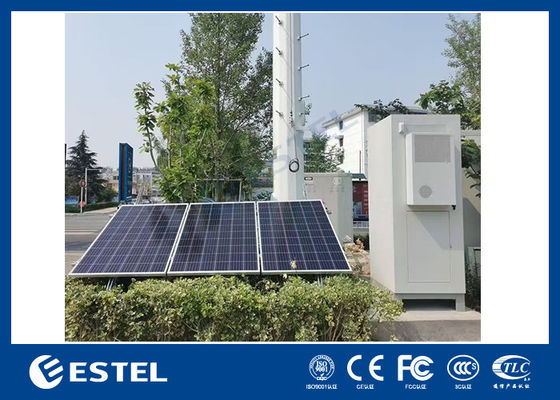

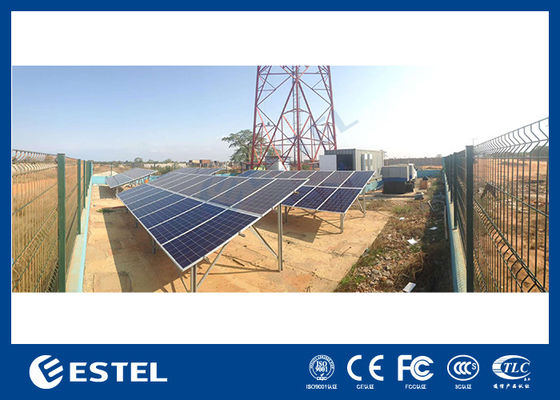

Hệ thống điện viễn thông năng lượng lai ESTEL là một giải pháp cung cấp năng lượng lai sử dụng năng lượng mặt trời, máy phát điện diesel (DG) và điện lưới làm nguồn điện chính cho thiết bị viễn thông.
Nó sử dụng năng lượng sạch và chi phí thấp để tạo thành một hệ thống điện đáng tin cậy, nó cung cấp năng lượng chất lượng cao cho các dịch vụ viễn thông hiện đại,và giúp các nhà cung cấp dịch vụ viễn thông mở rộng kinh doanh của họ ở những khu vực không có điện lưới, hoặc có nguồn điện lưới không ổn định.
2Ứng dụng
3Hệ thống điện viễn thôngCấu trúc
Nó bao gồm một tủ viễn thông ngoài trời, hệ thống điện viễn thông, hệ thống làm mát, pin, đơn vị giám sát môi trường và cảm biến.

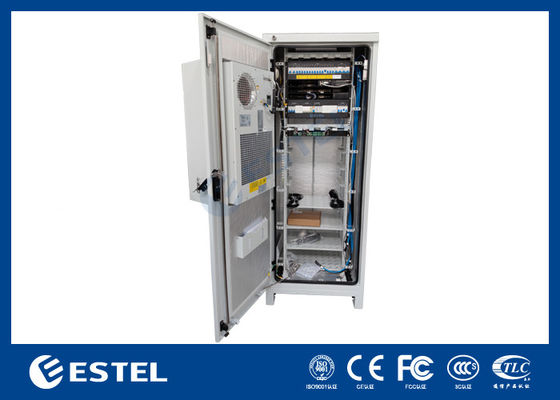

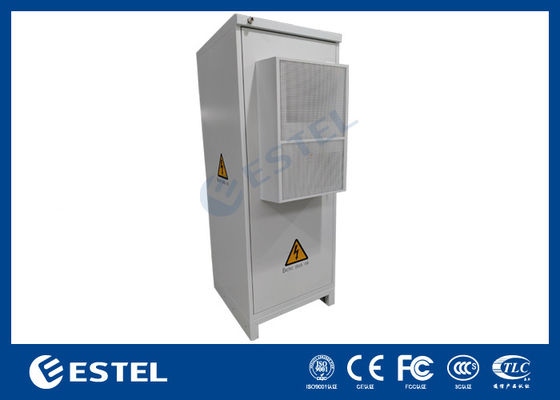

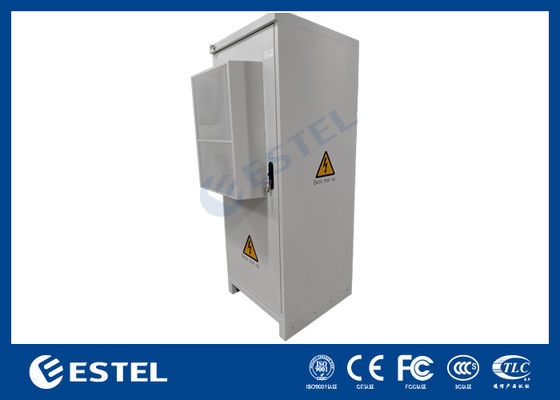

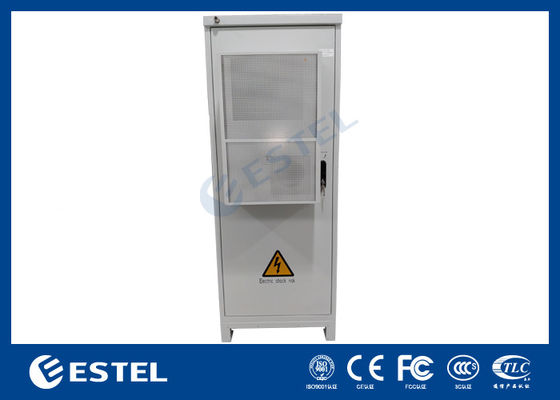

1)Bộ chứa tủ - Đặc điểm
| Điểm | Mô tả |
| Khung bên ngoài | H2200mm × W750mm × D750mm |
| Không gian bên trong | 19 inch giá đỡ tiêu chuẩn, không gian 38U |
| Vật liệu | Thép galvanized |
| Khép kín | Với PEF để cách nhiệt |
| Cánh cửa | Một cửa trước, với bản lề tích hợp thâm nhập |
| Khóa | Khóa 3 điểm |
| Đường dẫn cáp | Cáp vào từ dưới cùng của tủ |
| Lớp phủ | Lớp phủ bột polyester |
| Màu sắc | RAL7035 |
| IP | IP55 |

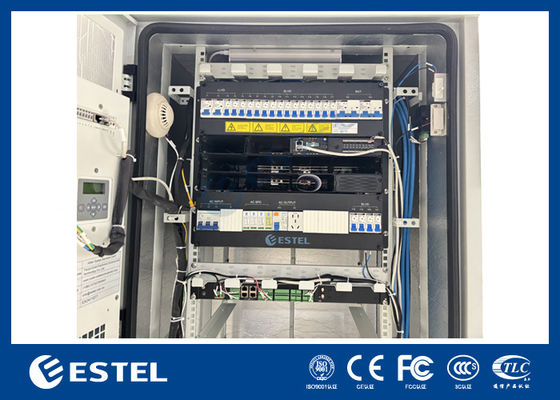

2) Hệ thống điện viễn thông
| Điểm | Mô tả |
| Loại | 19 ̨ Cài đặt trên kệ tiêu chuẩn |
| Chiều cao | 9U |
| Đầu vào AC |
Ba giai đoạn: 200-240 VAC/346-415 VAC Một pha: 200-240 VAC |
| MCB đầu vào | 1×63A/3P |
| SPD đầu vào | Lớp C (20KA/40KA) |
| Hệ thống con máy chỉnh sửa | 24kW, 6pcs 4kW mô-đun chỉnh |
| Hệ thống con PV | 9kW, 3pcs 3kW điện áp thấp photovoltaic module |
| Khả năng đầu ra DC | -53.5VDC, Phạm vi điện áp đầu ra: -42 đến -58VDC |
| Máy điều khiển | MC2600 |
| MCB tải |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (Ghi chú: Có thể được cấu hình theo yêu cầu của khách hàng) |
3) Hệ thống làm mát
| Điểm | Mô tả |
| Mô hình | DC30HDNC1D |
| Thương hiệu | Envicool |
| Khả năng làm mát | 2800W |
| Khả năng sưởi ấm | 500W (không cần thiết) |
| Tiêu thụ năng lượng | 870W |
| Khung bên ngoài | H746mm × W446mm × D300mm (không có sườn) |
| Cung cấp điện | -48VDC |
| Truyền thông | RS485 |
| Cài đặt | Máy gắn cửa |
| Phù hợp với RoHS | Vâng. |
| IP | IP55 |
4) Pin
Tính năng của pin LiFePO4 48V100Ah:
| Tôi...thê | Các thông số |
| Mô hình | LFELI-48100 |
| Công suất định giá (5HR) | 100 Ah |
| Năng lượng danh nghĩa | 48V |
| Điện áp kết thúc xả | 40.5V |
| Năng lượng sạc giới hạn | 54V |
| Tối đa, điện sạc/thả | 100A |
| Trọng lượng | Khoảng 40kg. |
| Năng lượng | 4800Wh |
| Hiển thị | Với màn hình LCD |
| Số lượng kết nối song song tối đa | 15 |
| Kích thước (W*D*H) mm | 442*450*132 |
| Sự sống được thiết kế | 20 năm |
| Tuổi thọ chu kỳ | 6000 chu kỳ |
| Nhóm IP | IP30 |
| Tài liệu vụ án | SPCC |
| Nhiệt độ hoạt động |
Sạc: 0 đến +45°C Xả: -10 đến +55°C Lưu trữ: -20 đến +60°C |
| Nhà ga | M6 |
| Constn Bảng xả điện (Amperes) ở 25°C | |||||
|
Điện áp / Thời gian |
1h | 2h | 3h | 5h | 10h |
| Điện áp xả cuối 40.5V | 100A | 50A | 33.3A | 20A | 10A |
| Bảng xả năng lượng liên tục (Watt) ở 25°C | |||||
|
Điện áp / Thời gian |
1h | 2h | 3h | 5h | 10h |
| Điện áp xả cuối 40.5V | 4800W | 2400W | 1600W | 960W | 480W |
5) Đơn vị giám sát môi trường
Đơn vị giám sát môi trường (FSU) là một thiết bị FSU (Đơn vị giám sát thực địa) có hiệu suất cao và chi phí thấp tích hợp Mô-đun thu thập dữ liệu, xử lý giao thức thông minh và truyền thông.
Là một DAC thông minh (Data Acquisition Controller) được lắp đặt trong mọi trạm viễn thông hoặc trạm cơ sở trong Hệ thống giám sát điện và môi trường,FSU truy cập các cảm biến khác nhau để có được các dữ liệu môi trường khác nhau và trạng thái thiết bị không thông minh và giao tiếp với các thiết bị thông minh (bao gồm cả nguồn điện viễn thông), pin lithium BMS, điều hòa không khí, vv) thông qua RS232/485, Modbus hoặc các loại giao diện truyền thông khác.FSU thu thập dữ liệu sau trong thời gian thực và cung cấp cho trung tâm giám sát từ xa thông qua B-Interface, giao thức SNMP.
Giám sát môi trườngbiểu đồ opological:
6) Cảm biến
Một loạt các cảm biến có thể được tích hợp vào hệ thống điện viễn thông năng lượng lai ESTEL, để cung cấp giám sát trực tuyến và báo động cho điều kiện môi trường hoạt động của hệ thống điện.
| Cảm biến | Chức năng |
| Bộ cảm biến từ tính cửa | Kiểm tra trạng thái mở cửa và báo động |
| Cảm biến nước | Phòng giám sát và báo động ngâm nước |
| Cảm biến khói | Theo dõi và báo động khói cháy |
| Cảm biến nhiệt độ và độ ẩm | Kiểm tra nhiệt độ và độ ẩm và báo động |
| Cảm biến mức dầu | Kiểm tra mức nhiên liệu và báo động |
