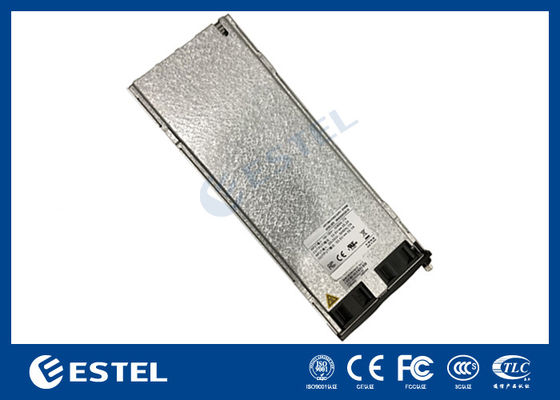

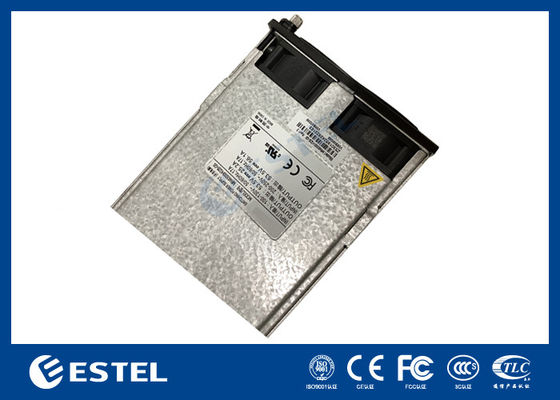

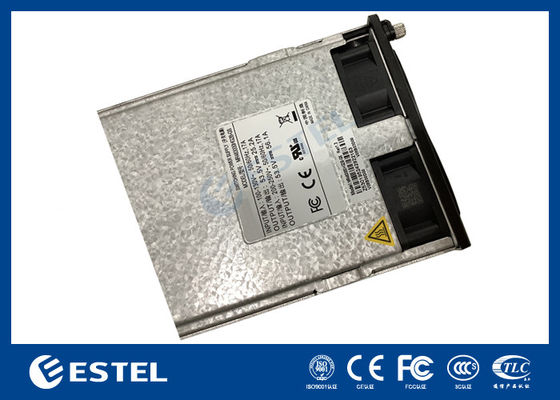

MR483000HG2B-GS 48V 3000W Mô-đun hiệu suất cao mô-đun HOT SWAPPLE RETING RANGE 85 290VAC
Thông tin chi tiết sản phẩm
Mô-đun chỉnh sửa 48V 3000W
,Điện lực viễn thông có thể đổi nóng
,Máy chỉnh phạm vi đầu vào rộng
MR483000HG2B-GS 48V 3000W High Efficiency Rectifier Module Hot Swappable Wide Input Range 85 290VAC
MR483000HG2B-GS là một thiết bị cung cấp điện chuyển đổi điện áp biến đổi chuẩn thành 48Vdc ổn định cho
hệ thống cung cấp điện liên lạc.
Đối với dung lượng tải lớn hơn, các mô-đun chỉnh có thể được kết nối song song hoặc một mô-đun giám sát độc lập bổ sung có thể được sử dụng để điều khiển thông minh.
Các mô-đun chỉnh chính là một đơn vị mô-đun cắm được thiết kế để tương thích với giá đỡ và tủ.
Sự xuất hiện của hệ thống điện viễn thông
Đưa ra mô-đun hệ thống điện viễn thông
|
Độ tin cậy |
|
|
MTBF |
>500.000 giờ (25°C) |
|
Nghe được ồn |
|
|
Thông số kỹ thuật |
≤55dB ((A) (40°C) |
Mô tả giao diện của Hệ thống điện viễn thông
Định nghĩa về ngón tay vàng của mô-đuncủa hệ thống điện viễn thông
|
Đinh số |
Mô tả chức năng pin |
|
1,2 |
48V đầu ra |
|
3,4 |
Sạc trước |
|
5,6 |
Nguồn phát 48V+ |
|
7 |
Đường dây địa chỉ nhóm của bộ chỉnh |
|
8 |
Đường dây địa chỉ bên trong của bộ chỉnh |
|
13 |
CANL |
|
14 |
CANH |
|
31,32 |
mặt đất bảo vệ module |
|
33,34 |
Nhập AC trung tính ((N) |
Phân tích mô-đun của hệ thống điện viễn thông
Mô tả các đèn chỉ số của mô-đun điều chỉnhcủa hệ thống điện viễn thông
|
Chỉ số |
Chỉ số màu sắc |
Tình trạng |
Mô tả tình trạng |
Giải pháp đề xuất |
|
Sức mạnh chỉ số |
Xanh |
Trên |
Đầu vào AC của mô-đun bình thường. |
Tình trạng bình thường, không cần hành động |
|
Bỏ đi. |
Các đầu vào AC của mô-đun là bất thường (không có sức mạnh đầu vào nguồn cung cấp, nguồn cung cấp điện vào điện áp quá cao và điện áp thấp, v.v.) |
Kiểm tra xem đầu vào là bình thường; nếu đầu vào là bình thường, thay thế Mô-đun điều chỉnh |
||
|
4Hz nhấp nháy (4 lần/giây) |
Tình trạng truy vấn thủ công |
Tình trạng bình thường, không cần hành động |
||
|
Cảnh báo chỉ số |
Màu vàng |
Bỏ đi. |
Không có báo động bất thường. |
Tình trạng bình thường, không cần hành động |
|
Trên |
Cảnh báo trước nhiệt độ (nhiệt độ xung quanh vượt quá 65 °C ~ tắt quá nhiệt) |
Kiểm tra xem không khí của mô-đun bị chặn và liệu nhiệt độ môi trường xung quanh là bình thường |
||
|
Tắt không hoạt động (khi mô-đun đang không hoạt động) tắt, chỉ có chỉ báo bảo vệ được bật, và mô-đun không báo hiệu báo động) |
Tình trạng bình thường, không cần hành động |
|||
|
290Vac điện áp < 300Vac |
Kiểm tra xem điện áp đầu vào là bình thường |
|||
|
Hạn chế dòng điện của module |
Tình trạng bình thường, không cần hành động |
|||
|
4Hz nhấp nháy (4 lần/giây) |
Lỗi địa chỉ phần cứng của module |
Kiểm tra nếu mô-đun được chèn vào vị trí và khóa |
||
|
0.5Hz nhấp nháy (1 lần/2s) |
Truyền thông giữa mô-đun và bên ngoài bị gián đoạn. |
Thay đổi mô-đun chỉnh hoặc Mô-đun giám sát; kiểm tra hệ thống dây điện bus CAN của hệ thống điện có lỗi không |
||
|
Chỉ số lỗi |
Màu đỏ |
Bỏ đi. |
Không có báo động bất thường. |
Tình trạng bình thường, không cần hành động |
|
Trên |
Khả năng đầu ra bị khóa do điện áp quá cao hoặc mô-đun không được đưa vào vị trí |
Tháo phích mô-đun rectifier, chờ hơn 1 phút, và sau đó chèn nó |
||
|
Không có đầu ra do lỗi bên trong của mô-đun chỉnh |
Thay đổi mô-đun chỉnh |
-
