Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | 482,6(W)*350,0(D)*3U(H) | Công suất chỉnh lưu tối đa: | 18kW |
|---|---|---|---|
| Mô-đun chỉnh lưu: | 3kw, 6 chiếc | Bộ điều khiển: | MC2600 |
| SNMP: | Đúng | RS485: | Đúng |
| Có thể tùy chỉnh: | Đúng | Bưu kiện: | thùng carton/vỏ gỗ |
| Làm nổi bật: | Hệ thống điều chỉnh viễn thông DC48V,Hệ thống điện viễn thông 300A,RS485 điều chỉnh giám sát từ xa |
||
Tổng quan sản phẩm

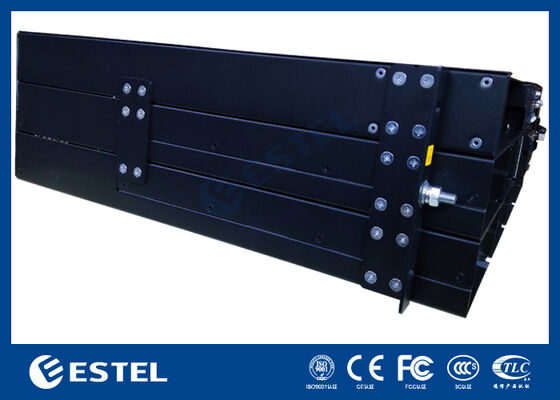

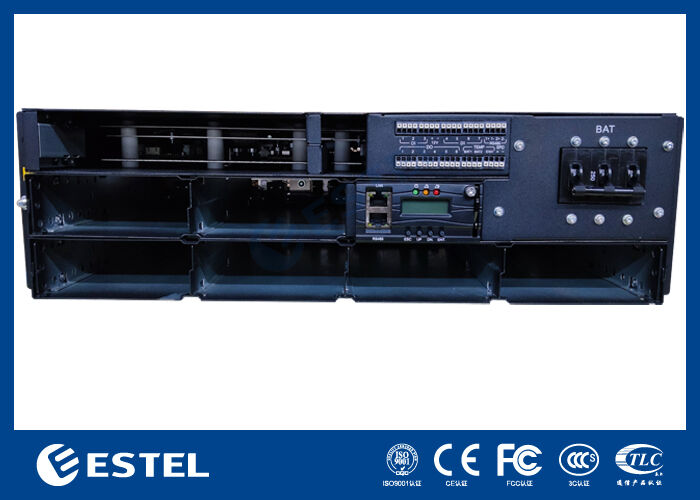

ET48300-M5E63Hệ thống cung cấp điện DC rack cung cấp một giải pháp điện DC có dung lượng cao, linh hoạt được thiết kế đặc biệt cho cơ sở hạ tầng viễn thông, hoạt động trung tâm dữ liệu,và các ứng dụng công nghiệp đòi hỏi phân phối điện DC đáng tin cậy. Nó chấp nhận 380VAC (tương thích với một pha và ba pha) và cung cấp đầu ra DC ổn định có thể điều chỉnh giữa 43VDC đến 58VDC, với điểm hoạt động danh nghĩa là 53,5VDC.Cung cấp công suất đầu ra tối đa 18kW, hệ thống này hỗ trợ đáng tin cậy các thiết bị có nhu cầu cao trong khi đạt được hiệu quả chuyển đổi điện năng vượt quá 96%.
Với thiết kế mô-đun và dư thừa, hệ thống hỗ trợ tối đa 6 * 3000W mô-đun chỉnh sửa được cấu hình cho N + 1 dư thừa, với mỗi mô-đun nhỏ gọn nặng dưới 2kg.Các máy chỉnh sửa sử dụng làm mát không khí ép, đạt được một yếu tố năng lượng gần với đơn vị (≥ 0,99), và duy trì biến dạng hài hòa tổng thể thấp (THDi ≤ 5%) để chuyển đổi năng lượng hiệu quả và sạch.và bảo vệ xâm nhập IP20, khung gầm gắn rack 3U nhấn mạnh an toàn hoạt động, dễ dàng phục vụ và tích hợp trực tiếp vào tủ 19 inch tiêu chuẩn.
Bảng phân phối DC được trang bị bộ ngắt mạch pin 1 * 250A và bao gồm chức năng LLVD & BLVD để quản lý năng lượng an toàn và linh hoạt.Hệ thống thông minh được cung cấp bởi một bộ điều khiển chuyên dụng có 3 đầu vào cảm biến tương tự, 7 đầu vào trạng thái kỹ thuật số và 6 bộ chuyển tiếp báo động liên lạc khô có thể cấu hình.trong khi màn hình LCD tích hợp cho phép xem và cấu hình trạng thái địa phương.
Được thiết kế để hoạt động trong các điều kiện đòi hỏi, hệ thống hoạt động trên một phạm vi nhiệt độ mở rộng từ 40 ° C đến + 65 ° C, dung nạp độ ẩm tương đối từ 5% đến 95% (không ngưng tụ),và duy trì hiệu suất đầy đủ ở độ cao lên đến 3000 métKết hợp kiến trúc mô-đun có thể mở rộng với độ tin cậy đã được chứng minh,Hệ thống điện DC 18kW này là một giải pháp năng lượng mạnh mẽ và có thể mở rộng cho cơ sở hạ tầng quan trọng, nơi khả năng cung cấp điện là tối quan trọng.
| Loại | ET48300-M5E63 | |||
| Hệ thống | Cấu trúc | 482.6 ((W) * 350.0 ((D) * 3U ((H) | ||
| Trọng lượng | ≤15kg (không có máy chỉnh) | |||
| Chế độ làm mát | Làm mát tự nhiên | |||
| Chế độ cài đặt | Lắp đặt trên kệ 19 inch hoặc bên trong tủ | |||
| Chế độ cáp | Cổng đầu vào và cổng đầu ra | |||
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ | |||
| Mức độ bảo vệ | IP20 | |||
| AC Phân phối |
Chế độ đầu vào | 380VAC, tương thích cho một pha và ba pha | ||
| Tần số đầu vào | 45~65Hz, giá trị định số: 50Hz/60Hz | |||
| DC Phân phối |
Điện áp đầu ra | -43~-58VDC, giá trị định danh: -53.5VDC | ||
| Công suất tối đa | 18kW ((6*3kw, N + 1 dư thừa) | |||
| Máy cắt pin | 1*250A | |||
| Máy ngắt tải |
LLVD: 1*<125A/1PN (được giữ) BLVD: 6*≤63A/1PN+2*≤125A/1PN (được giữ) |
|||
| Máy chỉnh sửa | Điện áp đầu vào | 85VAC~300VAC, định lượng 220VAC | ||
| Hiệu quả | >96% | |||
| Sức mạnh định số | 3000W ((176~300VAC) | |||
| Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới 50°C) | |||
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| Trọng lượng | ≤2kg | |||
| Chế độ làm mát | Làm mát ép buộc | |||
| Nhân tố công suất | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Điện đồng mạch | ¥43 ~ ¥58VDC, chỉ số ¥53.5VDC, tối đa 55A | |||
| Máy điều khiển | Nhập tín hiệu | 3 AI (3 nhiệt độ môi trường), 7 DI | ||
| Khả năng báo động | 6 tiếp xúc khô | |||
| Cổng liên lạc | RS232/485, SNMP | |||
| Chế độ hiển thị | LCD | |||
| Môi trường | Hoạt động nhiệt độ |
-40 °C ~ +65 °C (sức mạnh toàn bộ dưới 50 °C) | ||
| Nhiệt độ lưu trữ | -40°C~+70°C | |||
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) | |||
| Độ cao | 0 ~ 3000m(Nếu độ cao nằm trong phạm vi 2000m đến 3000m, vận hành tối đa nhiệt độ giảm 1 ° C khi độ cao tăng 200m.) |
|||
