ET48100P5E22 Hệ thống phân phối nguồn DC gắn trên giá cho mạng viễn thông với 8 đầu ra nguồn cấp dữ liệu, 2 đầu vào pin và giám sát tích hợp
Thông tin chi tiết sản phẩm
hệ thống nguồn viễn thông gắn trên giá đỡ
,phân phối nguồn DC có giám sát
,hệ thống nguồn viễn thông 8 đầu ra
ET48100P5E22 Hệ thống phân phối điện DC gắn trên kệ cho mạng viễn thông với 8 đầu ra bộ cấp 2 đầu vào pin và giám sát tích hợp
Mô tả sản phẩm của hệ thống phân phối điện DC

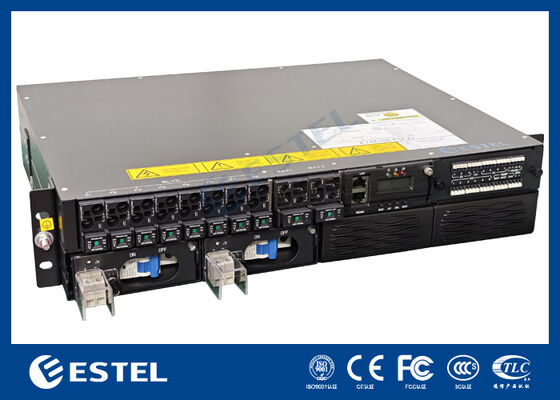

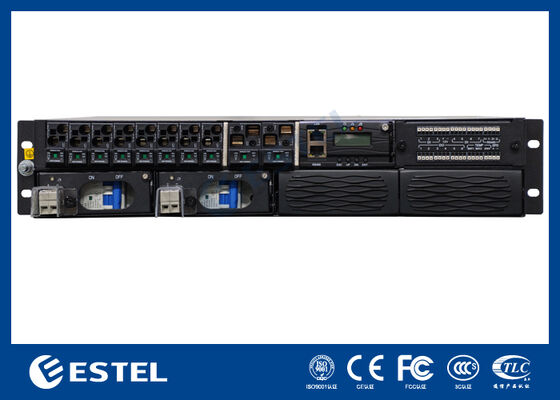

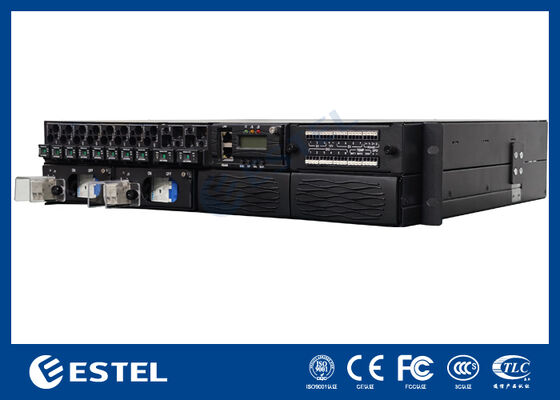

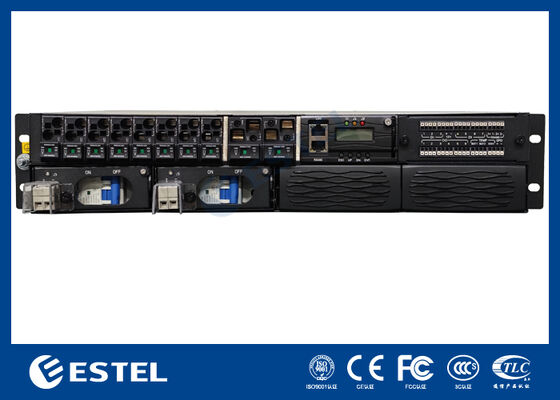

ET48100-P5E22 là một hệ thống phân phối điện DC gắn trên kệ được thiết kế cho tủ viễn thông, các trang web truyền thông và phòng thiết bị mạng đòi hỏi phân phối DC tập trung,truy cập pin và giám sát từ xaDựa trên hình ảnh sản phẩm, hệ thống có khung hình ngang nhỏ gọn, bố trí dây dẫn truy cập phía trước và bộ điều khiển tích hợp.làm cho nó phù hợp với việc lắp đặt tủ trong đó hiệu quả không gian và sự tiện lợi của dịch vụ là quan trọngBảng phía trước được chia thành khu vực đầu ra bộ cấp, khu vực đầu vào pin, khu vực điều khiển và truyền thông và khu vực đầu cuối báo động / tín hiệu, cho phép cài đặt dễ dàng hơn,xác định và bảo trì mạch.
Các đặc điểm chính của hệ thống phân phối điện DC
• Mô hình được xác định trên nhãn trên cùng: ET48100-P5E22
• Chassis nhỏ gọn gắn trên giá đỡ để tích hợp tủ viễn thông
• 8 vị trí bộ cấp dữ liệu DC được đánh dấu từ F1 đến F8
• 2 cổng đầu vào pin được đánh dấu là BAT1 và BAT2
• 1 vị trí BLVD được đánh dấu trên khu vực phân phối phía trước
• Bộ điều khiển tích hợp màn hình LCD, đèn LED trạng thái và phím điều khiển
• Cổng liên lạc tích hợp bao gồm 1 cổng LAN và 1 cổng RS485
• Khối đầu cuối tín hiệu riêng biệt cho các kết nối DI, DO, nhiệt độ, pin và môi trường
• Thiết kế truy cập phía trước để đơn giản hóa hệ thống dây điện, kiểm tra và bảo trì
Thông số kỹ thuật của hệ thống phân phối điện DC
|
Điểm |
Thông số kỹ thuật |
|
Mô hình |
ET48100-P5E22 |
|
Loại sản phẩm |
Hệ thống phân phối điện DC gắn trên kệ |
|
Loại thiết bị |
Thiết lập giá đỡ / tủ ngang |
|
Cấu trúc khoang |
Chassis kim loại thấp với bố cục truy cập phía trước |
|
Số lượng đầu ra của bộ cấp |
8 cách cho ăn, được đánh dấu F1F8 |
|
Số lượng pin |
2 đầu vào pin, được dán nhãn BAT1 và BAT2 |
|
Nhãn cắt tải |
1 vị trí được đánh dấu BLVD |
|
Hiển thị bộ điều khiển |
Màn hình LCD tích hợp trên bảng điều khiển phía trước |
|
Chìa khóa điều khiển |
4 phím: ESC, UP, DN, ENT |
|
Đèn LED trạng thái bộ điều khiển |
4 chỉ số phía trước hiển thị trên màn hình |
|
Cổng mạng |
1 × cổng LAN |
|
Cổng liên lạc hàng loạt |
1 × cổng RS485 |
|
Điện tử đầu vào đầu cuối |
7 thiết bị đầu cuối DI, có nhãn DI 1?? 7 |
|
Cụm đầu ra kỹ thuật số |
6 thiết bị đầu cuối DO, có nhãn DO 1 ¢ 6 |
|
Nhãn tín hiệu phụ trợ |
Nhãn thiết bị đầu cuối bao gồm 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Cổng tín hiệu RS485 bổ sung |
Nhãn RS485+ / RS485- trên khối đầu cuối tín hiệu |
|
Định dạng phân phối phía trước |
Bộ phận cấp thức ăn, pin, bộ điều khiển và thiết bị đầu cuối tích hợp trên một bảng phía trước |
|
Truy cập cơ học |
Hoạt động và dịch vụ phía trước |
|
Nắp khoan |
Các tai kéo được cung cấp ở cả hai bên của khung xe |
|
Ứng dụng |
Các tủ viễn thông, phòng liên lạc, các địa điểm truyền, hệ thống hỗ trợ và phân phối DC |
Hướng dẫn hoạt động của hệ thống phân phối điện DC
-
Lắp đặt ET48100-P5E22 vào kệ hoặc tủ tiêu chuẩn bằng cách sử dụng các hỗ trợ gắn bên.
-
Kết nối các mạch cấp thức ăn thông qua phần phân phối phía trước có nhãn F1 đến F8 theo thiết kế dự án.
-
Kết nối dây pin qua các vị trí BAT1 và BAT2 và xác minh cực chính xác trước khi đưa vào sử dụng.
-
Sử dụng giao diện LAN hoặc RS485 để kết nối hệ thống với nền tảng giám sát để giám sát tình trạng và báo cáo báo động.
-
Đưa tín hiệu bên ngoài qua khối đầu cuối theo các nhãn cho DI, DO, TEMP, BAT và ENV.
-
