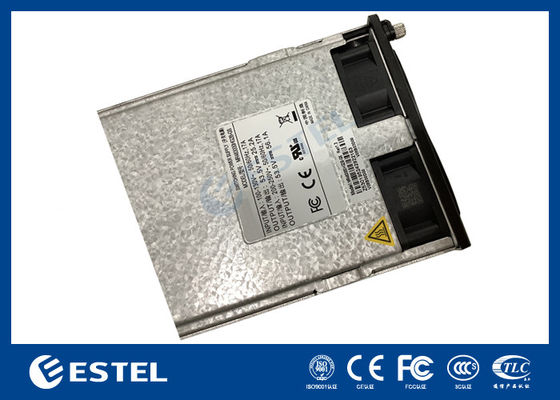

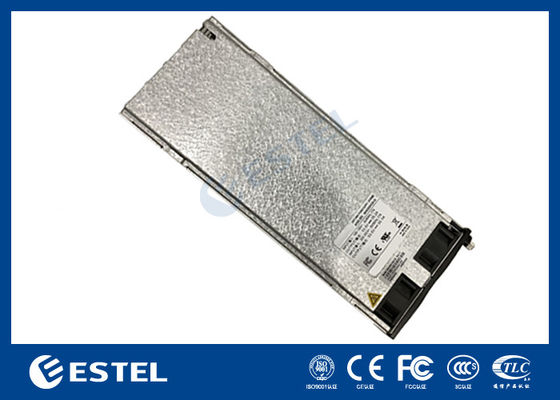

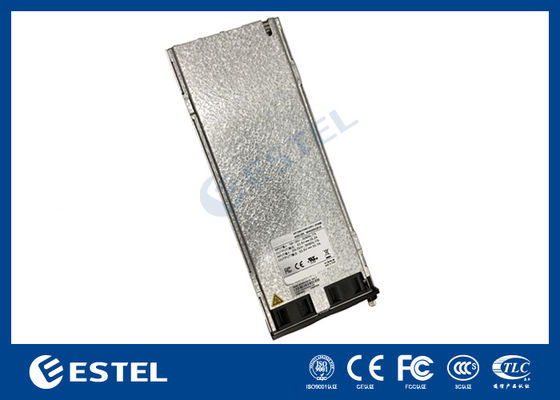

MR484000SG1 Mô-đun nguồn viễn thông hiệu suất cao 4000W 75A, hiệu suất 96%, đầu vào rộng 85-300VAC, có thể thay nóng

MR484000SG1 4000W 75A High Efficiency Communication Power Module 96 phần trăm hiệu quả đầu vào rộng 85 300VAC Hot Swappable

1Các thông số kỹ thuật điện

1.1 Đặc điểm đầu vào

Lưu ý: 1. Điện áp khởi động tối thiểu là dưới 95VAC.

1.2 Đặc điểm đầu ra

1.2.1 Điều chỉnh điện áp đầu ra và dòng điện tỷ lệ

Lưu ý: Điều chỉnh dòng điện đầu ra và ngắt liên lạc của mô-đun điều chỉnh là như sau:

1) Lượng điện đầu ra của mô-đun thẳng dẫn có thể được điều chỉnh theo lệnh hiện tại.

2) Nếu giao tiếp giữa mô-đun chỉnh và mô-đun giám sát bị gián đoạn trong hơn 1 phút, đầu ra của mô-đun chỉnh sẽ tự động trở lại 53.5V và tình trạng của

dòng chảy không giới hạn.

1.2.2 Lượng sản xuất sóng và tiếng ồn

Lưu ý: 1) Xét nghiệm sóng và tiếng ồn: băng thông sóng và tiếng ồn được đặt ở 20 MHz.

1.2.3 Động lực đầu ra phản ứng

Lưu ý: chu kỳ nhảy tải 4ms.

1.2.4 Lượng sản xuất vượt quá

Lưu ý: Phạm vi tải trong quá trình thử nghiệm: tối thiểu đến tối đa.

1.2.5 Thời gian trì hoãn khởi động đầu ra

Lưu ý: Thời gian trì hoãn khởi động là thời gian từ nguồn điện biến đổi sang điện áp đầu ra 42VDC.

1.2.6 Chuyển đổi công suất

Các đầu ra 53,5 ~ 58V dựa trên sức mạnh giới hạn trên, và đầu ra 42 ~ 53,5V dựa trên các đặc điểm bên ngoài và giới hạn sức mạnh tỷ lệ

Trên đây là một đường cong giới hạn công suất đầu ra tối đa theo điện áp đầu vào; tất cả đều là

các giá trị giới hạn lý thuyết, và giới hạn thực tế sẽ có một độ lệch nhất định do độ chính xác điện áp đầu vào (± 2V), độ chính xác điện áp đầu ra (± 0,6%) và độ chính xác dòng điện đầu ra (0,8A);Lỗi điện áp của điểm chuyển đổi điện năng là < ± 2V.

1.2.7 Tính năng đầu ra

Ghi chú: Những giá trị giới hạn trên là các giá trị giới hạn lý thuyết, giới hạn thực tế sẽ có một độ lệch nhất định do độ chính xác hiện tại (lỗi hiện tại < ± 0,8A).

1.2.7 Thời gian trì hoãn khởi động đầu ra

Lưu ý: Thời gian trì hoãn khởi động là thời gian từ nguồn điện xoay sang điện áp đầu ra đến 42

1.2.8 Đường cong giảm nhiệt độ quá cao

Lưu ý:

Nhập lớn hơn 200Vac, đầu ra 53,5 ~ 58V dựa trên điện năng giới hạn trên, và đầu ra 42 ~ 53,5V dựa trên các đặc điểm bên ngoài và tỷ lệ của giới hạn điện năng;

Đầu vào nhỏ hơn 200Vac, và đầu ra 53,5 ~ 58V được giới hạn theo tỷ lệ với giới hạn công suất đầu vào; đầu ra 42 ~ 53.5V bị giới hạn theo tỷ lệ các đặc điểm bên ngoài và giới hạn công suất đầu vào.

Các giá trị giới hạn trên là các giá trị giới hạn lý thuyết, và giới hạn thực tế sẽ có một độ lệch nhất định do độ chính xác nhiệt độ xung quanh (± 2 °), độ chính xác điện áp đầu vào (± 2V), độ chính xác điện áp đầu ra (± 0.6%) và độ chính xác dòng điện đầu ra (0.8A); sai số nhiệt độ môi trường xung quanh của điểm định danh nhỏ hơn ± 2 °C.

1.2.9 Điện áp tiếng ồn

1.3 Chức năng bảo vệ

1.3.1 Khẩu mạch đầu ranó bảo vệ

1.3.2 Điện áp quá cao đầu ra bảo vệ

Bảo vệ quá điện áp có thể được chia thành bảo vệ quá điện áp bên trong và bên ngoài. Phạm vi lỗi quá điện áp bên trong là 58,5VDC ~ 60,5VDC, có thể được thiết lập bằng cách giám sát. Trong trường hợp thất bại,các khóa mô-đun. Nếu điện áp bên ngoài lớn hơn 63VDC và kéo dài hơn 500ms, mô-đun bị khóa. Sau khi vào trạng thái bảo vệ máy khóa, cần phải ngắt kết nối nguồn điện AC trước tiên,và sau đó bật điện lại, để điện có thể hoạt động trở lại.

1.3.3 Khả năng sản xuất cảnh báo điện áp thấp

Phạm vi là 37VDC ~ 39VDC. Khi nó thấp hơn giá trị báo động điện áp thấp, nó sẽ ra bình thường và báo cáo báo động.

1.3.4 Tăng điện áp đầu vào prothế

Lưu ý: Bảo vệ điện áp quá cao đầu vào phải được thử nghiệm ở tải trọng định số 75A.

1.3.5 Nhập điện áp thấp bảo vệ

1.3.6 Nhiệt độ cao hơnbảo vệ

1.4 Chức năng giao tiếp giữa máy điều chỉnh mô-đun và giám sát mô-đun

Chế độ liên lạc bus CAN được áp dụng giữa mô-đun điều chỉnh và mô-đun giám sát, hỗ trợ nâng cấp phiên bản phần mềm từ xa và địa chỉ của mô-đun có thể được đặt thông qua

bảng địa chỉ.

Sau khi liên lạc giữa mô-đun chỉnh và giám sát bị gián đoạn trong 1 phút,Mô-đun điều chỉnh khởi động và các giá trị giới hạn điện áp đầu ra và dòng quay trở lại các giá trị mặc định.

Giao diện CAN trong mô-đun điều chỉnh cần phải được thiết kế riêng biệt.

Thông tin giám sát chính của mô-đun điều chỉnh là như sau:

1) Chức năng điều chỉnh điện áp và điều chỉnh dòng điện: để đáp ứng các yêu cầu sạc nổi của pin và đáp ứng các yêu cầu điều chỉnh điện áp;

2) Điều khiển máy chuyển đổi mô-đun duy nhất;

3) Thông tin phản hồi về bảo vệ và báo động:

lỗi tiện ích: lỗi tiện ích (sản lượng AC trên điện áp);

Bảo vệ module: cảnh báo nhiệt độ;

Trục trặc của mô-đun: không có đầu ra do ngắt quá điện áp, lỗi quạt, ngắt quá nhiệt độ hoặc các lý do bên trong khác của mô-đun;

(Mô-đun nằm trong trạng thái ngủ đông và tắt, và sự cố nguồn điện không được báo cáo cho lỗi mô-đun).

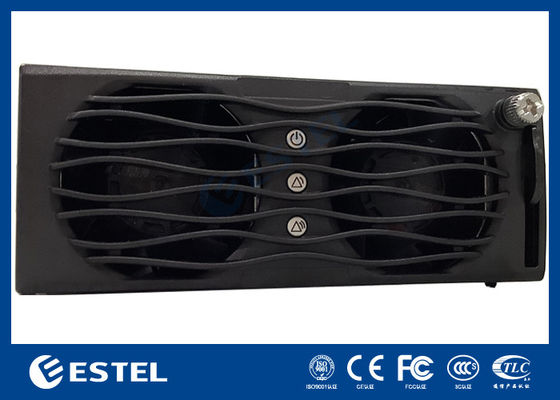

1.5 Đèn LED

Chỉ số nguồn cung cấp năng lượng LED được lắp đặt ở phía bên của bảng điều khiển điện.

2. Khử nhiệt Performance

2.1 Khép kín Kháng trở

2.2 Chống điện áp cao

Lưu ý: nếu mạch có thiết bị bảo vệ sét, thử nghiệm điện áp nên được thực hiện sau khi mở ống khe điện, các đường dẫn đầu vào nên được kết nối ngắn (L & N) với nhau,và tất cả các đường dẫn đầu ra nên được kết nối ngắn với nhau.

3Các tiêu chuẩn an toàn

An toàn nguồn cung cấp điện đáp ứng các tiêu chuẩn sau:

GB4943

IEC/EN60950 IEC/EN62368-1

Chứng nhận an toàn nguồn điện:

Chứng nhận CE (yêu cầu của hướng dẫn LVD và EMC)
