Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước chỉnh lưu: | 482,5mm(W)*350mm(D)*12U(H) | Điện áp đầu vào AC: | 1 pha 220VAC |
|---|---|---|---|
| Điện áp đầu vào DC: | 120VDC đến 425VDC | Công suất đầu ra: | 16kw+16kw(Dự phòng N+1) |
| Mô-đun chỉnh lưu: | 4 * 4kw | Mô-đun Pv: | 6 * 3kw |
| Bảo vệ tải: | LLVD/BLVD | Giao tiếp: | RS485/SNMP |
| Làm nổi bật: | Bộ chỉnh lưu nguồn hybrid 30kw,Hệ thống nguồn viễn thông 12U,Bộ chỉnh lưu giao tiếp RS485 |
||

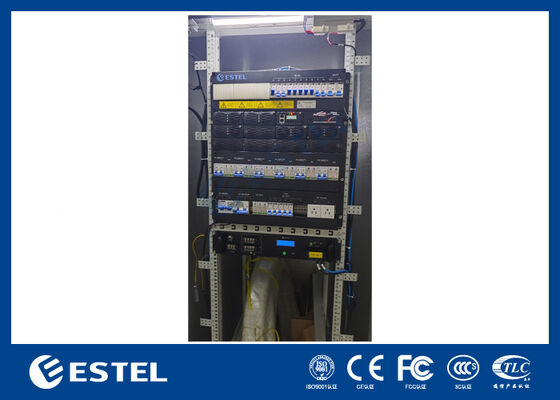

96% hiệu suất cao 12U Hệ thống điều chỉnh năng lượng lai RS485 Truyền thông
Tổng quan sản phẩmcủa Hệ thống điều chỉnh năng lượng lai 12U
Được thiết kế cho cơ sở hạ tầng viễn thông, trung tâm dữ liệu vừa và lớn, và các điều kiện môi trường đòi hỏi,Hệ thống điều chỉnh năng lượng lai 12U cung cấp phân phối điện AC và DC ổn định. Nó chấp nhận đầu vào kép 220V AC và quang điện (PV) và tạo ra một đầu ra DC được điều chỉnh chính xác từ 43V đến 58V (thường là 53,5V).hệ thống cung cấp đầu ra 110V AC ở 16A, hoàn chỉnh với lớp bảo vệ siêu cường C. Với công suất tối đa là 30kW và hiệu quả chuyển đổi vượt quá 96% trên hầu hết phạm vi tải của nó,đơn vị giảm đáng kể tiêu thụ năng lượng và nhu cầu làm mát liên quan.

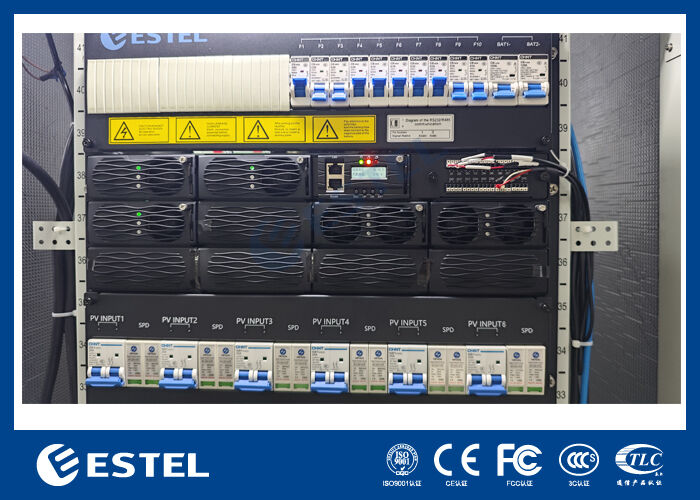

Được xây dựng để hoạt động liên tục, bộ điều chỉnh có thể chứa tối đa 10 mô-đun chuyển đổi nóng (6 * 3kw được cung cấp bởi PV và 4 * 4kw bởi AC), hỗ trợ N + 1 hoặc cấu hình dư thừa cao hơn.Mỗi mô-đun có tính năng làm mát bằng không khí ép, điều chỉnh yếu tố điện năng hoạt động (PFC ≥ 0,99) và biến dạng tổng hài hòa thấp (THDi ≤ 5%), đảm bảo tương tác lưới sạch và đầu ra ổn định.Chassis gắn rack 19 inch được đánh giá IP20Khả năng chuyển đổi nóng truy cập phía trước đơn giản hóa bảo trì, trong khi các thanh bus đồng gắn phía sau cung cấp một đường kết nối xung thấp, dòng điện cao.
Phân phối DC tích hợp bao gồm ngắt điện áp thấp pin (BLVD), cho phép giảm tải ưu tiên để bảo tồn dự trữ pin quan trọng trong thời gian mất điện.Một bộ điều khiển hệ thống tiên tiến cung cấp giám sát toàn diện và logic có thể lập trình thông qua đầu vào tương tự (AI), đầu vào kỹ thuật số (DI) và đầu ra kỹ thuật số (DO). Quản lý từ xa được hỗ trợ thông qua giao diện RS485 và SNMP, cung cấp cho các nhà khai thác tầm nhìn đầy đủ vào các báo động, số liệu hiệu suất,và tình trạng chỉnh sửaMột màn hình LCD ở mặt trước cũng cho phép cấu hình và chẩn đoán thuận tiện tại chỗ.
Cơ bảnThông số kỹ thuật của hệ thống điều chỉnh năng lượng lai 12U
| Cấu trúc | 482.5mm ((W) * 350mm ((D) * 12U ((H) |
| Trọng lượng | ≤50kg (không có máy thẳng) |
| Chế độ làm mát | Làm mát tự nhiên |
| Chế độ cài đặt | Đứng trên kệ 19 inch |
| Bảo trì | Bảo trì phía trước, hỗ trợ thay đổi lớp module |
| Mức độ bảo vệ | IP20 |
Phân phối điệncủa hệ thống điều chỉnh năng lượng lai 12U
|
|
Input volatage | đơn pha 220VAC |
| Bộ ngắt đầu đầu | 2 * 125A 2P ((một cho dự phòng) | |
| Tần số đầu vào | 45~65Hz, giá trị định số: 50Hz/60Hz | |
| Sản lượng | 110VAC, 2 * 63A 1P, 3 * 32A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
Điện áp đầu vào | 120VDC đến 425VDC |
| Bộ ngắt đầu đầu | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| Điện áp đầu ra | -43~-58VDC, giá trị định danh: -53.5VDC | |
|
|
16kw + 18kw ((N + 1 dư thừa) |
|
| Bộ ngắt pin | Bộ ngắt mạch 2*125A 1P | |
| Bộ ngắt tải | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Mô-đun điều chỉnhcủa hệ thống điều chỉnh năng lượng lai 12U
| Điện áp đầu vào | 85VAC~300VAC, định lượng 220VAC |
| Hiệu quả | >96% |
| Sức mạnh định số | 4000W ((176~300VAC) |
| Nhiệt độ hoạt động | -40°C~+75°C ((50°C @ toàn năng) |
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U cao) |
| Trọng lượng | ≤2kg |
| Chế độ làm mát | Làm mát ép buộc |
| Nhân tố công suất | ≥ 0.99 |
| THD | ≤ 5% |
| Điện đồng mạch | ¥43 ~ ¥58VDC, định mức ¥53.5VDC, tối đa 55A |
PVMô-đuncủa hệ thống điều chỉnh năng lượng lai 12U
| Điện áp đầu vào | 120 đến 425VDC.được đánh giá là 340VDC |
| Hiệu quả | >96% |
| Sức mạnh định số | 3000W (((200 đến 425VDC) |
| Nhiệt độ hoạt động | -40°C~+75°C ((50°C @ toàn năng) |
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U cao) |
| Trọng lượng | ≤2kg |
| Chế độ làm mát | Làm mát ép buộc |
| Nhân tố công suất | ≥ 0.99 |
| THD | ≤ 5% |
| Điện đồng mạch | ¥43 ~ ¥58VDC, định mức ¥53.5VDC, tối đa 55A |
Bộ điều khiển của hệ thống điều chỉnh năng lượng lai 12U
| Máy điều khiển | Mô hình: MC2900 |
| Nhập tín hiệu | 2 AI, 6 DI |
| Khả năng báo động | 6 DO |
| Truyền thông |
RS485: Được hỗ trợ |
| Chế độ hiển thị | Màn hình LCD |
Môi trường của hệ thống điều chỉnh năng lượng lai 12U
| Hoạt động nhiệt độ |
-40 °C ~ +65 °C (sức mạnh toàn bộ dưới 50 °C) |
| Nhiệt độ lưu trữ | -40°C~+70°C |
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) |
|
|
0 ~ 3000m ((Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.) |
