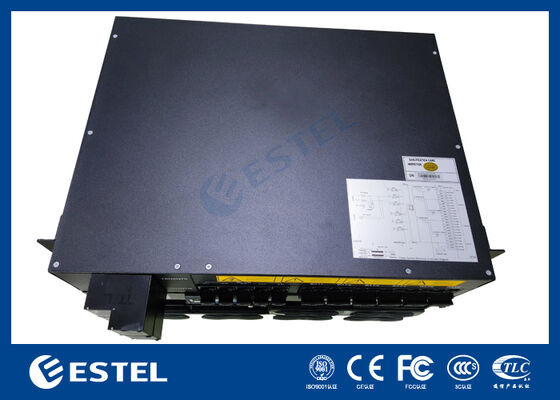

Hệ thống phân phối điện DC mô-đun 19 inch cho mạng viễn thông với đầu vào pin và giám sát tích hợp
Thông tin chi tiết sản phẩm
Hệ thống điện DC mô-đun 19 inch
,Phân phối điện viễn thông với đầu vào pin
,hệ thống điện viễn thông giám sát tích hợp
Hệ thống phân phối điện DC mô-đun 19 inch cho mạng viễn thông với đầu vào pin và giám sát tích hợp
Mô tả sản phẩm của hệ thống phân phối điện DC
Hệ thống phân phối điện DC mô-đun 19 inch được thiết kế cho các ứng dụng viễn thông, nơi phân phối điện DC đáng tin cậy và tập trung là điều cần thiết.Phòng truyền thông, và trung tâm dữ liệu, hệ thống hỗ trợ phân phối điện cho một loạt các thiết bị viễn thông.và được trang bị bộ điều khiển để dễ dàng theo dõi và điều khiển.
Các đặc điểm chính của hệ thống phân phối điện DC
-
Năng lượng điện cao: Được thiết kế để xử lý các ứng dụng viễn thông đòi hỏi với phân phối điện hiệu quả cao.
-
Thiết kế mô-đun: Cấu hình linh hoạt với nhiều đầu ra bộ cấp dữ liệu DC và đầu vào pin để làm dư thừa.
-
Giám sát tích hợp: Bộ điều khiển tích hợp cung cấp phản hồi thời gian thực về trạng thái điện, báo động và tình trạng hệ thống.
-
Định dạng truy cập phía trước: Dễ dàng kết nối dây, dịch vụ và bảo trì liên tục mà không cần tháo đơn vị khỏi kệ.
-
Cổng truyền thông: Bao gồm cổng LAN và RS485 để giám sát từ xa và truyền thông dữ liệu.
Thông số kỹ thuật của hệ thống phân phối điện DC
|
Điểm |
Thông số kỹ thuật |
|
Mô hình |
Hệ thống phân phối điện DC mô-đun 19 inch |
|
Loại sản phẩm |
Hệ thống phân phối điện DC mô-đun gắn trên giá đỡ |
|
Loại thiết bị |
Thiết lập kệ hoặc tủ 19 inch |
|
Cấu trúc khung gầm |
Chassis kim loại thấp với thiết kế truy cập phía trước |
|
Năng lượng định giá |
8 kW đến 21 kW (tùy thuộc vào cấu hình) |
|
Điện áp đầu vào (AC) |
176 ∼ 300 V AC (sản lượng đầu vào phạm vi rộng để linh hoạt) |
|
Điện áp đầu ra (DC) |
−48 V DC (tăng điện viễn thông tiêu chuẩn) |
|
Số lượng đầu ra của bộ cấp |
8 đầu ra bộ cấp dữ liệu, được đánh dấu từ F1 đến F8 |
|
Số lượng pin |
2 đầu vào pin, được dán nhãn BAT1 và BAT2 |
|
Nhãn cắt tải |
1 vị trí được đánh dấu BLVD |
|
Giao diện bộ điều khiển |
Màn hình LCD tích hợp với đèn LED trạng thái và phím điều khiển |
|
Chìa khóa điều khiển |
4 phím: ESC, UP, DN, ENT |
|
Cảng liên lạc |
1 cổng LAN, 1 cổng RS485 để liên lạc từ xa |
|
Các thiết bị đầu vào số |
7 thiết bị đầu cuối DI, có nhãn DI 1?? 7 |
|
Các thiết bị đầu ra số |
6 thiết bị đầu cuối DO, có nhãn DO 1 ¢ 6 |
|
Nhãn tín hiệu phụ trợ |
Nhãn hiệu cho 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Khối đầu cuối tín hiệu |
Bao gồm RS485 + / RS485- khối đầu cuối |
|
Làm mát |
Hệ thống làm mát không khí hiệu quả cho môi trường nhiệt độ cao |
|
Định dạng phân phối phía trước |
Các phần cho bộ cấp, pin, bộ điều khiển và đầu cuối được tích hợp vào một bảng điều khiển phía trước |
|
Thiết bị lắp đặt |
Các tai kéo bao gồm để lắp đặt an toàn trong tủ viễn thông |
|
Truy cập cơ học |
Hoạt động phía trước để dễ dàng bảo trì và nâng cấp |
Hướng dẫn hoạt động của hệ thống phân phối điện DC
-
Lắp đặt: Lắp đặt hệ thống phân phối điện DC vào kệ 19 inch bằng cách sử dụng các kệ gắn bên được cung cấp.
-
Kết nối bộ cấp: Kết nối đầu ra bộ cấp DC với thiết bị thông qua các đầu cuối F1 đến F8 dựa trên thiết kế lắp đặt của bạn.
-
tích hợp pin: đảm bảo cực độ thích hợp khi kết nối đầu vào BAT1 và BAT2 với các dây pin dự phòng.
-
Giám sát từ xa: Sử dụng giao diện LAN hoặc RS485 để kết nối hệ thống với nền tảng giám sát từ xa để cảnh báo thời gian thực và theo dõi hiệu suất.
-
Đường dây tín hiệu: Các tín hiệu bên ngoài (ví dụ: DI, DO, TEMP, BAT, ENV) nên được nối dây thông qua khối đầu cuối tín hiệu chuyên dụng cho mục đích giám sát.
-
