Hệ thống phân phối nguồn DC nhỏ gọn cho Mạng viễn thông và Cơ sở hạ tầng truyền thông với Bảo vệ MCB tích hợp, SPD và Giám sát thông minh
Thông tin chi tiết sản phẩm
hệ thống phân phối nguồn DC nhỏ gọn viễn thông
,hệ thống nguồn viễn thông có bảo vệ MCB
,cơ sở hạ tầng truyền thông giám sát thông minh
Hệ thống phân phối điện DC nhỏ gọn cho mạng viễn thông và cơ sở hạ tầng truyền thông với SPD bảo vệ MCB tích hợp và giám sát thông minh
Mô tả sản phẩm của hệ thống phân phối điện DC

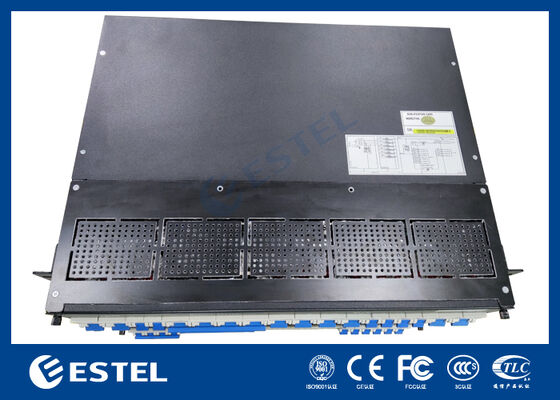

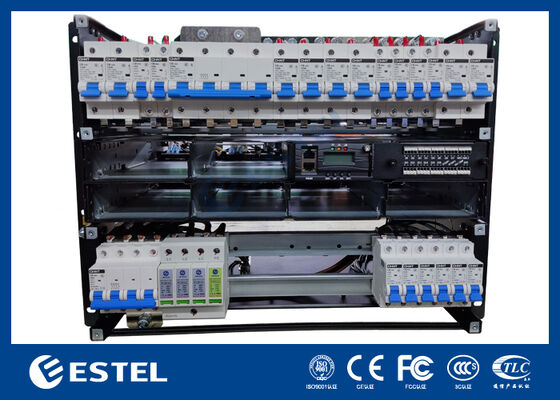

CácHệ thống phân phối điện DC nhỏ gọnđược thiết kế cho các mạng viễn thông, cơ sở hạ tầng truyền thông và các ứng dụng năng lượng quan trọng khác đòi hỏi độ tin cậybảo vệ mạch,bảo vệ tăng áp, vàgiám sát thông minh. Hệ thống được đặt trong mộtvỏ kim loại cỡ 19 inch nhỏ gọnvà nhiều tính năngMCBs (Miniature Circuit Breakers)để bảo vệ quá tải,SPD (công cụ bảo vệ vượt sức mạnh)các mô-đun bảo vệ sóng cao, và mộtĐơn vị giám sát thông minh tích hợp.
Các đặc điểm chính của hệ thống phân phối điện DC
-
Thiết kế nhỏ gọn: 19 inch để sử dụng không gian hiệu quả trong phòng viễn thông và truyền thông.
-
Bảo vệ MCB: MCB đa chi nhánh để phân phối mạch và bảo vệ quá tải hoặc mạch ngắn.
-
Bảo vệ xung đột: Các mô-đun SPD tích hợp đảm bảo an toàn hệ thống khỏi xung đột điện, bảo vệ các thành phần nhạy cảm.
-
Giám sát thông minh: Bộ điều khiển tích hợp với màn hình LCD để hiển thị trạng thái và chẩn đoán địa phương.
-
Giao diện truyền thông: LAN, RS485 và SNMP để giám sát từ xa và tích hợp hệ thống.
-
Định dạng mô-đun: Được thiết kế để định tuyến cáp có tổ chức, đơn giản hóa việc lắp đặt và mở rộng hệ thống trong tương lai.
-
Định dạng dây điện rõ ràng: Thiết kế truy cập phía trước để dễ dàng phục vụ và quản lý cáp tốt hơn.
Thông số kỹ thuật của hệ thống phân phối điện DC
| Điểm | Thông số kỹ thuật |
| Loại sản phẩm | Hệ thống phân phối điện DC |
| Cấu trúc khoang | Tủ kim loại, thiết kế nhỏ gọn cho hiệu quả không gian |
| Điện áp đầu vào định số | -48 V DC |
| Năng lượng đầu ra | Tối đa 10 kW, tùy thuộc vào cấu hình |
| Cấu hình bảo vệ | Nhiều MCB (Miniature Circuit Breakers) và module SPD |
| Đánh giá MCB | 6A đến 32A, điều chỉnh cho các mạch chi nhánh khác nhau |
| Bảo vệ chống thổi | Các mô-đun SPD có bảo vệ sóng 1500V |
| Đơn vị giám sát | Bộ điều khiển tích hợp với màn hình LCD cho tình trạng và chẩn đoán cục bộ |
| Cảng liên lạc | Cổng LAN 1, cổng RS485, hỗ trợ SNMP |
| Làm mát | Làm mát cưỡng chế thông qua hệ thống thông gió tích hợp |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Độ ẩm | 5% đến 95% không ngưng tụ |
| Cấu trúc nội bộ | Mô-đun, được tổ chức để dễ dàng định tuyến cáp và mở rộng trong tương lai |
| Ứng dụng | Cơ sở hạ tầng viễn thông, phòng truyền thông, hệ thống truyền tải, hệ thống điện DC công nghiệp |
| Trọng lượng | 3.2 kg (thiết kế nhẹ để dễ xử lý) |
Hướng dẫn hoạt động của hệ thống phân phối điện DC
- Cài đặt:
Lắp đặt hệ thống phân phối điện DC vào một 19 inch sử dụng các hỗ trợ gắn kết được cung cấp.
Đảm bảo hệ thống được thông gió đúng cách để cho phép làm mát tối ưu và hiệu suất hệ thống.
Kiểm tra các kết nối nối đất để đảm bảo an toàn điện và chức năng hệ thống.
- Kết nối dây:
Kết nối các cáp đầu vào, cáp đầu ra và cáp nối đất theo thiết kế dây điện dự án.
Tắt chặt tất cả các đầu cuối an toàn để ngăn chặn các kết nối lỏng lẻo có thể ảnh hưởng đến hiệu suất hoặc an toàn của hệ thống.
Kiểm tra rằng mỗi MCB được lắp đặt đúng và phù hợp với mạch cung cấp để đảm bảo bảo vệ quá tải.
- Bảo vệ vượt sức mạnh:
Đảm bảo rằng các mô-đun SPD được lắp đặt đúng cách và phù hợp với các mức bảo vệ vượt quá mức yêu cầu.
Các thiết bị bảo vệ siêu điện được đánh giá là 1500V để đảm bảo bảo vệ tất cả các thiết bị được kết nối khỏi các đòn điện.
- Theo dõi và điều khiển từ xa:
Sử dụng các cổng truyền thông (LAN, RS485 hoặc SNMP) để kết nối hệ thống với nền tảng giám sát từ xa.
Điều này cho phép theo dõi thời gian thực, chỉ báo tình trạng và chẩn đoán lỗi mà không cần can thiệp tại chỗ.
-
