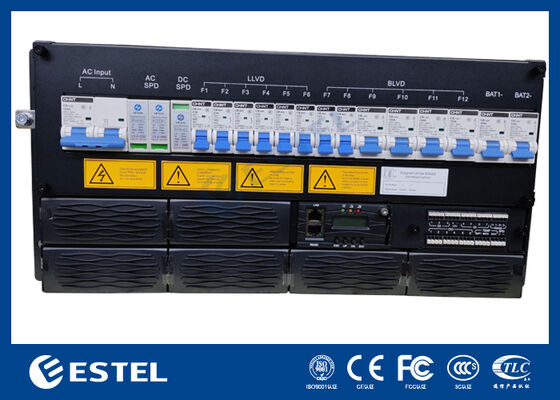

ET48300 19 Inch hệ thống điện viễn thông với RS485 giám sát từ xa
Thuộc tính cơ bản
Nơi xuất xứ:
Thâm Quyến, Trung Quốc (Đại lục)
Tên thương hiệu:
ESTEL
chứng nhận:
ISO9001, CE, 3C, FCC
Số mô hình:
ET48300
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1
Giá:
535-3338 usd
Điều khoản thanh toán:
L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp:
80,00 bộ mỗi tháng
Tóm tắt sản phẩm
Hệ thống điện viễn thông 19 inch ET48300 có giám sát từ xa RS485 Tổng quan về sản phẩm Hệ thống điện viễn thông 18kw hiệu suất 96% ET48300-M5S65 Hệ thống nguồn DC giá đỡ cung cấp giải pháp nguồn DC linh hoạt, công suất cao được thiết kế dành riêng cho cơ sở hạ tầng viễn thông, hoạt động của trung t...
Thông tin chi tiết sản phẩm
Làm nổi bật:
Hệ thống điện thoại 19 inch
,hệ thống điện viễn thông với RS485
,hệ thống điện viễn thông giám sát từ xa
Dimension:
482,6(W)*350,0(D)*5U(H)
Max Rectifier Power:
18kW
Rectifier Module:
3kw, 6 chiếc
Controller:
MC2600
SNMP:
Ủng hộ
rs485:
Ủng hộ
Customizable:
Ủng hộ
Package:
thùng carton/vỏ gỗ
Mô tả Sản phẩm
Hệ thống điện viễn thông 19 inch ET48300 có giám sát từ xa RS485
Tổng quan về sản phẩm Hệ thống điện viễn thông 18kw hiệu suất 96%
ET48300-M5S65 Hệ thống nguồn DC giá đỡ cung cấp giải pháp nguồn DC linh hoạt, công suất cao được thiết kế dành riêng cho cơ sở hạ tầng viễn thông, hoạt động của trung tâm dữ liệu và các ứng dụng công nghiệp yêu cầu phân phối nguồn DC đáng tin cậy. Nó chấp nhận 220VAC 125A/2P(được hỗ trợ đường truyền trực tiếp kép) và cung cấp đầu ra DC ổn định có thể điều chỉnh trong khoảng –43VDC đến –58VDC, với điểm vận hành danh nghĩa là –53,5VDC. Cung cấp công suất đầu ra tối đa 18kW, hệ thống này hỗ trợ đáng tin cậy cho việc lắp đặt có nhu cầu cao đồng thời đạt hiệu suất chuyển đổi năng lượng vượt quá 96%.
Bảng phân phối DC được trang bị cầu dao pin 2*125A/1P và bao gồm chức năng LLVD & BLVD để quản lý nguồn điện an toàn và linh hoạt. Trí thông minh của hệ thống được cung cấp bởi bộ điều khiển chuyên dụng có 3 đầu vào cảm biến analog, 7 đầu vào trạng thái kỹ thuật số và 6 rơle cảnh báo tiếp điểm khô có thể định cấu hình. Giám sát và quản lý từ xa được kích hoạt thông qua giao diện RS232/485 và SNMP, trong khi màn hình LCD tích hợp cho phép xem và cấu hình trạng thái cục bộ.
Mô-đun chỉnh lưu của hệ thống điện viễn thông hiệu suất 18kw 96%
Với thiết kế mô-đun và dự phòng, hệ thống hỗ trợ các mô-đun chỉnh lưu lên tới 6*3000W được định cấu hình để dự phòng N+1, với mỗi mô-đun nhỏ gọn có trọng lượng dưới 2kg. Bộ chỉnh lưu sử dụng làm mát bằng không khí cưỡng bức, đạt được hệ số công suất gần như thống nhất ( ≥0,99) và duy trì độ méo sóng hài tổng ở mức thấp (THDi 5%) để chuyển đổi năng lượng sạch và hiệu quả. Với khả năng bảo trì truy cập từ phía trước, hệ thống cáp bảng trên cùng và bảo vệ chống xâm nhập IP20, khung gầm có thể gắn trên giá 3U nhấn mạnh đến sự an toàn khi vận hành, tính dễ bảo trì và khả năng tích hợp đơn giản vào tủ 19 inch tiêu chuẩn.
18kw Hệ thống điện viễn thông hiệu suất 96%
ET48300-M5S65 Hệ thống nguồn DC giá đỡ cung cấp giải pháp nguồn DC linh hoạt, công suất cao được thiết kế dành riêng cho cơ sở hạ tầng viễn thông, hoạt động của trung tâm dữ liệu và các ứng dụng công nghiệp yêu cầu phân phối nguồn DC đáng tin cậy. Nó chấp nhận 220VAC 125A/2P(được hỗ trợ đường truyền trực tiếp kép) và cung cấp đầu ra DC ổn định có thể điều chỉnh trong khoảng –43VDC đến –58VDC, với điểm vận hành danh nghĩa là –53,5VDC. Cung cấp công suất đầu ra tối đa 18kW, hệ thống này hỗ trợ đáng tin cậy cho việc lắp đặt có nhu cầu cao đồng thời đạt hiệu suất chuyển đổi năng lượng vượt quá 96%.
Bảng phân phối DC được trang bị cầu dao pin 2*125A/1P và bao gồm chức năng LLVD & BLVD để quản lý nguồn điện an toàn và linh hoạt. Trí thông minh của hệ thống được cung cấp bởi bộ điều khiển chuyên dụng có 3 đầu vào cảm biến analog, 7 đầu vào trạng thái kỹ thuật số và 6 rơle cảnh báo tiếp điểm khô có thể định cấu hình. Giám sát và quản lý từ xa được kích hoạt thông qua giao diện RS232/485 và SNMP, trong khi màn hình LCD tích hợp cho phép xem và cấu hình trạng thái cục bộ.
Mô-đun chỉnh lưu của hệ thống điện viễn thông hiệu suất 18kw 96%
Với thiết kế mô-đun và dự phòng, hệ thống hỗ trợ các mô-đun chỉnh lưu lên tới 6*3000W được định cấu hình để dự phòng N+1, với mỗi mô-đun nhỏ gọn có trọng lượng dưới 2kg. Bộ chỉnh lưu sử dụng làm mát bằng không khí cưỡng bức, đạt được hệ số công suất gần như thống nhất ( ≥0,99) và duy trì độ méo sóng hài tổng ở mức thấp (THDi 5%) để chuyển đổi năng lượng sạch và hiệu quả. Với khả năng bảo trì truy cập từ phía trước, hệ thống cáp bảng trên cùng và bảo vệ chống xâm nhập IP20, khung gầm có thể gắn trên giá 3U nhấn mạnh đến sự an toàn khi vận hành, tính dễ bảo trì và khả năng tích hợp đơn giản vào tủ 19 inch tiêu chuẩn.
Ưu điểm của hệ thống điện viễn thông 18kw hiệu suất 96%
Đầu vào AC phạm vi rộng (85VAC~300VAC) - Hoạt động trong các trường hợp mất điện nghiêm trọng và quá điện áp mà không cần chuyển sang pin
Hiệu suất >96% – Giảm thiểu chi phí sinh nhiệt và điện
Công suất đầu ra 3000W từ đầu vào 176~300VAC – Mật độ công suất cao ở hệ số dạng 1U
Phạm vi hoạt động -40oC đến +75oC – Công suất định mức đầy đủ dưới 50oC, đáng tin cậy ở vùng khí hậu khắc nghiệt
Hệ số công suất ≥0,99 & 5% THD – Vận hành thân thiện với lưới điện với độ méo sóng hài tối thiểu
Thông số kỹ thuật18kw Hệ thống điện viễn thông hiệu suất 96%
| Kiểu | ET48300-M5S65 | |||
| Hệ thống | Kích thước | 482,6(W)*350,0(D)*5U(H) | ||
| Cân nặng | 25kg (không có bộ chỉnh lưu) | |||
| Chế độ làm mát | Làm mát tự nhiên | |||
| Chế độ cài đặt | Được lắp đặt trên giá 19 inch hoặc bên trong tủ | |||
| Chế độ cáp | Đầu vào và đầu ra trên cùng | |||
| Chế độ bảo trì | Bảo trì mặt trước, thay đổi cấp mô-đun hỗ trợ | |||
| Mức độ bảo vệ | IP20 | |||
| AC Phân bổ |
Chế độ đầu vào | 220VAC 125A/2P (hỗ trợ đường dây trực tiếp kép) | ||
| Tần số đầu vào | 45~65Hz, giá trị định mức: 50Hz/60Hz | |||
|
AC SPD
|
20kA/40kA, 8/20μs | |||
| DC Phân bổ |
Điện áp đầu ra | -43~-58VDC, giá trị định mức: -53,5VDC | ||
| Công suất tối đa | 18kW(6*3kw, dự phòng N+1) | |||
| Máy cắt pin | 2*125A/1P | |||
| Máy cắt tải |
LLVD: 2*63A/1P+4*100A*1P BLVD: 3*16A/1P+3*32A/1P |
|||
| DC SPD |
10kA/20kA, 8/20μs |
|||
| bộ chỉnh lưu | Điện áp đầu vào | 85VAC～300VAC, định mức 220VAC | ||
| Hiệu quả | >96% | |||
| Công suất định mức | 3000W(176~300VAC) | |||
| Nhiệt độ làm việc | -40oC~+75oC (đầu ra hoàn toàn dưới 50oC) | |||
| Kích thước | 106,5mm(W)×286mm(D)×41,5mm(1U/H) | |||
| Cân nặng | 2kg | |||
| Chế độ làm mát | Làm mát cưỡng bức | |||
| hệ số công suất | ≥0,99 | |||
| THD | 5% | |||
| đầu ra DC | –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A | |||
| Bộ điều khiển | Đầu vào tín hiệu | 3 AI (3 nhiệt độ môi trường xung quanh), 7 DI | ||
| Đầu ra cảnh báo | 6 tiếp xúc khô | |||
| Cổng giao tiếp | RS232/485, SNMP | |||
| Chế độ hiển thị | LCD | |||
| Môi trường | Vận hành nhiệt độ |
-40oC ~ +65oC (đầu ra tối đa dưới 50oC) | ||
| Nhiệt độ bảo quản | -40oC~+70oC | |||
| Độ ẩm hoạt động | 5%~95%(không ngưng tụ) | |||
| Độ cao | 0 ~ 3000m (Nếu độ cao nằm trong phạm vi 2000m đến 3000m, mức hoạt động tối đa nhiệt độ giảm 1oC khi độ cao tăng thêm 200m.) |
|||

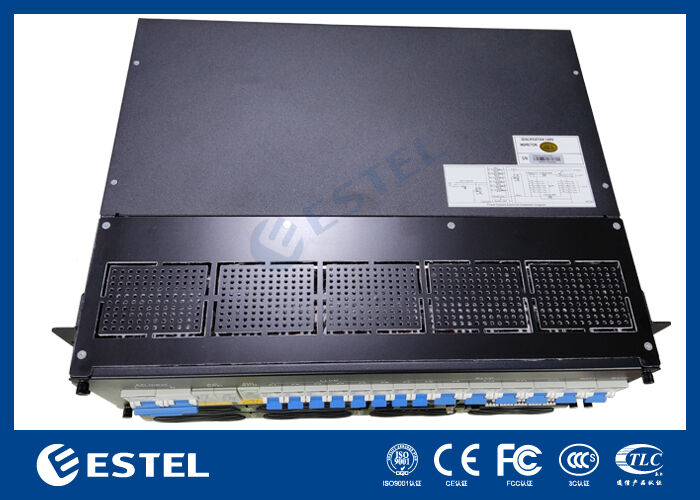

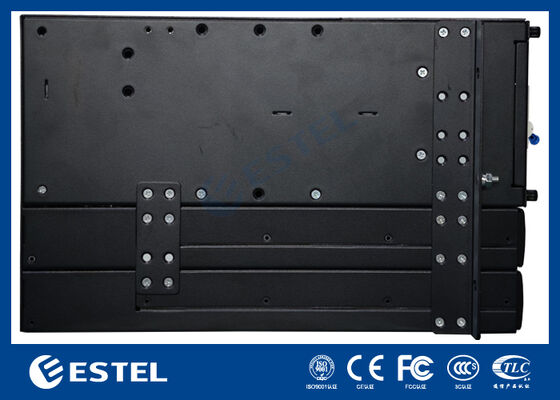

Cấu trúc bên18kw Hệ thống điện viễn thông hiệu suất 96%

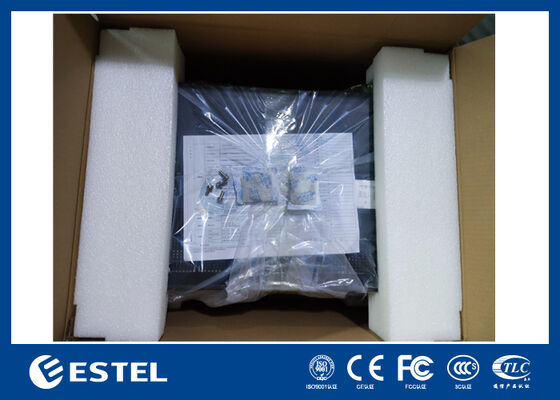

Gói thầu Hệ thống điện viễn thông 18kw hiệu suất 96%
