ET48300-005 Hệ thống điện tích hợp cho nguồn cung cấp điện không bị gián đoạn và tủ ngoài trời

ET48300-005 Hệ thống điện tích hợp cho nguồn cung cấp điện không bị gián đoạn và tủ ngoài trời

ET48300-005 Hệ thống điện DC nhúng

Nguồn cung cấp điện ET48300-005 có thiết kế chiều cao nhỏ gọn 5U để đáp ứng nhu cầu ứng dụng quan trọng của truyền quang và vi sóng, thiết bị truy cập và công tắc.Hệ thống có công suất công suất tối đa 300A, với AC, pin và tải MCBs.

Các đặc điểm chính

• Chiều rộng tiêu chuẩn 19 inch: Đảm bảo tương thích cho việc sử dụng rộng rãi.
• Độ cao nhỏ gọn 5U: Tiết kiệm không gian và giảm chi phí lắp đặt.
• Hoạt động phía trước và truy cập cáp: Cung cấp sức hấp dẫn thẩm mỹ và bảo trì an toàn.
• Quản lý pin nâng cao: Mở rộng tuổi thọ pin và cung cấp các cổng truyền thông khác nhau (RS485, cổng internet, liên lạc khô) cho mạng linh hoạt và giám sát từ xa.
• Máy chỉnh sửa và bộ điều khiển có thể đổi nóng: Cho phép bảo trì trực tuyến dễ dàng và nhanh chóng.
• Phạm vi điện áp đầu vào rộng (85-300Vac): thích nghi với các điều kiện lưới điện khác nhau.

Các kịch bản ứng dụng

• Trạm cơ sở không dây
• Mạng truyền tải
• Mạng truyền thông cho doanh nghiệp

Thông số kỹ thuật

Phân phối AC

• Chế độ đầu vào: 220VAC đơn pha
• Công suất đầu vào: 1 × 100A/2P
• Tần số đầu vào: 45~65Hz (giá trị định số: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

Phân phối DC

• Điện áp đầu ra: -43 đến -58VDC (giá trị định số: -53.5VDC)
• Công suất tối đa: 18kW
• Bộ ngắt pin: 2 × 125A (1 cực)
• Các bộ ngắt tải:
  • LVD: 32A (1 cực) × 2 + 40A (1 cực) × 2 + 63A (1 cực) × 3
  • BLVD: 6A (1 cực) × 2 + 10A (1 cực) × 2 + 16A (1 cực) × 2
• Điện áp đầu vào của bộ điều chỉnh: 85VAC đến 300VAC (220VAC)
• Hiệu quả: >96%
• Năng lượng định giá: 3000W (176 ~ 300VAC)
• Nhiệt độ hoạt động: -40 °C đến +75 °C (sản lượng đầy đủ dưới 50 °C)
• Cấu trúc: 106,5mm ((W) × 286mm ((D) × 41,5mm ((1U/H)
• Trọng lượng: ≤2kg
• Chế độ làm mát: Làm mát ép buộc
• Nhân tố năng lượng: ≥0.99
• THD: ≤ 5%

Máy điều khiển

• Nhập tín hiệu: 4 AI (3 nhiệt độ pin, 1 nhiệt độ môi trường xung quanh), 7 DI (SPD, 6 DI thông thường)
• Khả năng báo động: 6 ống tiếp xúc khô
• Cảng liên lạc: RS485, SNMP
• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: -40 °C đến +75 °C (sản lượng đầy đủ dưới 50 °C)
• Nhiệt độ lưu trữ: -40°C đến +70°C
• Độ ẩm hoạt động: 5% đến 95% (không ngưng tụ)
• Độ cao: 0 đến 3000m (Đối với độ cao từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C cho mỗi 200m tăng độ cao.)

Thông tin tổng quan này cung cấp một sự hiểu biết toàn diện về hệ thống điện DC tích hợp ET48300-005, được thiết kế để có độ tin cậy và hiệu quả trong các ứng dụng viễn thông khác nhau.

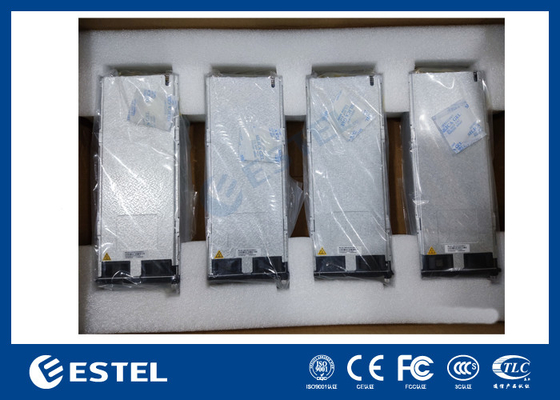

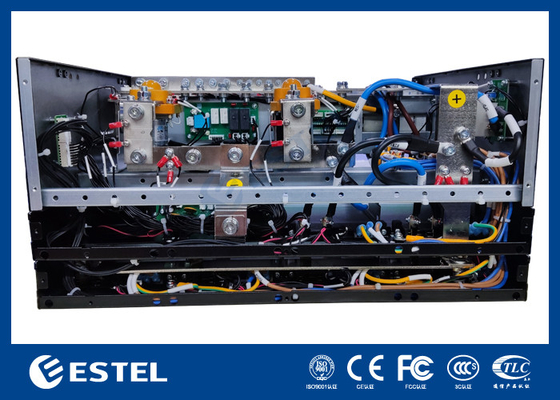

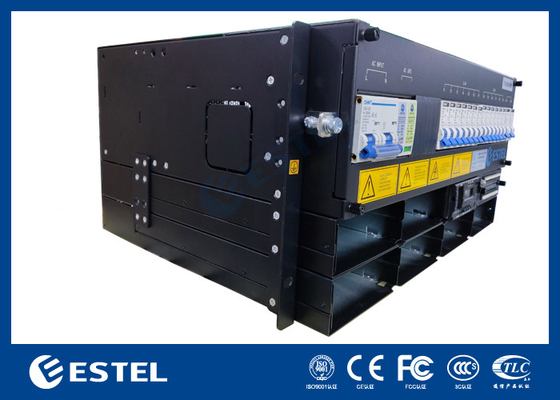

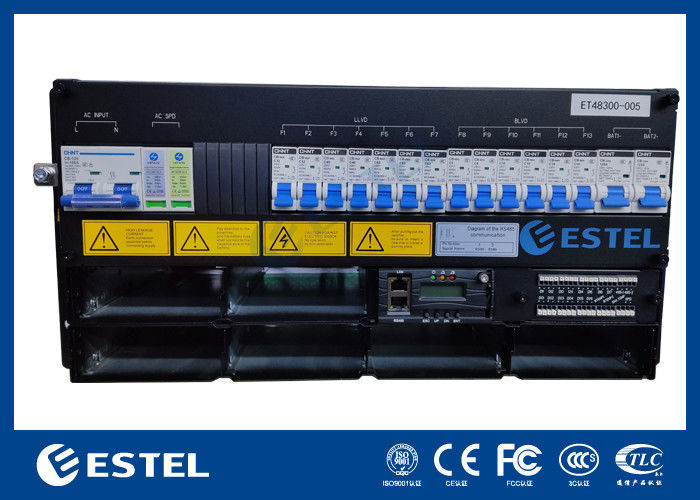

ET48300-005 Hệ thống điện tích hợp hình ảnh:
