Hệ Thống Chỉnh Lưu Viễn Thông cho Viễn Thông với Quản Lý và Điều Khiển Từ Xa

Tổng quan sản phẩm

ET4890-M3F32Hệ thống nguồn DC dạng rack cung cấp giải pháp nguồn DC dung lượng cao, có khả năng phục hồi, được thiết kế đặc biệt cho cơ sở hạ tầng viễn thông, hoạt động của trung tâm dữ liệu và các ứng dụng công nghiệp yêu cầu phân phối nguồn DC đáng tin cậy. Nó chấp nhận đầu vào một pha 220VAC và cung cấp đầu ra DC ổn định có thể điều chỉnh trong khoảng –43VDC đến –58VDC, với điểm hoạt động danh định là –53.5VDC. Với khả năng cung cấp công suất đầu ra tối đa 9kW, hệ thống này hỗ trợ đáng tin cậy các cài đặt có nhu cầu cao trong khi đạt được hiệu suất chuyển đổi điện vượt quá 96%.

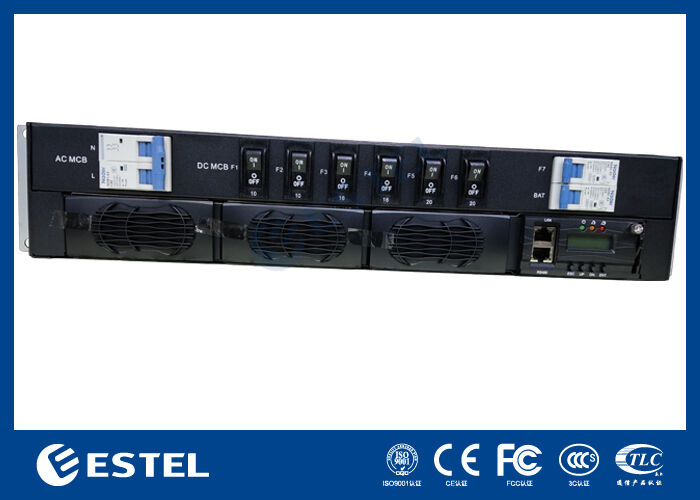

Với thiết kế dạng mô-đun và dự phòng, hệ thống hỗ trợ tối đa 3*mô-đun chỉnh lưu 3000W được cấu hình cho dự phòng N+1, với mỗi mô-đun nhỏ gọn nặng dưới 2kg. Bộ chỉnh lưu sử dụng làm mát bằng không khí cưỡng bức, đạt được hệ số công suất gần bằng một (≥0.99) và duy trì tổng méo hài thấp (THDi ≤5%) để chuyển đổi điện hiệu quả và sạch. Với bảo trì truy cập phía trước, cáp trên bảng điều khiển và bảo vệ xâm nhập IP20, khung giá đỡ 2U nhấn mạnh sự an toàn trong vận hành, dễ dàng bảo trì và tích hợp đơn giản vào các tủ 19 inch tiêu chuẩn.

Bảng phân phối DC được trang bị 1*cầu dao pin 63A 1P và bao gồm chức năng Ngắt điện áp thấp của pin (BLVD) để quản lý điện an toàn và linh hoạt. Trí thông minh của hệ thống được cung cấp bởi bộ điều khiển chuyên dụng có 2 đầu vào cảm biến tương tự, 8 đầu vào trạng thái kỹ thuật số và 2 rơ le báo động tiếp điểm khô có thể cấu hình. Giám sát và quản lý từ xa được kích hoạt thông qua giao diện RS232/485 và SNMP, trong khi màn hình LCD tích hợp cho phép xem và cấu hình trạng thái cục bộ.

Được thiết kế để hoạt động trong điều kiện khắc nghiệt, hệ thống hoạt động trong phạm vi nhiệt độ mở rộng từ –40℃ đến +65℃, chịu được độ ẩm tương đối từ 5% đến 95% (không ngưng tụ) và duy trì hiệu suất đầy đủ ở độ cao lên đến 3000 mét. Kết hợp kiến trúc mô-đun có thể mở rộng với độ tin cậy đã được chứng minh, hệ thống nguồn DC 9kW này là một giải pháp năng lượng mạnh mẽ và có thể mở rộng cho cơ sở hạ tầng quan trọng, nơi tính khả dụng của nguồn là tối quan trọng.

Hệ thống

• Kích thước: 482.0(W) × 350.0(D) × 2U(H)

• Trọng lượng: ≤15kg (không có bộ chỉnh lưu)

• Chế độ làm mát: Làm mát tự nhiên

• Chế độ lắp đặt: Lắp đặt trên giá đỡ 19 inch hoặc bên trong tủ

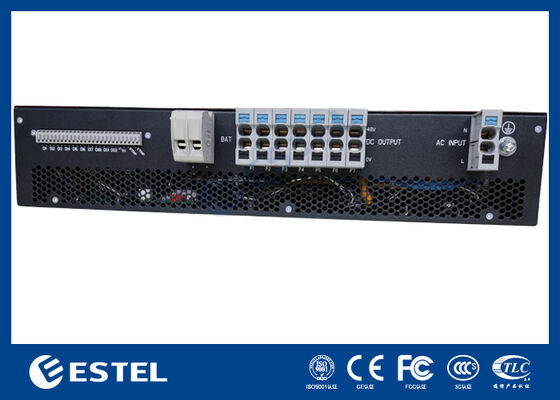

• Chế độ cáp: Đầu vào trên và đầu ra trên

• Chế độ bảo trì: Bảo trì phía trước, hỗ trợ thay đổi cấp độ mô-đun

• Mức độ bảo vệ: IP20

Phân phối AC

• Chế độ đầu vào:220VAC một pha, 40A/2P

• Tần số đầu vào: 45–66Hz, giá trị định mức: 50Hz/60Hz

Phân phối DC

• Điện áp đầu ra: –43 ~ –58VDC, giá trị định mức: –53.5VDC

• Công suất tối đa:9kW(3*3kw, dự phòng N+1)

• Cầu dao pin:1*63A/1P

• Cầu dao tải: BLVD:2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P

Bộ chỉnh lưu

• Điện áp đầu vào:85VAC ~ 300VAC, định mức 220VAC

• Hiệu suất: >96%

• Công suất định mức: 3000W (176–300VAC)

• Nhiệt độ làm việc: –40℃ ~ +75℃ (công suất đầy đủ dưới 50℃)

• Kích thước: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• Trọng lượng: ≤2kg

• Chế độ làm mát: Làm mát cưỡng bức

• Hệ số công suất: ≥0.99

• THD: ≤5%

• Đầu ra DC: –43 ~ –58VDC, định mức –53.5VDC, tối đa 55A

Bộ điều khiển

• Model: MC2600

• Đầu vào tín hiệu: 2 AI (2 nhiệt độ môi trường), 8 DI

• Đầu ra báo động: 2 tiếp điểm khô

• Cổng giao tiếp: RS232/485, SNMP

• Chế độ hiển thị: LCD

Môi trường

• Nhiệt độ hoạt động: –40℃ ~ +65℃ (công suất đầy đủ dưới 50℃)

• Nhiệt độ bảo quản: –40℃ ~ +70℃

• Độ ẩm hoạt động: 5% ~ 95% (không ngưng tụ)

• Độ cao: 0 ~ 3000m (Nếu độ cao nằm trong khoảng từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1℃ khi độ cao tăng 200m.)
