Máy điều khiển tiêu thụ điện thông minh ba giai đoạn 80A / ba giai đoạn bốn dây cách ly các bộ phận hoạt động từ khoang là 500VDC.
I. Tổng quan về sản phẩm:
Máy đầu cuối quản lý tiêu thụ điện thông minh ba giai đoạn tích hợp tất cả các chức năng của đồng hồ watt giờ ba giai đoạn, bộ điều khiển chuyển đổi theo thời gian, bộ ngắt mạch (đổi không khí),bảo vệ rò rỉ, quá cao và dưới điện áp, bảo vệ pha mở, và có một hệ thống quản lý nền tảng đám mây mạnh mẽ, cho phép bạn cấu hình chức năng bảo vệ tiêu thụ điện,theo dõi tình trạng hoạt động của thiết bị trong thời gian thực, và thiết bị điều khiển chuyển đổi qua mạng, vv.bảo vệ rò rỉ, bảo vệ điện quá tải, bảo vệ điện áp thấp/không điện áp, bảo vệ điện áp quá tải, bảo vệ pha mở, bộ nhớ lỗi, giám sát lưới điện và hiển thị thời gian thực, kiểm tra trước khi đóng, v.v.,và sản phẩm được sử dụng rộng rãi trong bảo vệ năng lượng của các cơ sở công cộng không được giám sát như viễn thông, năng lượng điện, an ninh, vận chuyển, vv, để giảm đáng kể chi phí bảo trì thủ công và cải thiện hiệu quả hoạt động của các thiết bị.
II. Chức năng sản phẩm:
1. Thống kê tiêu thụ điện:
Bảo vệ có thống kê tiêu thụ điện ba giai đoạn, và độ chính xác của thống kê tiêu thụ điện đạt cấp 1 hoặc thấp hơn.nó sẽ tự động xóa số liệu thống kê tiêu thụ điện của tháng trước.
2. Chuyển đổi thời gian
Với chức năng ghi lại thời gian thực và 8 nhóm bộ đếm thời gian, bộ bảo vệ có thể hiệu chỉnh thời gian và thiết lập thời gian của bộ đếm thời gian trong thời gian thực thông qua hệ thống quản lý nền tảng đám mây,đạt được việc chuyển đổi thời gian của bộ bảo vệ.
3. Hiển thị thời gian thực (được điều chỉnh)
Bảo vệ có thể hiển thị điện áp hiện tại của mỗi giai đoạn và tổng giá trị hiện tại còn lại (điện rò rỉ) trong thời gian thực.thuận tiện cho khách hàng để theo dõi lưới điệnMàn hình luôn bật theo mặc định.
Khi chỉ số của giai đoạn tương ứng được bật, nó sẽ hiển thị điện áp thời gian thực và dòng điện của giai đoạn đó.các chỉ số của cả ba giai đoạn đều được bật, và thông tin như "IE = 012" được hiển thị, có nghĩa là tổng dòng còn lại hiện tại là 12mA.
4. Bảo vệ rò rỉ (được điều chỉnh)
Khi có rò rỉ 15-30mA (bất định) trong đường dây, bộ bảo vệ sẽ ngắt kết nối trong vòng 0,1 giây. Giá trị hoạt động rò rỉ có thể điều chỉnh.dòng điện hoạt động rò rỉ = IΔnMức ngưỡng hoạt động này có thể được đặt thông qua hệ thống quản lý nền tảng đám mây hoặc bàn phím bảng điều khiển thiết bị.
5. Bảo vệ quá tải (được điều chỉnh)
Nếu dòng điện trong một hoặc nhiều giai đoạn của mạch ba giai đoạn lớn hơn giá trị quá dòng, hoặc trong một khoảng thời gian lớn hơn 3 lần giá trị quá dòng (được coi là mạch ngắn),bộ bảo vệ sẽ ngắt kết nối ngay lập tức để bảo vệMức ngưỡng hoạt động này có thể được đặt thông qua hệ thống quản lý nền tảng đám mây hoặc bàn phím bảng điều khiển thiết bị.
6. Bảo vệ điện áp thấp (được điều chỉnh)
Khi điện áp trong cả ba giai đoạn thấp hơn 160V (bên mặc định) nhưng tất cả đều lớn hơn 90V, nó được coi là điện áp thấp và bộ bảo vệ sẽ ngắt kết nối.Khi điện áp của một hoặc nhiều pha của mạch ba pha trở lại giá trị bình thường (> 170V), bộ bảo vệ sẽ tự động đóng và bật. ngưỡng hoạt động này có thể được thiết lập thông qua hệ thống quản lý nền tảng đám mây hoặc bàn phím bảng điều khiển thiết bị.
7. Bảo vệ không điện áp / không điện áp kích hoạt
Khi điện áp trong cả ba giai đoạn thấp hơn 90V, nó được coi là không có điện áp (sự cố điện lưới chính), và bộ bảo vệ sẽ ngắt kết nối ngay lập tức.Khi một hoặc nhiều giai đoạn của mạch ba giai đoạn năng lượng trên một lần nữa, người bảo vệ đánh giá liệu có phải đóng theo các điều kiện đóng.
8. Bảo vệ điện áp quá cao (được điều chỉnh)
Khi giá trị điện áp trong một hoặc nhiều giai đoạn của mạch ba giai đoạn lớn hơn 280V (bên mặc định), nó được coi là điện áp quá cao và bộ bảo vệ sẽ ngắt kết nối ngay lập tức.Khi điện áp của cả ba giai đoạn thấp hơn giá trị bình thường (< 280V), bộ bảo vệ sẽ tự động đóng và bật.
9. Bảo vệ mất pha (có thể điều chỉnh)
Khi giá trị điện áp của một hoặc hai pha của mạch ba pha thấp hơn 90V, nó được coi là mất pha và bộ bảo vệ sẽ ngắt kết nối ngay lập tức.Khi điện áp của cả ba giai đoạn trở lại giá trị bình thường (> 170V)Chức năng bảo vệ mất pha bị tắt theo mặc định.
10. Thử nghiệm bật/tắt bằng tay
(1) Nhấn phím thử nghiệm bằng tay để mô phỏng rò rỉ, các dây điện hoạt động của cả ba giai đoạn của bộ bảo vệ sẽ ngắt kết nối mà không có đầu ra.người bảo vệ đánh giá liệu có nên đóng theo các điều kiện đóng.
(2) Bằng tay mở công tắc nguồn, các dây điện hoạt động của cả ba giai đoạn của bộ bảo vệ sẽ ngắt kết nối mà không có đầu ra.Đóng công tắc điện một lần nữa và người bảo vệ đánh giá liệu có phải đóng theo các điều kiện đóng sau một vài giây.
11. Truyền thông từ xa (không cần thiết)
Thiết bị hỗ trợ truyền thông hàng loạt (cung cấp giao diện truyền thông 232 hoặc 485), không chỉ có thể kiểm soát trạng thái chuyển mạch của thiết bị mà còn theo dõi điện áp hiện tại,rò rỉ và thông tin khác của thiết bị trong thời gian thựcKhách hàng yêu cầu loại tính năng này nên liên hệ với nhà sản xuất trước khi đặt hàng.
12. Truyền thông mạng (không cần thiết)
Thiết bị hỗ trợ truyền thông mạng Ethernet TCP/IP có dây và truyền thông mạng 4G cat.1 TCP và có thể điều khiển trạng thái chuyển mạch của thiết bị theo dõi điện áp hiện tại,rò rỉ và thông tin khác của thiết bị trong thời gian thực thông qua nền tảng đám mâyKhách hàng yêu cầu loại tính năng này nên liên hệ với nhà sản xuất trước khi đặt hàng.
III.Các thông số kỹ thuật chính của thiết bị đầu cuối quản lý tiêu thụ điện thông minh ba pha (380V/80A)
| Không, không. | Các chỉ số kỹ thuật | Mô tả chức năng |
| 1 | Mô hình mô hình và số cột ngắt | 80A / ba pha bốn dây |
| 2 | Môi trường hoạt động (nhiệt độ, độ ẩm, v.v.) | -50°C-85°C/≤80% |
| 3 | Kích thước (HxWxD, mm) | 150mm x 112mm x 65mm |
| 4 | Mô tả tham số bảng điều khiển sản phẩm | Mô tả tham số bảng điều khiển sản phẩm |
| 5 | Chỉ số chức năng sản phẩm |
Chỉ số trạng thái hoạt động của sản phẩm: Mạng lưới, hoạt động, mất pha, áp suất thấp, áp suất cao, quá dòng, rò rỉ, đầu ra Các chỉ số tương ứng:Giai đoạn A, Giai đoạn B, Giai đoạn C |
| 6 | Hiển thị chức năng sản phẩm | Hiển thị kỹ thuật số màn hình kép, hiển thị giá trị điện áp, giá trị dòng, giá trị rò rỉ và mức tiêu thụ điện của tháng hiện tại |
| 7 | Sức cách nhiệt | Độ cô lập của các bộ phận hoạt động từ khoang là 500VDC. |
| 8 | Điện áp đầu vào định số (phạm vi biến động điện áp hoạt động) | 220VAC (50-300) |
| 9 | Tần số điện áp đầu vào định số (bao gồm phạm vi biến động) | 50Hz ((± 1Hz) |
| 10 | Điện lượng định số (In) | 80A |
| 11 | Giá trị bảo vệ vượt dòng (có thể điều chỉnh) | 1A-80A điều chỉnh |
| 12 | Giá trị bảo vệ điện áp quá cao (có thể điều chỉnh) | 220-300V (280V mặc định) |
| 13 | Giá trị bảo vệ áp suất thấp (có thể điều chỉnh) | 150-220V (160V mặc định) |
| 14 | Thời gian hoạt động bảo vệ điện áp quá cao và điện áp thấp | <0,5s |
| 15 | Thời gian kích hoạt bảo vệ quá tải | <0,5s |
| 16 | Giá trị bảo vệ mạch ngắn và thời gian kích hoạt | > Trong*1.15, <0,1s |
| 17 | Giá trị hiện tại hành động còn lại và thời gian kích hoạt | 30mA, <0,1s |
| 18 | Điện dư không hoạt động | Dòng điện không hoạt động rò rỉ: 15mA |
| 19 | Có phải dòng hành động còn lại có thể điều chỉnh không | 30mA-100mA điều chỉnh |
| 20 | Có thể tự động bật/tắt chức năng bảo vệ dòng điện hoạt động dư thừa trên bảng điều khiển sản phẩm hiện có không? | Khi công tắc nguồn được tắt bằng tay, cả hai rơle sẽ bị ngắt kết nối cùng một lúc và sẽ không có đầu ra. |
| 21 | Tính năng khóa lại tự động | Khởi động/tắt có thể được thiết lập. |
| 22 | Điều kiện kích hoạt | Vượt quá giá trị bảo vệ chức năng |
| 23 | Thời gian đóng lại | 1 phút/2 phút/5 phút/30 phút/60 phút - 10 lần |
| 24 | Điều kiện đóng cửa | Kiểm soát thông minh, đóng lại, đóng thủ công, điều khiển từ xa |
| 25 | Chức năng giám sát từ xa | Ethernet TCP/IP, Cat1 4G, và RS485 truyền thông dữ liệu từ xa |
| 26 | Độ tin cậy | Cảm biến kép, nhiều mạch bảo vệ để bảo vệ đồng thời, an toàn và đáng tin cậy |
| 27 | Sự phù hợp của sản phẩm | YD/T 2346-2011 |

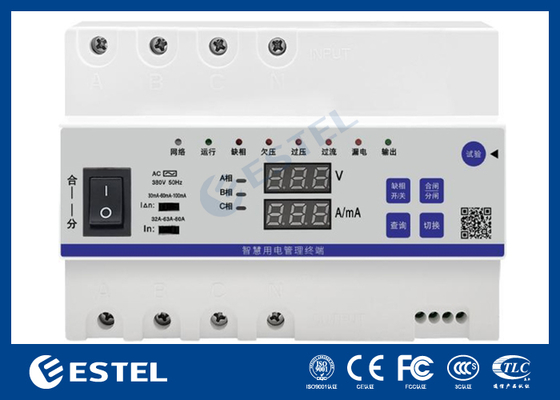

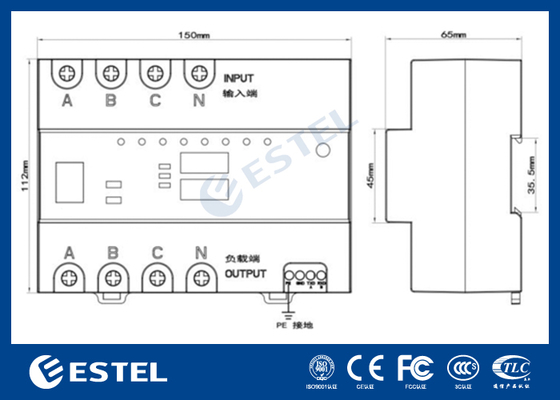

IV. Sự xuất hiện của sản phẩm, cài đặt thiết bị và kích thước
(1) Khách hàng có thể chọn xem có bật "bảo vệ mất pha" theo nhu cầu của họ (tắt theo mặc định) nhưng khi sử dụng bộ bảo vệ này, giai đoạn A phải có điện,Nếu không, bộ bảo vệ sẽ ngắt kết nối tải và ngừng hoạt động.
(2) Vui lòng lắp đặt một bộ bảo vệ sét (bảo vệ sóng) theo nhu cầu của dự án.cả hai của họ nên được cài đặt trên mặt trước của bộ bảo vệ này.
(3) Kết nối với nguồn cung cấp điện 380V ba pha bốn dây theo các dấu hiệu trên bảng bảo vệ (đường trung tính phải đi qua bộ bảo vệ này), và lưu ý rằng đầu vào và đầu ra không thể đảo ngược.
(4) Lắp đặt bộ bảo vệ trong khung xe, và khi lắp đặt ngoài trời, nó nên được bảo vệ tốt khỏi mưa và ánh sáng mặt trời.
(5) Nếu đèn báo lỗi màu đỏ tương ứng bật sau khi bộ bảo vệ được bật trong 8 giây, nó cho thấy có lỗi tương ứng trong đường dây,và dòng tương ứng nên được kiểm tra.
