Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cabinet external dimensions: | 1600mm (W) * 1600mm (D) * 2200mm (H ) | Base height: | 150mm |
|---|---|---|---|
| Cabinet material: | 1.5mm hot-dip galvanized sheet + 20mm PEF | Cabinet coating color: | RAL7035 |
| Protection level: | IP55 | Delivery form: | Fully packed delivery (wooden box) |
| Installation: | Floor mounting | Cooling: | 1500W DC air conditioner |
| Làm nổi bật: | Hệ thống điện viễn thông ngoài trời với tủ,Hệ thống điện viễn thông với pin tinh khiết,Môi trường khắc nghiệt |
||

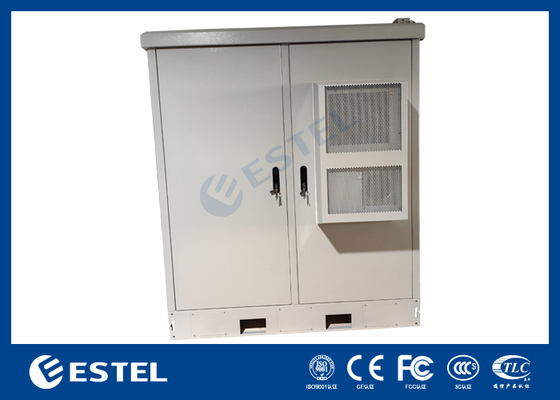

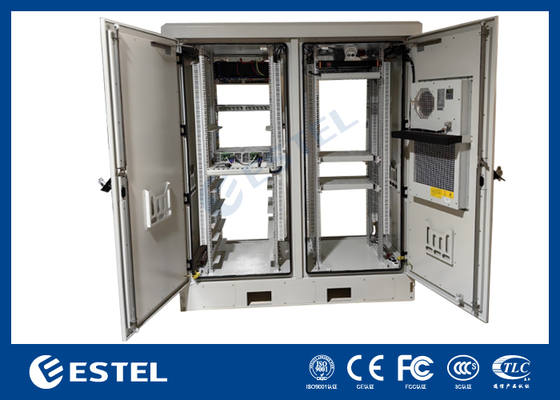

1 tủ tích hợp + 1 tủ pin tinh khiết
Thông tin cơ bản vềmột tủ duy nhất
| Số hàng loạt | Điểm | Parameter |
|
|
Kích thước bên ngoài của tủ |
1600mm (W) * 1600mm (D) * 2200mm (H) (không bao gồm cạnh và nhô ra phía trước và bên) Vỏ kim loại một lớp, phù hợp với môi trường ngoài trời |
|
|
Chiều cao cơ sở | 150mm. |
|
|
Trọng lượng | / |
|
|
Vật liệu tủ | 1.5mm tấm kẽm nóng + 20mm PEF |
|
|
Màu phủ tủ | RAL7035 |
|
|
Mức độ bảo vệ | IP55 |
|
|
Biểu mẫu giao hàng | Giao hàng đầy đủ (hộp gỗ) |
|
|
Cài đặt | Lắp đặt sàn |
1 tủ tích hợp
| Số hàng loạt | Tên phần | Thông số kỹ thuật | Số lượng | Đơn vị | Nhận xét |
|
|
Cơ sở | 1600*1600*150mm | 1 | PC | |
|
|
Cửa tủ | Cửa trước và cửa sau | 4 | PC | |
|
|

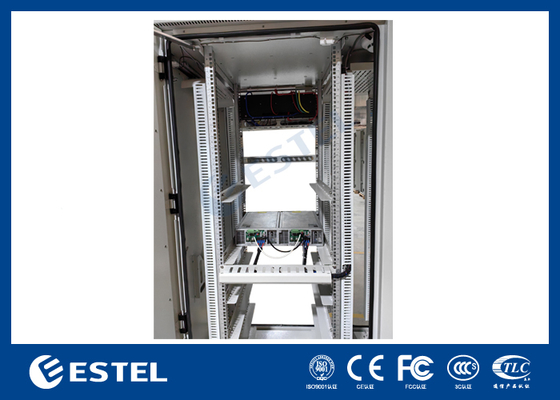

Không gian bên trong | 19 inch 4 * 42 U rack | 1 | PC | |
|
|
Làm mát | Máy điều hòa không khí DC 1500W | 2 | PC | Một được cài đặt tại cửa trước và một được cài đặt tại cửa sau |
|
|
Ventilator khẩn cấp | -48VDC, 4 12038 quạt, bảo vệ IP55, với bộ điều hòa nhiệt | 1 | PC | |
|
|
Khóa | Khóa chống trộm 3 điểm (A7121-A112) | 4 | PC | |
|
|
Thư mục tài liệu | Để đặt các thư mục A4 | 2 | PC | |
|
|
Bàn đệm bằng đồng làm đất | Phía cắt ngang 60 mm2, được trang bị 6 ốc vít M6 + 3 ốc vít M8 | 1 | PC | |
|
|
Đèn LED | -48VDC, đèn LED + công tắc | 4 | PC | |
|
|
nguồn cung cấp điện | Photovoltaic 60kW + Bộ chỉnh sửa 24KW | 1 | PC | |
|
|
Pin | LFELI-48200, -48V 200Ah | 12 | PC | |
|
|
Máy biến đổi | 4KW, 1U | 1 | PC | |
|
|
FSU | PM5000, bao gồm cảm biến cửa, cảm biến khói, cảm biến nước, cảm biến nhiệt độ và độ ẩm | 1 | tập hợp | |
|
|
Cáp nhập | Được sử dụng cho cáp đầu vào và đầu ra | 16 | PC | Nằm ở dưới cùng của tủ |
|
|
Bảng niêm phong cơ sở | Bảng niêm phong cơ sở và vít lắp đặt | 1 | tập hợp | Phụ kiện bao bì |
|
|
Xăng niêm phong | Được sử dụng để niêm phong cổng cáp | 1 | PC | Phụ kiện bao bì |
|
|
Vít mở rộng | M12*120 SUS304 | 8 | PC | Phụ kiện bao bì |
|
|
Nhiệt độ hoạt động | -5 đến 55°C | |||
|
|
Độ ẩm hoạt động | 5% ~ 95% | |||
|
|
độ cao | Độ cao cát/đá cát tối đa 3000m |
1 tủ pindanh sách cấu hình
| Số hàng loạt | Tên phần | Thông số kỹ thuật | số lượng | đơn vị | Nhận xét |
|
|
cơ sở | 1600*1600*150mm | 1 | PC | |
|
|
Cửa tủ | Cửa trước và cửa sau | 4 | PC | |
|
|
Không gian bên trong | 19 inch 4 * 42 U rack | 1 | PC | |
|
|
Làm mát | Máy điều hòa không khí DC 1500W | 2 | PC | Một được cài đặt tại cửa trước và một được cài đặt tại cửa sau |
|
|
Ventilator khẩn cấp | -48VDC, 4 12038 quạt, bảo vệ IP55, với bộ điều hòa nhiệt | 1 | PC | |
|
|
Khóa | Khóa chống trộm 3 điểm (A7121-A112). | 4 | PC | |
|
|
Thư mục tài liệu | Để đặt các thư mục A4 | 2 | PC | |
|
|
Bàn đệm bằng đồng làm đất | Phía cắt ngang 60 mm2, được trang bị 6 ốc vít M6 + 3 ốc vít M8 | 1 | PC | |
|
|
Đèn LED | -48VDC, đèn LED + công tắc | 4 | PC | |
|
|
Pin | LFELI-48200, -48V 200Ah | hai mươi bốn | PC | |
|
|
Cáp nhập | Các tuyến cáp được chứng nhận IEC 60529 cho cửa vào và cửa ra của tủ | 16 | PC | Nằm ở dưới cùng của tủ |
|
|
Bảng niêm phong cơ sở | Bảng niêm phong cơ sở và vít lắp đặt | 1 | tập hợp | Phụ kiện bao bì |
|
|
Xăng niêm phong | Được sử dụng để niêm phong cổng cáp | 1 | PC | Phụ kiện bao bì |
|
|
Vít mở rộng | M12*120 SUS304 | 8 | PC | Phụ kiện bao bì |
|
|
Nhiệt độ hoạt động | -5 đến 55°C | |||
|
|
Độ ẩm hoạt động | 5% ~ 95% | |||
|
|
Độ cao | Độ cao cát/đá cát tối đa 3000m |
| Mô hình sản phẩm ET481000-M7E6X | Photovoltaic 60 kW + Bộ chỉnh sửa 24KW | |
| Hệ thống | kích thước | / |
| trọng lượng | / | |
| Phương pháp làm mát | Máy điều hòa không khí DC | |
| Cài đặt | Tháp kệ 19 inch | |
| Phương pháp định tuyến | Bottom in và top out | |
| Phương pháp bảo trì | Bảo trì phía trước, hỗ trợ hot swap | |
| Mức độ bảo vệ | IP20 | |
| Phân phối điện AC | Nhập | Ba pha 380Vac, tương thích với một pha 220Vac |
| Bộ ngắt mạch đầu vào | 1×63A/3P | |
| Tần số | 45~65Hz, giá trị định số: 50Hz/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| Pin | Loại pin và thông số kỹ thuật | Pin lithium, 48V/200Ah |
| Bộ pin | 36 bộ, 6 × (6 × 48V/200Ah) | |
| Thời lượng pin danh nghĩa | 55.3h@5KW tải @ 80% độ sâu xả | |
| Thời lượng pin tối đa | 69.1h@5KW tải @ độ sâu xả 100% | |
| Phân phối điện DC | Sản lượng | -43~-58VDC, đầu ra định số: -53.5VDC |
| Công suất tối đa | Photovoltaic 60kW (3kW*20) + Đẹp 24kW (4kW*6) (capacity cuối cùng được thiết kế cho 1000A) | |
| Chất bảo vệ pin | 6 × 250A | |
| Bộ ngắt mạch tải | LLVD: 3 × 63A/1P + 3 × 32A/1P + 3 × 20A/1P | |
| BLVD: 2 × 32A / 1P + 2 × 16A / 1P + 2 × 10A / 1P + 1 × 125A / 2P (máy chuyển đổi) | ||
| DC SPD | 10kA/20KA, 8/20μs | |
| Mô-đun điều chỉnh | Điện áp đầu vào | 85VAC~300VAC, giá trị định số: 220VAC |
| Hiệu quả | ≥ 96,6% | |
| Lượng đầu ra định số | 4000W (176ac~300Vac) | |
| Nhiệt độ hoạt động | -40 °C ~ +75 °C ((ít hơn 50 °C ở tải năng lượng đầy đủ) | |
| Kích thước | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Trọng lượng | ≤ 2,1 kg | |
| Phương pháp làm mát | Làm mát bằng không khí ép | |
| Nhân tố năng lượng | ≥ 0,99 @ 220Vac 20-100% tải | |
| Photovoltaic phân phối năng lượng đầu vào | Nhập | 120Vdc ~ 420Vdc, giá trị định danh: 340Vdc |
| Bộ ngắt mạch đầu vào | 20 × 25A/2P | |
| SPD đầu vào DC | 20 × (20kA/40kA, 8/20μs) | |
| Stấm olar | Sức mạnh đơn bảng | 580W |
| Tổng số lượng | 108 miếng @ 18 × (6 × 580W, 6 dây) | |
| PCác mô-đun nhiệt điện | Điện áp đầu vào | 120Vdc ~ 425Vdc, giá trị định danh: 340Vdc |
| Hiệu quả | 96% | |
| Lượng đầu ra định số | 3000W | |
| Nhiệt độ hoạt động | -40 °C ~ + 75 °C (dưới 50 °C ở mức tải đầy đủ) | |
| Kích thước | 106.4mm ((W) × 285mm ((D) × 41.5mm ((1U/H) | |
| Trọng lượng | ≤2kg | |
| Phương pháp làm mát | Làm mát bằng không khí ép | |
| Độ chính xác MPPT | ≥ 0.99 | |
| Mô-đun biến tần | Điện áp đầu vào | 42Vdc ~ 58Vdc, giá trị định danh: 53,5Vdc |
| Hiệu quả | ≥9 3%@53.5V Input | |
| Lượng đầu ra định số | 2000VA /2000W @220Vac đầu ra | |
| Điện lượng đầu ra | Đánh giá 9,09A (RMS) / Tối đa 15A (RMS) | |
| Phương pháp làm mát | Làm mát bằng không khí ép | |
| Đằng dưới của máy biến tần và phân phối công suất đầu ra | Kích thước | 482.6 ((W) * 350.6 ((D) * 1U ((H) |
| Công suất tối đa | 6KW (3* 2KW) | |
| Điện áp đầu ra | 220Vac danh nghĩa | |
| Bộ ngắt mạch tải | 1*32A/2P | |
|
Kiểm soát năng lượng (MC2900) |
Nhập tín hiệu | AI 3 chiều (2 cảm biến nhiệt độ pin, 1 cảm biến nhiệt độ xung quanh), DI 8 chiều |
| Khả năng báo động | Khả năng kết nối khô 8 chiều | |
| Cảng liên lạc | USB, RS485, SNMP | |
| Chế độ hiển thị | LCD | |
| Emôi trường | Nhiệt độ hoạt động | -40 °C ~ +75 °C ((ít hơn 50 °C ở tải năng lượng đầy đủ) |
| Nhiệt độ lưu trữ | -40°C~+70°C | |
| Độ ẩm hoạt động | 5% ~ 95% | |
| Độ cao | 0 ~ 3000m (Khi độ cao từ 3000m đến 4000m, nhiệt độ hoạt động tối đa giảm 1 °C với mỗi 200m tăng độ cao) | |
