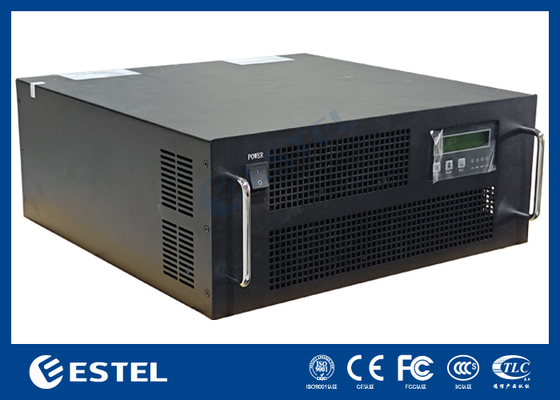

Dòng điện biến tần DC48 5KVA 120V 60HZ Chuyển tần cho hệ thống điện và truyền thông
Thuộc tính cơ bản
Nơi xuất xứ:
Shenzhen, China (Mainland)
Tên thương hiệu:
ESTEL
chứng nhận:
ISO9001, CE, 3C, FCC, TLC
Số mô hình:
EU-RLIS120K-5000VAN
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1
Giá:
358-2143 usd
Điều khoản thanh toán:
L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp:
20,000 sets per month
Tóm tắt sản phẩm
Nguồn cung cấp điện Inverter 1. Thông số kỹ thuật nguồn Inverter QST048120/050C-J4A Đầu vào DC Điện áp đầu vào định mức (Vdc) -48 Dòng điện đầu vào định mức (A) 95 Phạm vi cho phép điện áp DC đầu vào Điện áp làm việc -40v ~ -58.8v Điện áp khởi động -42v ~ -57v Đầu vào AC bypass Điện áp bypass cho ph...
Thông tin chi tiết sản phẩm
Làm nổi bật:
Nguồn cung cấp năng lượng biến tần viễn thông 5KVA
,Máy biến đổi DC48V cho hệ thống điện
,Máy biến đổi truyền thông 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
33.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤4ms
Rated Capacity (VA):
5000
Rated Output Power (W):
4000
Rated Output Voltage And Frequency:
120Vac，60Hz
Mô tả Sản phẩm
Nguồn cung cấp điện Inverter
1. Thông số kỹ thuật nguồn Inverter
| QST048120/050C-J4A | ||
| Đầu vào DC | Điện áp đầu vào định mức (Vdc) | -48 |
| Dòng điện đầu vào định mức (A) | 95 | |
| Phạm vi cho phép điện áp DC đầu vào |
Điện áp làm việc -40v ~ -58.8v Điện áp khởi động -42v ~ -57v |
|
| Đầu vào AC bypass | Điện áp bypass cho phép (Vac) | 120±20% |
| Dòng điện đầu vào định mức (A) | 33.3 | |
| Thời gian chuyển đổi bypass (ms) | ≤4ms | |
| Đầu ra AC | Công suất định mức (VA) | 5000 |
| Công suất đầu ra định mức (W) | 4000 | |
| Điện áp và tần số đầu ra định mức | 120Vac,60Hz | |
| Dòng điện đầu ra định mức (A) | 33.3 | |
| Độ chính xác điện áp đầu ra (A) | 120±3% | |
| Độ chính xác tần số đầu ra (Hz) | 60±0.1% | |
| Tỷ lệ méo dạng sóng (THD) | ≤3% (tải tuyến tính) | |
| Phản hồi động | 10% (tải 25% ←→100%) | |
| Hệ số công suất (PF) | 0.8 | |
| Khả năng quá tải | ≥100%~125%, 10 phút; 125%~150%, 15 giây; 150%, tắt ngay lập tức | |
| Hiệu suất Inverter | ≥85% (tải điện trở 80%) | |
|
Inverter thời gian chuyển đổi (ms) |
≤4ms | |
| Môi trường làm việc | Độ bền cách điện (đầu vào và đầu ra) | 1500Vac, 1 phút |
| Tiếng ồn (1 mét) | ≤65dB | |
| Nhiệt độ môi trường | -5℃~+40℃ | |
| Độ ẩm | 0~90%, không ngưng tụ | |
| Độ cao sử dụng (m) | ≤1000 | |
| Kích thước cơ học | Giá đỡ tiêu chuẩn | Giá đỡ 19 inch 4U |
| Trọng lượng (Kg) | 15 | |
| Chức năng bảo vệ | Bảo vệ điện áp thấp đầu vào, quá áp đầu vào; bảo vệ quá tải đầu ra, bảo vệ ngắn mạch đầu ra | |
2. Sơ đồ nguyên lý làm việc của nguồn Inverter

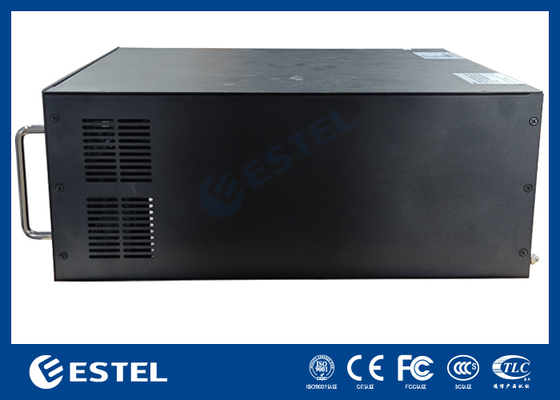

3. Kích thước bên ngoài

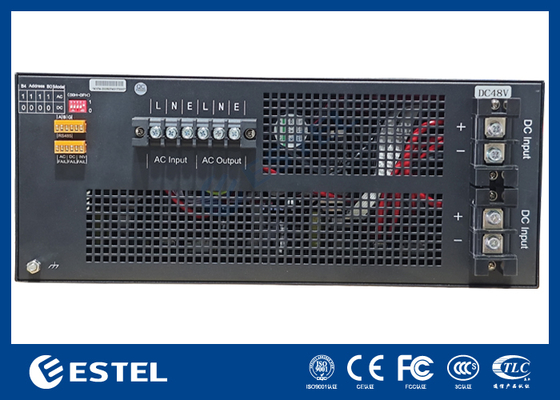

DC48V 5KVA Mặt sau

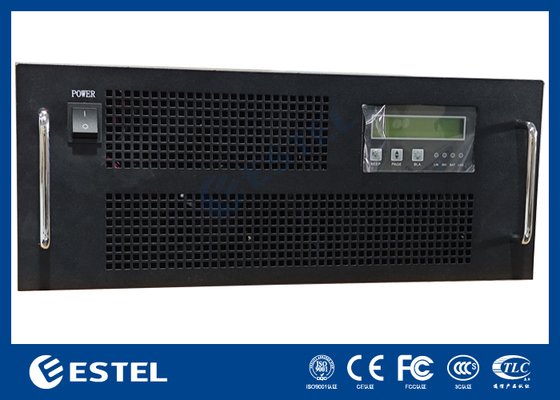

19inch 4U Giá đỡ trước & sau
| Tên cổng | Mô tả chức năng | Ghi chú | |
| Đầu vào DC + | Đầu vào pin + | Đầu vào mô-đun DC là dương | |
| Đầu vào DC - | Đầu vào pin - | Đầu vào mô-đun DC âm | |
| Đầu ra AC l | Đầu ra AC L | Đường dây ra | |
| Đầu ra AC n | Đầu ra AC N | Đường dây trung tính đầu ra | |
|
Đầu vào AC
|
L | Đầu vào AC L | Đường dây vào |
| N | Đầu vào AC N | Đường dây trung tính đầu vào | |
| E | Tiếp đất | Dây tiếp đất | |
|
Tiếp điểm khô |
Mất điện lưới | Hai điểm được kết nối khi lỗi xảy ra | |
| Lỗi DC | Hai điểm được kết nối khi lỗi xảy ra | ||
| Lỗi Inverter | Hai điểm được kết nối khi lỗi xảy ra | ||
|
Giao diện truyền thông |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Công tắc DIP |
Lựa chọn chế độ: Số 1, "1" là đơn vị chính AC; "0" là nguồn DC. Các địa chỉ bo-b3(2-5) nằm trong khoảng từ 00 đến 15, thấp nhất là 0 và cao nhất là 15. Bạn có thể đặt 15 địa chỉ. |
Sau khi vận hành công tắc xoay Để khởi động lại nguồn điện để có hiệu lực Công tắc DIP ở phía số là 1, không có phía nào là 0 (0000-1111) |
|
