Tủ điện viễn thông ngoài trời với hệ thống làm mát tích hợp 4pcs 48V 200Ah Lithium Battery Modules and Power System
Thông tin chi tiết sản phẩm
Cabinet điện ngoài trời Telecom với làm mát
,Các mô-đun pin lithium 48V 200Ah
,Hệ thống điện viễn thông tích hợp
Tủ điện viễn thông ngoài trời với bộ điều hòa tích hợp 4pcs 48V 200Ah Lithium Battery Module và Hệ thống điện truy cập phía trước và phía sau
Mô tả sản phẩm cho tủ điện viễn thông ngoài trời

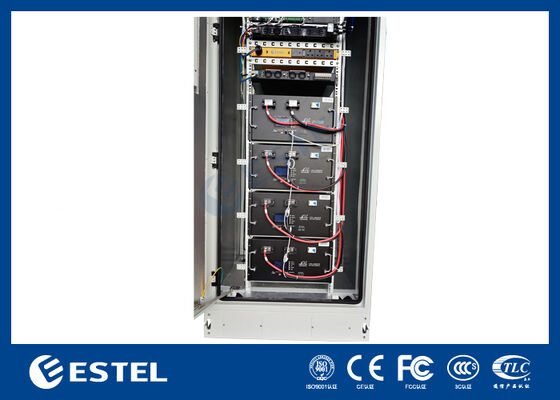

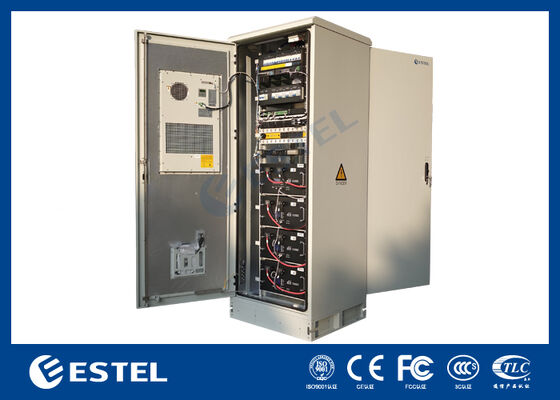

Tủ điện viễn thông ngoài trời này được thiết kế cho các trang web truyền thông, hệ thống điện dự phòng và các dự án cơ sở hạ tầng mạng đòi hỏi phân phối điện tích hợp,Lưu trữ pin và kiểm soát môi trường trong một khoangDựa trên hình ảnh sản phẩm, tủ áp dụng một cấu trúc bên ngoài đứng sàn với một cửa trước đầy đủ chiều cao,Đơn vị làm mát được gắn trên cửa và hệ thống kệ nội bộ để lắp đặt thiết bị lớp. Tủ được trang bị bốn module pin lithium trước và sau và một phần phân phối điện phía trên, cho phép lắp đặt tập trung năng lượng,Các bộ phận pin và điều khiển trong một thùng ngoài trời duy nhất.
Các tính năng chính cho tủ điện viễn thông ngoài trời
• Tủ đứng dưới sàn bên ngoài với hệ thống làm mát tích hợp và cấu trúc giá đỡ bên trong
• Được trang bị 4 mô-đun pin lithium truy cập phía trước để lưu trữ năng lượng dự phòng
• Mỗi mô-đun pin được đánh dấu rõ ràng là 48V / 200Ah
• Tổng năng lượng pin lắp đặt dựa trên các mô-đun nhìn thấy được: 38,4kWh
• Cấu trúc giá đỡ bên trong hỗ trợ lắp đặt tích hợp các đơn vị điện, pin và phân phối
• Đơn vị làm mát gắn trên cửa giúp duy trì nhiệt độ hoạt động bên trong
• Thiết kế truy cập phía trước và phía sau đơn giản hóa việc lắp đặt, phục vụ và thay pin
• Thích hợp cho các ứng dụng viễn thông, truyền thông, truyền tải và điện dự phòng ngoài trời
Thông số kỹ thuật cho tủ điện viễn thông ngoài trời
|
Điểm |
Thông số kỹ thuật |
|
Loại sản phẩm |
Tủ điện viễn thông ngoài trời |
|
Loại thiết bị |
Thiết bị ngoài trời đứng trên sàn |
|
Cấu trúc nội các |
Tủ kim loại đóng một khoang |
|
Cấu hình cửa |
Cửa trước có chiều cao đầy đủ |
|
Cấu hình làm mát |
1 đơn vị làm mát được gắn trên cửa có thể nhìn thấy bên trong cửa trước |
|
Cấu trúc lắp đặt bên trong |
Hệ thống giá đỡ dọc tích hợp để lắp đặt thiết bị đa cấp |
|
Số lượng pin |
4 mô-đun pin lithium có thể nhìn thấy |
|
Nhãn thương hiệu pin |
Leech |
|
Nhãn mô hình pin |
LFELI-48200TB |
|
Năng lượng danh nghĩa pin (mỗi module) |
48V |
|
Công suất pin (mỗi mô-đun) |
200Ah |
|
Năng lượng pin (mỗi mô-đun) |
9600Wh |
|
Tổng điện áp bình quân pin |
Hệ thống 48V |
|
Tổng công suất lắp đặt |
800Ah (4 × 200Ah) |
|
Tổng năng lượng lắp đặt |
38.4kWh (4 × 9600Wh) |
|
Phương pháp lắp đặt pin |
Máy kéo/mô-đun pin gắn trên kệ truy cập trước và sau |
|
Kết nối đầu cuối pin |
Kết nối đầu cuối phía trước với cáp DC công suất lớn |
|
Kiểm tra mô-đun pin |
Mỗi mô-đun pin bao gồm màn hình phía trước / khu vực chỉ số |
|
Phần phân phối điện |
Phần trên của giá đỡ bao gồm phân phối DC / bộ ngắt và các mô-đun điện |
|
Giao diện đầu ra AC |
Các ổ cắm AC kiểu Anh có thể nhìn thấy ở phần bên trong phía trên |
|
Truy cập dịch vụ |
Truy cập phía trước để lắp đặt và bảo trì thiết bị |
|
Cấu trúc cơ sở |
Cơ sở đáy nâng để cố định sàn và đường dẫn cáp |
|
Kết thúc tủ |
Xếp hạng công nghiệp ngoài trời màu xám nhạt |
|
Nhãn hiệu an toàn |
Biểu hiệu cảnh báo điện áp cao / nguy hiểm bên ngoài tủ |
|
Ứng dụng |
Các địa điểm viễn thông ngoài trời, hệ thống điện dự phòng, các nút truyền thông, thiết bị truyền tải và cơ sở hạ tầng điện tích hợp |
Hướng dẫn hoạt động cho tủ điện viễn thông ngoài trời
-
Lắp đặt tủ trên một nền tảng bên ngoài ổn định và đảm bảo nó thông qua cấu trúc cơ sở dưới cùng.
-
Đảm bảo khoảng trống đầy đủ xung quanh cửa tủ và đơn vị làm mát để bảo trì và lưu lượng không khí.
-
Kiểm tra tất cả các mô-đun pin được cài đặt đúng cách và các kết nối cáp DC được thắt chặt trước khi đưa hệ thống vào hoạt động.
-
Lắp đặt các thiết bị điện, phân phối và điều khiển trên theo bố trí giá đỡ và kế hoạch phân bổ tải.
-
Giữ cửa tủ đóng và khóa trong quá trình hoạt động bình thường để bảo vệ thiết bị nội bộ và duy trì kiểm soát môi trường.
-
