Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Khóa tủ: | Khóa ba điểm chống trộm (ổ khóa hỗ trợ) | Kích thước bên ngoài: | W*D*H 750*750*2100mm |
|---|---|---|---|
| Vật liệu: | Tôn mạ kẽm, vách kép cách nhiệt | phương pháp làm mát: | Điều hòa không khí và quạt |
| Giá thiết bị: | Giá đỡ 19 inch, 40U | Xếp hạng IP: | IP65 |
| Thời hạn thanh toán: | T/T | Cảng vận chuyển: | THÂM QUYẾN |
| Tủ: | Tủ viễn thông ngoài trời | ||
| Làm nổi bật: | Tủ viễn thông bằng thép mạ kẽm,Hệ thống Nguồn Viễn thông Ngoài trời 48VDC,Tủ Viễn thông Hybrid có Điều hòa không khí |
||

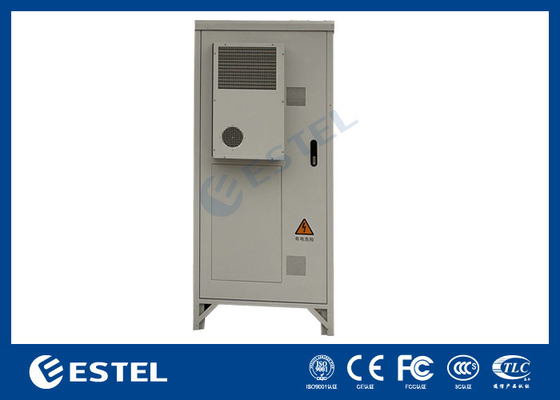

Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40U Có Điều hòa
Giới thiệu
Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40U là một tủ ngoài trời cung cấp môi trường làm việc vật lý an toàn và đáng tin cậy cho các trạm truyền thông không dây. Hệ thống tích hợp các chức năng như tủ ngoài trời, thiết bị kiểm soát nhiệt độ và giám sát môi trường. Hệ thống cấp nguồn và bộ phân phối nguồn AC/DC có thể được lắp đặt theo yêu cầu của người dùng bên trong tủ. Trong khi không gian lắp đặt được dành riêng cho thiết bị của người dùng và pin dự phòng.
Các tính năng chính của Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40U:
Mỗi tủ chiếm diện tích dưới 1 mét vuông, dễ dàng tìm được địa điểm lắp đặt
Hệ thống kiểm soát nhiệt độ: dễ bảo trì, vệ sinh và thay thế
Khả năng chống trộm mạnh mẽ: bản lề bên trong, cửa tích hợp, hỗ trợ khóa móc bên ngoài
Kiểm soát nhiệt độ phân chia chi tiết, tiết kiệm năng lượng tối đa
Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40UCấu hình
| Thông tin cơ bản | |
| Kích thước ngoài |
800mm(R)x940mm(S)x2050mm(C) (bao gồm cả phần nhô ra của bộ điều khiển nhiệt độ) |
| Diện tích phủ | 800mm(R)x700mm(S) |
| Chiều cao đế | 150mm |
| Trọng lượng | ≤130kg (không bao gồm thiết bị và pin) |
| Không gian người dùng | 37U |
| Chất liệu |
Tường: Tấm thép mạ kẽm 1.2mm Cửa: Tấm thép mạ kẽm 1.5mm |
| Khóa | Khóa chống trộm ba điểm, lõi khóa tiêu chuẩn Châu Âu, có thể thay đổi hoặc kết hợp khóa móc |
| Vị trí đi dây | Đi vào và đi ra từ dưới đáy |
| Lỗ đi dây | 10xφ36 |
|
Cấp bảo vệ |
IP55 |
| Thông tin kiểm soát nhiệt độ | |
|
Chiều cao: 20U Khoảng cách khả dụng phía trước 19": 180mm |
Chế độ: bộ trao đổi nhiệt Hiệu suất tản nhiệt: 200W/K Điện áp định mức: 48VDC Công suất định mức: 520W |
|
Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40U |
Chế độ: điều hòa không khí DC Công suất làm mát (L35/L35): 500W Điện áp định mức: 48VDC Tiêu thụ điện năng (L35/L35): 160W |
| Thông tin khác | |
| Chiếu sáng | Đèn LED DC-48V |
| Cảm biến khói | Kiểm soát truy cập |
| Cảm biến lũ lụt | Tiếp điểm khô |
|
Cảm biến nhiệt độ và độ ẩm 12VDC |
Kiểm soát truy cập |
| Tiếp điểm khô | Môi trường |
| Độ ẩm hoạt động | |
| 5% đến 95% (không ngưng tụ) | Nhiệt độ lưu trữ |
| 0 đến 4000m (nếu độ cao nằm trong khoảng từ 3000m đến 4000m, nhiệt độ hoạt động tối đa giảm 1℃ với mỗi 200m tăng độ cao) | Độ ẩm hoạt động |
| Hình ảnh Bộ chỉnh lưu: | Độ cao |
|
Thông thường, hệ thống nguồn hoạt động ở trạng thái sạc nổi song song, tức là mô-đun chỉnh lưu, mô-đun năng lượng mặt trời, tải và pin hoạt động song song. Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu cung cấp dòng sạc nổi cho các thiết bị truyền thông và pin. Nếu công suất đầu ra của mô-đun năng lượng mặt trời không đủ để cấp cho tất cả các tải, mô-đun chỉnh lưu sẽ cung cấp nguồn bổ sung cho các thiết bị truyền thông. |
Thông tin giá đỡ bên trong Thiết bị Ngăn Chế độ giá đỡ: không gian 19" theo IEC 60297-3 |
| Độ sâu: 400mm | |
|
Chiều cao: 20U Khoảng cách khả dụng phía trước 19": 180mm |
Ngăn pin Chế độ giá đỡ: hai bộ giá đỡ pin Chiều cao mỗi giá đỡ pin: ≥350mm Tùy chọn: giá đỡ 17U 19" cho pin lithium |
|
Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40U |
Bộ chỉnh lưu: Đây là một khung phụ 19 inch cho hệ thống nguồn lai, với thiết kế nhỏ gọn cao 5U để đáp ứng nhu cầu ứng dụng quan trọng của truyền dẫn cáp quang và vi sóng, thiết bị truy cập, bộ chuyển mạch... Công suất tối đa của hệ thống là 150A, với các MCB đầu vào AC/đầu vào DC/pin/tải. Các cáp được truy cập từ phía trước với MCB và thanh cái. Bộ chỉnh lưu |
tính năng chính:Dải điện áp đầu vào rộng: 85 đến 290VAC cho bộ chỉnh lưu và 120 đến 420VDC cho MPPT
Bộ chỉnh lưu, MPPT và bộ điều khiển có thể cắm nóng, bảo trì trực tuyến dễ dàng và nhanh chóng
Hiệu suất cao lên đến 96% cho chi phí vận hành thấp hơnHỗ trợ các giao diện truyền thông Ethernet, SNMP, ModBus và RS485
Phân phối đầu vào
AC
DC
Chế độ đầu vào
| 220VAC một pha | ||
| 120VDC đến 425VDC | Tần số đầu vào | |
| 45 đến 65Hz, giá trị định mức: 50Hz/60Hz | / | Công suất đầu vào |
| 63A/2P x 1 | 63A/2P x 5 | SPD |
| 20kA/40kA, 8/20μs | Phân phối đầu ra | Bộ chỉnh lưu |
| Mô-đun năng lượng mặt trời | Điện áp đầu vào | |
| -42 đến -58VDC, giá trị định mức: -53.5VDC | ||
| -42 đến -58VDC, giá trị định mức: -54.5VDC | Hiệu suất | |
| 125A/2P | Bộ ngắt tải | LVD: 32A/1P x 1, 10A/1P x 5; BLVD: 32A/1P x 2, 10A/1P x 5 |
| SPD DC | 20kA/40kA, 8/20μs | |
| Mô-đun | Mô-đun chỉnh lưu | |
| Mô-đun năng lượng mặt trời | Điện áp đầu vào | |
| 85 đến 290VAC, định mức 220VAC | ||
| 120 đến 420VDC, định mức 340VDC | Hiệu suất | |
| >96% |
>96% Công suất định mức |
3000W (176 đến 290VAC) |
| 3000W (200 đến 425VAC) | -10℃ đến +75℃ (hoạt động hết công suất dưới 55℃) | -10℃ đến +75℃ (hoạt động hết công suất dưới 55℃) |
| -10℃ đến +75℃ (hoạt động hết công suất dưới 50℃) | Bộ điều khiển | Tín hiệu đầu vào |
|
3AI (2 nhiệt độ pin, 1 nhiệt độ môi trường), 2 RS485, 7 DI |
Đầu ra báo động | 6 tiếp điểm khô |
| Cổng giao tiếp | |
| RS485, SNMP | Chế độ hiển thị |
| LCD | Hệ thống |
| Kích thước (R x S x C) | 482x350.6x9U, ≤30kg (không bao gồm mô-đun) |
| Chế độ làm mát | Làm mát tự nhiên |
| Modem được cấu hình chức năng GPRS có thể thực hiện giám sát từ xa bằng cách cung cấp dữ liệu cho máy chủ Internet | |
| Bảo trì từ phía trước, hỗ trợ thay đổi cấp độ mô-đun | Mức bảo vệ |
| IP20 | Môi trường |
| Nhiệt độ hoạt động | -10℃ đến +50℃ |
| Nhiệt độ lưu trữ | -40℃ đến +75℃ |
| Độ ẩm hoạt động | |
| 5% đến 95% (không ngưng tụ) | Độ cao |
| 0 đến 4000m (nếu độ cao nằm trong khoảng từ 3000m đến 4000m, nhiệt độ hoạt động tối đa giảm 1℃ với mỗi 200m tăng độ cao) | *Thiết kế tùy chỉnh có sẵn. |
| Hình ảnh Bộ chỉnh lưu: | Nguyên lý hoạt động: |
|
Thông thường, hệ thống nguồn hoạt động ở trạng thái sạc nổi song song, tức là mô-đun chỉnh lưu, mô-đun năng lượng mặt trời, tải và pin hoạt động song song. Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu cung cấp dòng sạc nổi cho các thiết bị truyền thông và pin. Nếu công suất đầu ra của mô-đun năng lượng mặt trời không đủ để cấp cho tất cả các tải, mô-đun chỉnh lưu sẽ cung cấp nguồn bổ sung cho các thiết bị truyền thông. |
Khi nguồn điện lưới bị ngắt, mô-đun chỉnh lưu ngừng hoạt động. Nếu nguồn năng lượng mặt trời bình thường, mô-đun năng lượng mặt trời sẽ cấp nguồn cho các thiết bị truyền thông và sạc pin. Nếu công suất đầu ra của mô-đun năng lượng mặt trời không đủ để cấp cho tất cả các tải, pin sẽ cung cấp nguồn bổ sung cho các thiết bị truyền thông. |
Khi nguồn điện lưới bị ngắt, mô-đun chỉnh lưu ngừng hoạt động. Nếu năng lượng mặt trời cũng bị mất đồng thời, các thiết bị truyền thông sẽ được cấp nguồn từ pin. Khi pin xả liên tục trong một khoảng thời gian đến điểm khởi động máy phát điện, bộ giám sát sẽ gửi tín hiệu khởi động đến máy phát điện. Máy phát điện cung cấp nguồn AC đầu vào cho mô-đun chỉnh lưu, sau đó bộ chỉnh lưu có thể cung cấp nguồn cho các thiết bị truyền thông trở lại và sạc pin để bù đắp cho mức tiêu thụ. Khi đạt đến điểm dừng của máy phát điện, bộ giám sát sẽ gửi tín hiệu dừng đến máy phát điện và máy phát điện sẽ tắt.
IP55/IP65
IP55 = Đặc điểm vỏ tủ:
Bảo vệ hoàn toàn khỏi bụi, dầu và các vật liệu không ăn mòn khác
Bảo vệ hoàn toàn khỏi tiếp xúc với thiết bị bên trong
Bảo vệ khỏi nước, lên đến nước phun từ vòi theo mọi hướng vào vỏ tủ
Có sẵn các loại lắp tường, lắp đứng tự do, lắp máng và lắp cột điện báo
Có sẵn dịch vụ in logo, anodizing hoặc khắc
Tùy chỉnh với các lỗ cắt, cách điện, bản lề, chốt hoặc khóa
Các tính năng của Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40U:
Tính năng
Mô tả
Đặc điểm mô-đun
Có sẵn dịch vụ in logo, anodizing hoặc khắc
Tùy chỉnh với các lỗ cắt, cách điện, bản lề, chốt hoặc khóa
Các tính năng của Hệ thống Nguồn Viễn thông Lai 48VDC 300A Tủ Viễn thông Ngoài trời 40U:
Tính năng
Mô tả
Đặc điểm mô-đun
Mô-đun năng lượng mặt trời có chức năng theo dõi điểm công suất tối đa. Độ chính xác theo dõi điểm công suất tối đa trên 99,5%
Mô-đun chỉnh lưu sử dụng công nghệ bù hệ số công suất chủ động, hệ số công suất lên tới 0,99
| Hiệu suất tối đa của mô-đun chỉnh lưu trên 93% | Hiệu suất tối đa của mô-đun năng lượng mặt trời trên 95% |
|
Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu có mật độ công suất cao
|
Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu áp dụng công nghệ hoán đổi nóng không phá hủy, tức là Cắm và Chạy (Plug-and-Play). Mất chưa đầy một phút để thay thế mô-đun năng lượng mặt trời và mô-đun chỉnh lưu |
| Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu có chức năng bảo vệ quá áp đầu ra, bao gồm bảo vệ quá áp phần cứng và bảo vệ quá áp phần mềm. Và bảo vệ quá áp phần mềm có hai chế độ tùy chọn: chế độ khóa quá áp lần đầu, chế độ khóa quá áp lần thứ tư | |
| Quản lý pin | |
| Quản lý pin hoàn hảo: bảo vệ pin, và các chức năng như điều chỉnh điện áp tự động, giới hạn dòng điện vô cấp, tính toán dung lượng pin, chuyển đổi sạc cân bằng/nổi tự động, kiểm tra pin trực tuyến. | |
| Quản lý bổ sung ánh sáng và điện | |
| Chức năng quản lý bổ sung ánh sáng/điện hoàn hảo, có thể ưu tiên nguồn điện mặt trời và tối đa hóa việc sử dụng năng lượng mặt trời | |
| Thống kê năng lượng | |
| Tiêu thụ điện tải, năng lượng phát ra từ năng lượng mặt trời, năng lượng phát ra từ lưới điện, năng lượng phát ra từ máy phát điện (DG), xả pin, sạc pin | Ghi dữ liệu |
| Ghi dữ liệu lịch sử 90 ngày, dữ liệu lịch sử có thể được tải lên. | 200 bản ghi báo động lịch sử, |
| 10 nhóm dữ liệu kiểm tra pin | Chức năng báo động |
| Chức năng bảo vệ lỗi và báo động lỗi hoàn hảo |
Thiết kế mạng Cung cấp tiếp điểm khô và các cổng giao tiếp khác cho tính linh hoạt của mạng; Cho phép nâng cấp phần mềm đầu cuối gần và hoạt động không giám sát |
| Giao diện vận hành nhân văn | Màn hình LCD được thiết kế nghiêng 15 độ, trực quan và thuận tiện hơn cho người dùng vận hành. |
| Truy vấn các thông số hoạt động, thống kê và báo động lịch sử của hệ thống thông qua LCD. |
Điều khiển hệ thống thủ công thông qua LCD Chống sét |
| Thiết kế chống sét hoàn hảo ở cả hai phía AC và DC |
Thiết kế tiết kiệm năng lượng Hệ thống, ngoài chức năng tiết kiệm năng lượng chế độ ngủ của mô-đun chỉnh lưu, còn hỗ trợ và ưu tiên sử dụng năng lượng mặt trời đầu vào cho tải, tận dụng tối đa năng lượng mặt trời, để đạt được tiết kiệm năng lượng và giảm phát thải khí nhà kính Loại ngoài trời |
| Cấp bảo vệ của hệ thống lên đến IP55, có thể sử dụng ngoài trời. Hệ thống nhỏ gọn và dễ lắp đặt | Hệ thống |
| Tất cả các thiết bị trong hệ thống đều hỗ trợ bảo trì từ phía trước | Hệ thống áp dụng công nghệ ngủ mô-đun chỉnh lưu, công tắc tơ trạng thái kép, bộ chia dòng công suất thấp và công nghệ điều chỉnh tốc độ quạt, và có chức năng tiết kiệm năng lượng nổi bật hơn |
| Bộ sưởi AC tùy chọn giúp hệ thống hoạt động đáng tin cậy ở nhiệt độ thấp | Giám sát từ xa |
|
Modem được cấu hình chức năng GPRS có thể thực hiện giám sát từ xa bằng cách cung cấp dữ liệu cho máy chủ Internet
|
Ứng dụng Vỏ lưu trữ năng lượng |
| Tủ của chúng tôi được sử dụng rộng rãi trong ngành viễn thông ngoài trời. Tủ có thể được trang bị các thiết bị viễn thông khác nhau, hệ thống nguồn chỉnh lưu, bộ giám sát, pin, cáp quang, v.v. Thích hợp sử dụng ở đường phố, đỉnh tòa nhà, đỉnh núi, khu vực đô thị, nông thôn, khu dân cư và các khu vực khác. | |

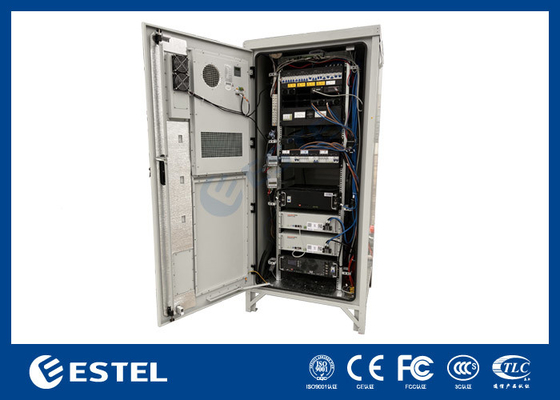

| Hình ảnh tủ: | |
