HM385-25/100T1(3P+N) Thiết bị bảo vệ chống sét hạ áp (SPD) - Thiết bị bảo vệ chống sét kết nối với hệ thống điện hạ áp
1 Phạm vi
Thiết bị bảo vệ chống sét chủ yếu được áp dụng trong hệ thống phân phối hạ áp và thiết bị điện để bảo vệ chống sét hoặc các quá áp thoáng qua khác.
2 Tài liệu tham khảo
GB/T 18802.11
Thiết bị bảo vệ chống sét hạ áp (SPD) - Phần 11: Thiết bị bảo vệ chống sét kết nối với hệ thống điện hạ áp - Yêu cầu và phương pháp thử nghiệm
GB 2828.1
Quy trình lấy mẫu để kiểm tra theo thuộc tính - Phần 1: Kế hoạch lấy mẫu được lập chỉ mục theo giới hạn chất lượng chấp nhận (AQL) để kiểm tra theo lô
GB/T191 Đóng gói - Đánh dấu bằng hình ảnh để xử lý hàng hóa
GB/T 2423.1
Thử nghiệm môi trường - Phần 2: Phương pháp thử nghiệm - Thử nghiệm A: Lạnh
GB/T 2423.2
Thử nghiệm môi trường - Phần 2: Phương pháp thử nghiệm - Thử nghiệm A: Lạnh
GB/T 2423.4
Thử nghiệm môi trường cho các sản phẩm điện và điện tử - Phần 2: Phương pháp thử nghiệm - Thử nghiệm
Db: Ẩm nhiệt, chu kỳ (chu kỳ 12h+12h)
GB/T4208 Cấp bảo vệ do vỏ cung cấp (mã IP)
GB/T4943.1
Thiết bị công nghệ âm thanh/video, thông tin và truyền thông—Phần 1: An toàn
YD/T 1235.1
yêu cầu
Yêu cầu về hiệu suất đối với thiết bị bảo vệ chống sét kết nối với hệ thống phân phối hạ áp của các trạm/trang web viễn thông
YD/T 1235.2
Phương pháp thử nghiệm cho thiết bị bảo vệ chống sét kết nối với hệ thống phân phối hạ áp của các trạm/trang web viễn thông
IEC 61643-11
Thiết bị bảo vệ chống sét kết nối với hệ thống phân phối điện hạ áp - Phần
11: Yêu cầu về hiệu suất và phương pháp thử nghiệm
DIN EN 61643-11
Thiết bị bảo vệ chống sét hạ áp - Phần 11: Thiết bị bảo vệ chống sét kết nối với hệ thống điện hạ áp; Yêu cầu và thử nghiệm
UL1449
Thiết bị bảo vệ chống sét
3 Hiệu suất chức năng
3.1 Mô tả
Sản phẩm tích hợp chức năng bảo vệ quá nhiệt và quá dòng, sử dụng lắp đặt thanh ray DIN 35mm và mô-đun bảo vệ chống sét có thể thay thế, dễ dàng lắp đặt và bảo trì, ngoài ra còn có cổng báo động lỗi từ xa (Tiếp điểm không hoạt động) để điều khiển từ xa. Sản phẩm tích hợp thanh cái và cổng báo động được kết nối nối tiếp, chỉ giữ một cổng để khách hàng dễ dàng đấu dây.
3.2 Hiệu suất
4 Lắp đặt sản phẩm
4.1.1 Lắp đặt

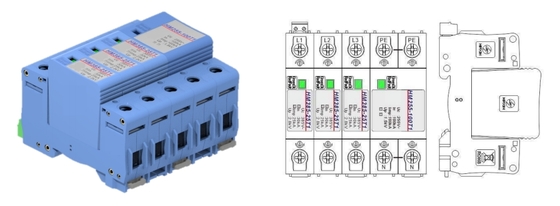

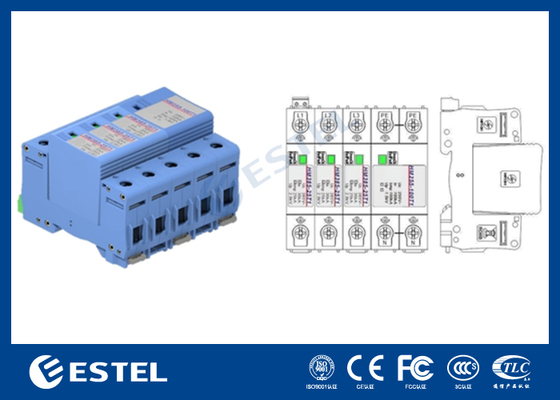

Người có chuyên môn được ủy quyền được phép lắp đặt và bảo trì; Sản phẩm có thể được lắp đặt trên thanh ray 35mm trên tủ điện, nằm trong thiết bị; Nên sử dụng kết nối Kevin cho bộ bảo vệ chống sét hoặc có thể sử dụng kết nối song song chung (như trong Hình 1)
Bảng 1. Thông số kỹ thuật kết nối được đề xuất cho từng cổng

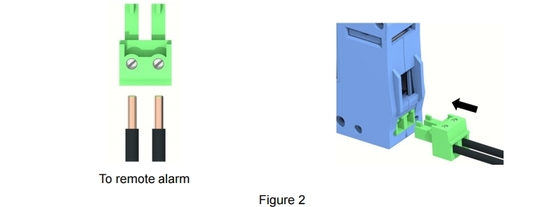

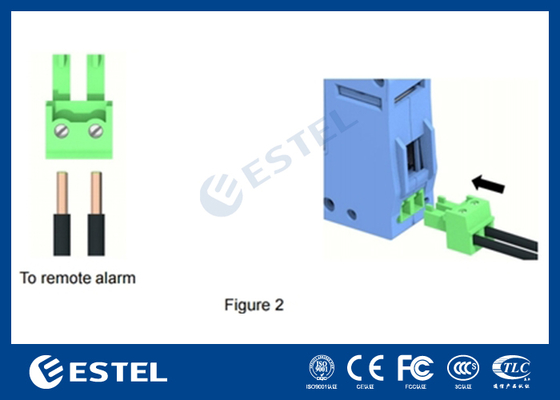

Thiết bị đầu cuối kết nối báo động nằm ở trên cùng của bộ triệt sét. Khi cần kiểm tra và điều khiển từ xa, trước tiên hãy rút phích cắm, sau đó cắm dây báo động vào lỗ kết nối tương ứng. Sử dụng tuốc nơ vít dẹt SL2.5, vặn chặt các vít và cắm phích cắm trở lại vị trí (như trong hình 2). Sau khi hoàn tất việc đấu dây, hãy kiểm tra lại vòng lặp kết nối để đảm bảo tính đúng đắn và độ tin cậy. Thiết bị bảo vệ chống sét có thể ở trạng thái hoạt động ngay khi bật nguồn.

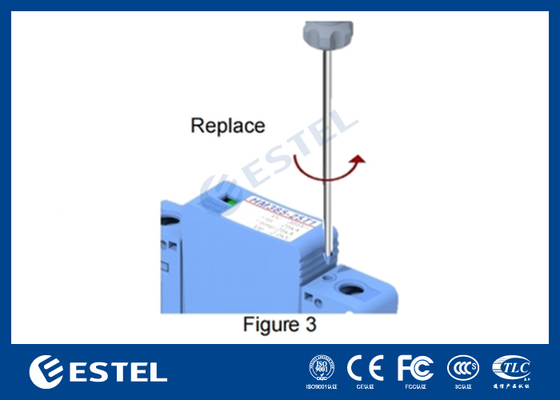

Thay thế khi cần thay thế mô-đun bảo vệ chống sét, sử dụng tuốc nơ vít Phillips SL2.5 để nới lỏng các vít theo hướng mũi tên của logo sản phẩm và kéo mô-đun bảo vệ chống sét ra bằng lực như trong Hình 3 bên dưới. Khi cài đặt lại mô-đun, nên siết chặt các vít với dải mô-men xoắn 0,5N-m.
Ghi chú:
Nên ngắt nguồn điện trong quá trình lắp đặt và bảo trì đế của thiết bị bảo vệ chống sét.
Không vận hành khi đang bật nguồn để tránh bị điện giật. Không kết nối đường dây được bảo vệ với đường dây không được bảo vệ hoặc phía đường dây PE cạnh nhau. Tiết diện, chiều dài và phương pháp kết nối của cáp nối đất phải tuân thủ tiêu chuẩn liên quan; nếu không, thiết bị bảo vệ chống sét không thể hoạt động chính xác. Không cần bảo trì đặc biệt khi thiết bị bảo vệ chống sét hoạt động bình thường, nhưng nên kiểm tra định kỳ cáp kết nối và cửa sổ báo động. Khi cửa sổ báo động có màu đỏ, điều đó có nghĩa là mô-đun bảo vệ chống sét bị lỗi và nên được thay thế ngay lập tức. Nếu cổng báo động từ xa được kết nối, sẽ có tín hiệu báo động.
