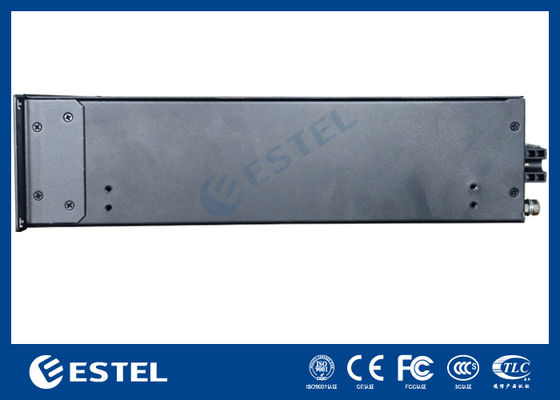

Nguồn cung cấp điện biến tần DC48 2KVA 120V 60HZ cho hệ thống điện và truyền thông
Thuộc tính cơ bản
Nơi xuất xứ:
Shenzhen, China (Mainland)
Tên thương hiệu:
ESTEL
chứng nhận:
ISO9001, CE, 3C, FCC, TLC
Số mô hình:
EU-RLIS120K-2000VAN
Giao dịch Bất động sản
Số lượng đặt hàng tối thiểu:
1
Giá:
358-2143 usd
Điều khoản thanh toán:
L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp:
20,000 sets per month
Tóm tắt sản phẩm
Nguồn cung cấp năng lượng biến tần 1.Các thông số kỹ thuật công suất biến tần QST048/020C-J2A Đầu vào DC Điện áp đầu vào (Vdc) -48 Điện vào định số (A) 38 Phạm vi cho phép điện áp DC đầu vào Điện áp hoạt động -40v ~ -58.8v Điện áp khởi động -42v ~ -57v Nhập chuyển đổi xung quanh AC Điện áp bỏ qua đư...
Thông tin chi tiết sản phẩm
Làm nổi bật:
Nguồn cung cấp điện biến tần đồng 48V
,Hệ thống điện viễn thông 2KVA
,Máy biến đổi truyền thông 120V 60Hz
Rated Input Voltage (Vdc):
-48
Rated Input Current (A):
13.3
Input DC Voltage Allowable Range:
Working voltage -40v ~ -58.8v Boot voltage -42v ~ -57v
Allowable Bypass Voltage (Vac):
120±20%
Bypass Conversion Time (Ms):
≤10ms
Rated Capacity (VA):
2000
Rated Output Power (W):
1600
Rated Output Voltage And Frequency:
120Vac，60Hz
Mô tả Sản phẩm
Nguồn cung cấp năng lượng biến tần
1.Các thông số kỹ thuật công suất biến tần
| QST048/020C-J2A | ||
| Đầu vào DC | Điện áp đầu vào (Vdc) | -48 |
| Điện vào định số (A) | 38 | |
| Phạm vi cho phép điện áp DC đầu vào |
Điện áp hoạt động -40v ~ -58.8v Điện áp khởi động -42v ~ -57v |
|
| Nhập chuyển đổi xung quanh AC | Điện áp bỏ qua được phép (Vac) | 120±20% |
| Điện vào định số (A) | 13.3 | |
| Thời gian chuyển đổi bỏ qua (ms) | ≤10ms | |
| Khả năng đầu ra AC | Công suất định danh (VA) | 2000 |
| Năng lượng đầu ra (W) | 1600 | |
| Điện áp và tần số đầu ra định số | 120Vac, 60Hz | |
| Điện lượng đầu ra định số (A) | 13.3 | |
| Độ chính xác điện áp đầu ra (A) | 120±3% | |
| Độ chính xác tần số đầu ra (Hz) | 60±0,1% | |
| Tỷ lệ biến dạng hình sóng (THD) | ≤ 3% (trọng lượng tuyến tính) | |
| Phản ứng năng động | 10% (nạp 25% ←→100%) | |
| Nhân tố công suất (PF) | 0.8 | |
| Khả năng quá tải | ≥100% ~ 125%, 10 phút; 125% ~ 150%, 15 giây; 150%, tắt ngay lập tức | |
| Hiệu suất biến tần | ≥85% (80% tải kháng) | |
|
Máy biến đổi Thời gian chuyển đổi (ms) |
≤4ms | |
| môi trường làm việc | Độ bền cách nhiệt (đưa vào và ra) | 1500Vac, 1 phút |
| Tiếng ồn (1 mét) | ≤ 65dB | |
| Nhiệt độ môi trường | -5°C~+40°C | |
| độ ẩm | 0 ~ 90%, không có ngưng tụ | |
| Độ cao sử dụng (m) | ≤ 1000 | |
| Kích thước cơ khí | Thang chuẩn | 19 inch 2U Rack Mount |
| Trọng lượng (kg) | 8 | |
| Chức năng bảo vệ | Bảo vệ điện áp thấp đầu vào, bảo vệ điện áp quá cao đầu vào; bảo vệ quá tải đầu ra, bảo vệ mạch ngắn đầu ra | |
2Sơ đồ nguyên tắc hoạt động của nguồn cung cấp điện biến tần
3- Cấu hình ngoại hình

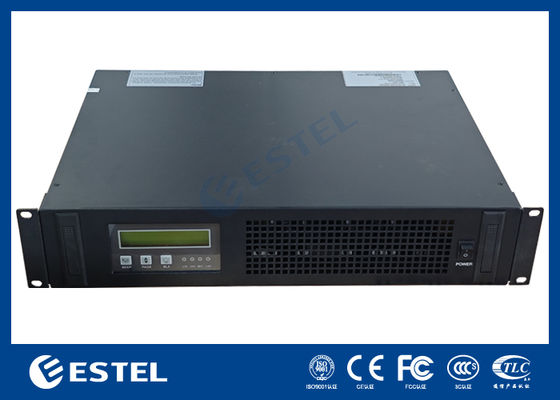

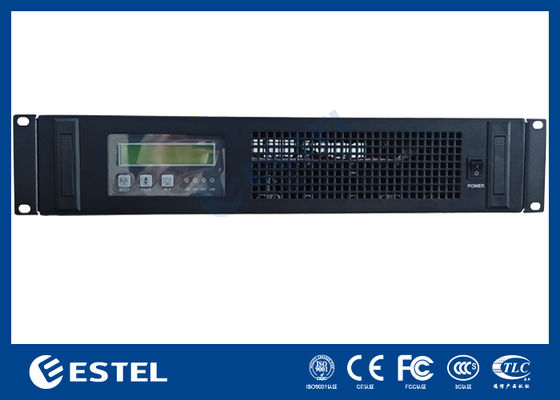

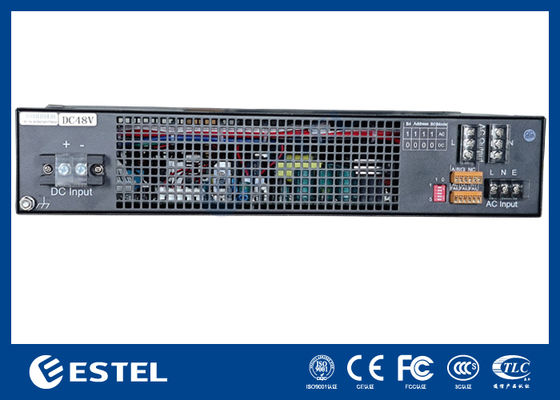

19inch 2U Rack Mount Front & Rear View
| Tên cảng | Mô tả chức năng | Nhận xét | |
| DC input + | Nhập pin + | Đầu vào mô-đun DC là dương tính | |
| Đầu vào DC - | Nhập pin - | Đầu vào mô-đun DC âm | |
| Khả năng chuyển đổi xoay l | Khả năng chuyển đổi xoay l | Dòng đầu ra | |
| Khả năng đầu ra AC n | Khả năng đầu ra AC n | Đường số không đầu ra | |
|
Đầu vào AC
|
L | Đầu vào AC l | Firewire đầu vào |
| N | Nhập AC n | Đường không đầu vào | |
| E | Đất | Sợi dây đất | |
|
Tiếp xúc khô |
Thất bại chính | Hai điểm được kết nối khi lỗi xảy ra | |
| lỗi DC | Hai điểm được kết nối khi lỗi xảy ra | ||
| Vết lỗi biến tần | Hai điểm được kết nối khi lỗi xảy ra | ||
|
Giao diện truyền thông |
A | RS485A | |
| B | RS485B | ||
| G | GND | ||
| Chuyển đổi DIP |
Chọn chế độ: Số 1, "1" đơn vị chính AC; "0" là nguồn DC. Địa chỉ bo-b3(2-5) dao động từ 00 đến 15, thấp nhất là 0, và cao nhất là 15. Bạn có thể đặt 15 địa chỉ. |
Sau khi vận hành công tắc quay số Để khởi động lại nguồn cung cấp năng lượng để có hiệu lực Chuyển đổi DIP sang bên số là 1, không có bên là 0 (0000-1111) |
|
