Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Kích thước: | 482,6(W)*350,0(D)*6U(H) | Cân nặng: | 30kg (không có bộ chỉnh lưu) |
|---|---|---|---|
| Công suất chỉnh lưu: | 30KW | Mô-đun chỉnh lưu: | 10*3KW |
| SNMP: | Ủng hộ | RS485: | Ủng hộ |
| Có thể tùy chỉnh: | Đúng | Bưu kiện: | thùng carton/vỏ gỗ |
| Làm nổi bật: | Hệ thống điện viễn thông AC48V với SNMP,Hệ thống điện đồng thời 750A cho trạm cơ sở,Hệ thống điện viễn thông hỗ trợ RS485 |
||
Tổng quan sản phẩm

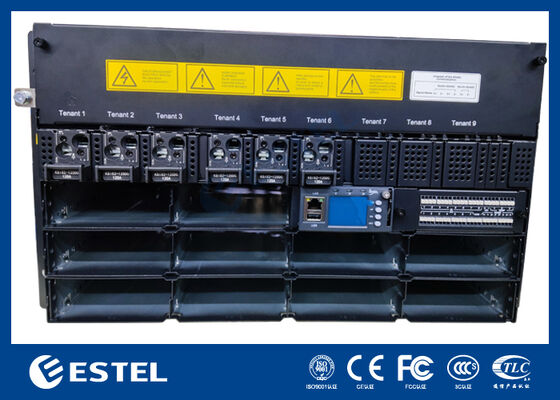

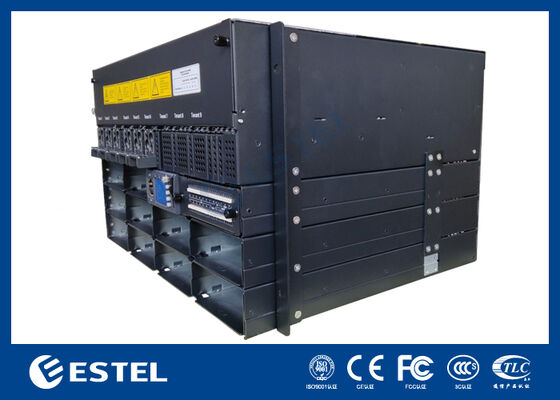

Hệ thống điện rack ET48750-M7E106 DC là một nền tảng chuyển đổi năng lượng có dung lượng cao, được thiết kế cho các nút viễn thông cốt lõi, trung tâm dữ liệu quy mô lớn,và các cơ sở công nghiệp quan trọng trong nhiệm vụ khi liên tục cung cấp điện là điều cần thiếtHệ thống cung cấp đầu ra DC được điều chỉnh chính xác từ 43VDC đến 58VDC.với điểm thiết lập danh nghĩa là 53.5VDC. Được định giá ở công suất đầu ra đầy đủ 30kW, nó duy trì hiệu suất chuyển đổi trên 96% ngay cả dưới tải trọng lớn, giảm đáng kể tổn thất năng lượng và chi phí hoạt động.
Kiến trúc là hoàn toàn mô-đun và chịu lỗi, hỗ trợ tối đa mười mô-đun chỉnh sửa có thể đổi nóng 3000W trong một chương trình dư thừa N + 1 hoặc cao hơn.Mỗi mô-đun chỉnh sửa có trọng lượng dưới 2kg và tận dụng làm mát bằng không khí ép cùng với điều chỉnh yếu tố công suất tiên tiến (≥0.99) và biến dạng hài hòa tổng thể rất thấp (THDi ≤ 5%), đảm bảo hoạt động thân thiện với lưới điện và chất lượng điện nhất quán.Toàn bộ hệ thống được đặt trong một khung gầm cao 6U được xây dựng để phù hợp với giá đỡ 19 inch tiêu chuẩnBảo trì chuyển đổi nóng truy cập phía trước và định tuyến cáp trên bảng điều khiển đơn giản hóa việc lắp đặt và dịch vụ thực địa,trong khi vỏ được đánh giá IP20 bảo vệ chống lại sự tiếp xúc và xâm nhập vô tình của các vật thể nước ngoài rắn.
Phân phối điện được quản lý thông qua một bảng điều khiển DC tích hợp hỗ trợ cả LLVD (tắt điện áp thấp) và BLVD (tắt điện áp thấp pin),cho phép giảm tải ưu tiên và kéo dài thời gian chạy pin trong thời gian mất điệnHệ thống thông tin được xử lý bởi một bộ điều khiển chuyên dụng được trang bị bốn đầu vào cảm biến tương tự, tám đầu vào trạng thái kỹ thuật số, và bảy chương trình liên lạc khô báo động relé.Quản lý từ xa toàn diện được kích hoạt thông qua RS232, RS485 và SNMP, cung cấp cho các nhà khai thác khả năng hiển thị và kiểm soát đầy đủ các thông số năng lượng, báo động và tình trạng chỉnh sửa.Cấu hình cục bộ và giám sát thời gian thực được tạo điều kiện thông qua màn hình LCD mặt trước tích hợp.
Được thiết kế để triển khai trong môi trường đòi hỏi vật lý,Hệ thống hoạt động liên tục trong phạm vi nhiệt độ môi trường từ 40 °C đến + 65 °C và chịu độ ẩm tương đối từ 5% đến 95% (không ngưng tụ)Nó cũng cung cấp năng lượng đầu ra đầy đủ mà không bị giảm ở độ cao lên đến 3000 mét.ET48750-M7E106 cung cấp một, cơ sở hạ tầng điện DC chắc chắn trong tương lai cho các ứng dụng mà thời gian ngừng hoạt động không chỉ tốn kém mà còn không thể chấp nhận được.
| Loại | ET48750 | |||
| Hệ thống | Cấu trúc | 482.6 ((W) * 350.0 ((D) * 6U ((H) | ||
| Trọng lượng | ≤30kg (không có máy thẳng) | |||
| Chế độ làm mát | Làm mát tự nhiên | |||
| Chế độ cài đặt | Lắp đặt trên kệ 19 inch | |||
| Chế độ cáp | Cổng đầu vào và cổng đầu ra | |||
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ | |||
| Mức độ bảo vệ | IP20 | |||
| AC Phân phối |
Chế độ đầu vào | Địa điểm đầu cuối bloL1×3, L2×2, L3×2 và N×6 | ||
| Tần số đầu vào | 45~65Hz, giá trị định số: 50Hz/60Hz | |||
| DC Phân phối |
Điện áp đầu ra | -43~-58VDC, giá trị định danh: -53.5VDC | ||
| Công suất tối đa | 30kw ((10*3000w, N + 1 dư thừa) | |||
| Máy cắt pin | RTN+ BATT-busbar | |||
| Máy ngắt tải |
LLVD: Máy ngắt mạch 6 * 125A / 1PN + 3 * ≤ 125A / 1PN (các khe dành riêng) BLVD: RTN + GND-busbar |
|||

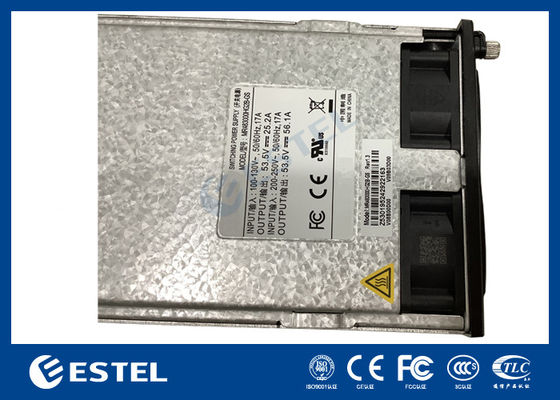

| Máy chỉnh sửa | Điện áp đầu vào | 85VAC~300VAC, định lượng 220VAC | ||
| Hiệu quả | >96% | |||
| Sức mạnh định số | 3000W ((176~300VAC) | |||
| Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới 50°C) | |||
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| Trọng lượng | ≤2kg | |||
| Chế độ làm mát | Làm mát ép buộc | |||
| Nhân tố công suất | ≥ 0.99 | |||
| THD | ≤ 5% | |||
| Điện đồng mạch | ¥43 ~ ¥58VDC, chỉ số ¥53.5VDC, tối đa 55A | |||

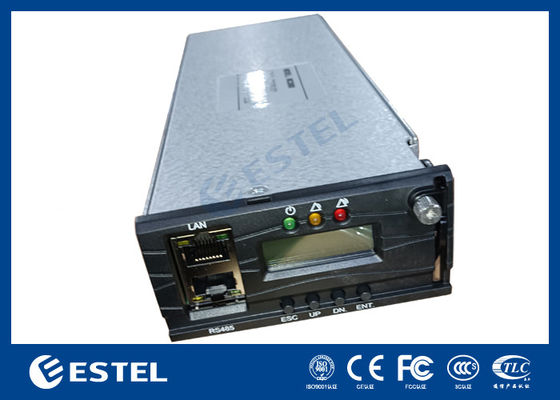

| Máy điều khiển | Nhập tín hiệu | 4 AI ((3 nhiệt độ môi trường, 1 độ ẩm) 8 DI | ||
| Khả năng báo động | 7 tiếp xúc khô | |||
| RS232 | Vâng. | |||
| RS485 | Vâng. | |||
| SNMP | Vâng. | |||
| Chế độ hiển thị | LCD | |||
| Môi trường | Hoạt động nhiệt độ |
-40 °C ~ +65 °C (sức mạnh toàn bộ dưới 50 °C) | ||
| Nhiệt độ lưu trữ | -40°C~+70°C | |||
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) | |||
| Độ cao | 0 ~ 3000m(Nếu độ cao nằm trong phạm vi 2000m đến 3000m, vận hành tối đa nhiệt độ giảm 1 ° C khi độ cao tăng 200m.) |
|||
