Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Bằng chứng: | Chống nước, chống bụi | Bảo vệ đê: | IP55 |
|---|---|---|---|
| Vật liệu: | thép mạ kẽm một lớp + cách nhiệt | Kích thước bên ngoài: | R×D×H 650×650×1150mm |
| Làm mát: | bộ tản nhiệt và quạt | Giá đỡ tiêu chuẩn 19 inch: | 10u |
| kệ pin: | 2 lớp | Chiếu sáng: | 48V DC, đèn LED |
| hệ thống giám sát môi trường: | Không bắt buộc | Gắn ổ cắm: | Không bắt buộc |
| Đơn vị phân phối điện: | Không bắt buộc | Hệ thống chỉnh lưu: | Không bắt buộc |
| Làm nổi bật: | tủ mạng ngoài trời,tủ treo tường |
||

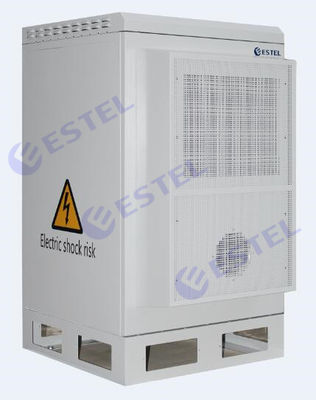

Thép Wall Mount Cabinet ngoài trời / Pole Mount vỏ Equipemnt pin Cabinet với bộ trao đổi nhiệt làm mát
1 Pmô tả
1.1 Sự xuất hiện

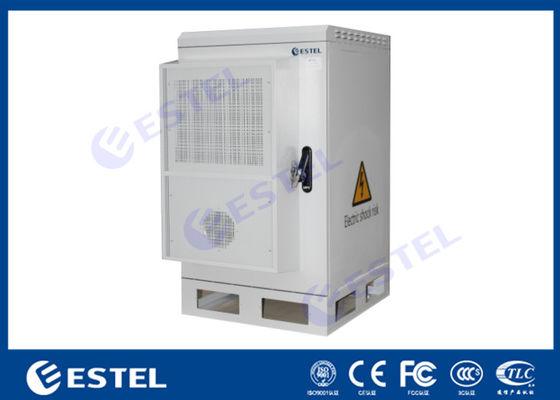

Sau khi lắp đặt tủ, như được hiển thị trong hình dưới đây
1.2 Cấu hình tủ
Cấu hình tủ tích hợp ngoài trời của dự án này là như sau:
| Loại tủ | Cấu hình | Số lượng | Thông số kỹ thuật |
| Tủ chính | Cầm tiêu chuẩn 19 inch | 1 | 10U |
| Máy giữ pin | 1 |
2 lớp Mỗi lớp W × D × H 650 × 650 × 200 mm |
|
| Ánh sáng | 1 | 48V DC, đèn LED | |
| Máy trao đổi nhiệt | 1 |
Điện áp đầu vào: DC48V Công suất trao đổi nhiệt: 120W/K |
|
| Ventilator khẩn cấp | 2 | 48V DC, đầu vào không khí trên đĩa dưới cùng | |
| Đường đồng nghiền | 1 | M6 10 | |
| Busbar | 1 | M6 10 | |
| Đơn vị phân phối điện AC và DC | 1 |
Đầu vào AC: 63A/2P*1; Khả năng phát điện AC: 63A/2P*1; Đầu vào DC: 63A/1P *1; Điện đồng: 16A/1P*1; Điện thoại DC: 10A/1P*3; Điện đồng: 6A/1P*3 Thương hiệu bộ ngắt mạch: Schneider |
|
| Cắm | 1 | ổ cắm phổ quát 8 bit, 220V 16A | |
| Cung cấp điện tích hợp | 1 |
Mô hình: NetSure211 C23 DC48V, 40A, 1U Đơn vị phân phối *1 Mô-đun điều chỉnh 20A *2 Mô-đun giám sát *1 Thương hiệu: Emerson |
|
| Hệ thống giám sát môi trường | 1 |
1* đơn vị giám sát môi trường, 1U, giao tiếp SNMP; 1* cảm biến khói; 1* cảm biến nước; 1* cảm biến nhiệt độ và độ ẩm; 1* cảm biến kết hợp nghiêng và sốc; Bộ cảm biến cửa 1* nguồn điện: DC48V |
|
| Bảng niêm phong cơ sở | 1 | 1 bộ chứa 8 mảnh, 2 khối từ phía trước đến phía sau |
1.3 Kích thước tủ
Kích thước của một tủ đơn được hiển thị trong hình 3. Kích thước bên ngoài: W × D × H 650 × 650 × 1150mm
Hình 3
1.4 Vật liệu của tủ
Thép kẽm một lớp + cách nhiệt:
Lớp bên ngoài: thép kẽm 1,5mm, lớp bên trong: cách nhiệt PEF 20mm
2 Lắp đặt tủ
2.1 Bỏ ra
Các tủ tích hợp ngoài trời thường được đóng gói trong vỏ gỗ. Khi tháo gói, hãy cẩn thận để tránh làm hỏng tủ.
2.2 Các bước và kích thước cài đặt sàn, treo tường, cột
1 ) Bước đổ bộ
Biểu đồ hiệu ứng lắp đặt sàn
Kích thước cơ sở tủ và vị trí lỗ cố định cuộn mở rộng cơ sở
2) Ứng tường
Biểu đồ hiệu ứng gắn tường
Các bậc thang gắn tường
Sơ đồ kích thước gắn tường
3 ) Ba Lan
Sơ đồ hiệu ứng gắn cột
Các bậc thang gắn cột
Kích thước cột
2.3 Bảng niêm phong cơ sở
Nếu bạn cần phải niêm phong đáy của tủ, sử dụng tấm niêm phong đáy (tùy chọn) để niêm phong các notch và lỗ xung quanh đáy.Các ốc vít gắn là các ốc vít thép không gỉ M5 trong bộ đính kèm tủ (xem hình 4).
Hình 4
Lưu ý: Nếu nền tảng xi măng không bằng phẳng, nên sử dụng miếng đệm hoặc ngăn cách để làm bằng cơ sở của tủ.

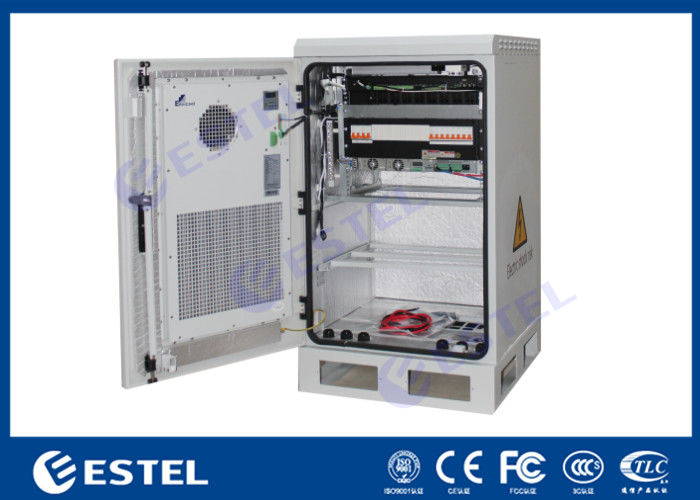

3. Bức ảnh tủ
