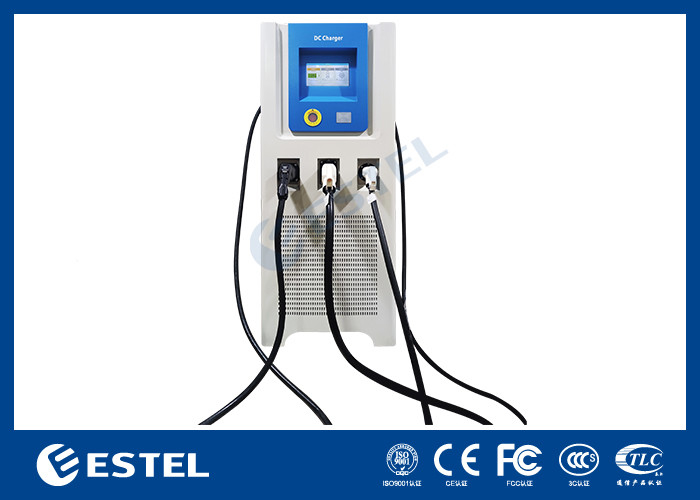

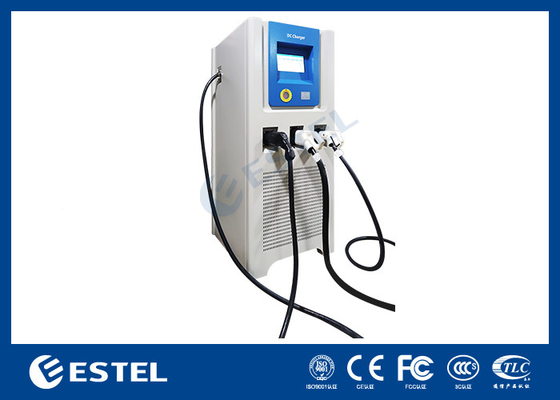

DC 60kw Và AC 43KW Trạm sạc xe điện EV Trạm sạc điện
Thông tin chi tiết sản phẩm
Các trạm sạc xe điện DC 60kw
,Các trạm sạc xe điện AC 43KW
,Trạm sạc FCC EV
Hỗ trợ 3 súng Ocpp DC60kw Và AC43 Sạc điện Trạm xe hơi Ev Sạc Ev Sạc trạm sạc
1Các thông số kỹ thuật
Bộ sạc DC phù hợp với IEC 61851-1:2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, IEC 61851-21-2:2018, GB/T18487.1-2015, và các tiêu chuẩn truyền thông tương ứng GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017.Giao tiếp với hệ thống quản lý trung tâm (CMS) phù hợp với OCPP 1.6 dựa trên kiến trúc ARM và nền tảng Linux / Android.
Thiết kế cơ bản của series bộ sạc DC này phù hợp với tiêu chuẩn IEC và tiêu chuẩn quốc gia Trung Quốc.
Danh mục: E3P-60K-AD3-100A-EU01
| 3P | Nhập ba pha |
| 100A | Lượng đầu ra định số |
| AD3 | DC hoặc đầu ra AC với 3 đầu nối sạc |
| DC100A AC63A | Điện số của đầu nối sạc |
| EU01 | Phiên bản 02 |
2Thông số kỹ thuật
| Số mặt hàng | 3P-60K-AD3-100A-EU01 | |
| Điện vào | Chỉ số đầu vào | 400V 3ph 170A tối đa. |
| Số pha / dây | 3ph / L1,L2,L3,N,PE | |
| Nhân tố công suất | >0.98 | |
| THD hiện tại | < 5% | |
| Hiệu quả | > 95% | |
| Lượng đầu ra | Năng lượng đầu ra | Vũ khí DC: 60Kw + AC43KW |
| chỉ có một súng DC có sẵn trong một phiên sạc. | ||
| Chỉ số đầu ra | 200V-1000V DC + AC380V | |
| Bảo vệ | Bảo vệ | Điện quá, Điện áp quá, Điện áp quá, Điện dư thừa, Bảo vệ sóng cao, mạch ngắn, Nhiệt độ quá, lỗi mặt đất |
| Giao diện người dùng & điều khiển | Hiển thị | Màn hình cảm ứng |
| Ngôn ngữ hỗ trợ | Tiếng Anh (Các ngôn ngữ khác có sẵn theo yêu cầu) | |
| Tùy chọn tính phí | Các tùy chọn phí phải được cung cấp theo yêu cầu: phí theo thời gian, phí theo năng lượng, phí theo phí | |

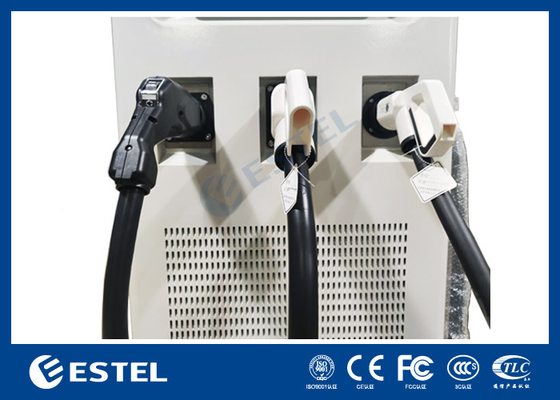

| Giao diện sạc | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| Xác thực người dùng | Thẻ Paypal và (hoặc) NFC | |
| Truyền thông | Giao diện mạng | Ethernet (tiêu chuẩn); Wi-Fi, 4G (tùy chọn) |
| Công thức điểm sạc mở | OCPP1.6 | |
| Môi trường | Nhiệt độ hoạt động | trừ 20 °C đến + 55 °C (thâm giảm khi vượt quá 55 °C) |
| Nhiệt độ lưu trữ | -40 °C đến +70 °C | |
| Độ ẩm | Độ ẩm tương đối < 95%, không ngưng tụ | |
| Độ cao | Tối đa 2000 m (6000 feet) | |
| Máy móc | Bảo vệ xâm nhập | IP54 |
| Bảo vệ chống lại tác động cơ học bên ngoài | IK10 theo IEC 62262 | |
| Làm mát | Không khí ép | |
| Chiều dài cáp sạc | 5m | |
| Kích thước (W*D*H) mm | 700*750*1750 | |
| Trọng lượng | 280kg | |
| Quy định | Giấy chứng nhận / Phù hợp | CE / EN 61851-1/-23 |
3Môi trường dịch vụ
Nhiệt độ hoạt động: -200C...+550C
RH: 5%...95%
Quan điểm: < 2000m
Môi trường lắp đặt: không có sự can thiệp từ tính mạnh.
Không gian ngoại vi: >0,1m
4.Biểu đồ kích thước
5. tình trạng lắp đặt
Máy sạc nên được lắp đặt trên nền tảng bê tông phẳng, với lối vào cáp được dành riêng.
Độ nghiêng dọc dưới 5%.
Lắp đặt đáy của bộ sạc bằng tám vít M8 nhúng vào nền tảng.
Giữ khoảng cách ít nhất 100cm xung quanh bộ sạc để phân tán nhiệt và hoạt động
Chúng tôi khuyên bạn nên đặt một mái hiên.
6- Kết nối điện.
Hệ thống cung cấp điện là 380VAC 3 pha Wye.
Kết nối cáp bên ngoài với các đầu cuối bên trong theo ký hiệu, La, Lb, Lc, N và PE (đầu).
Khu vực ngang của cáp:
| Sức mạnh của bộ sạc | Khu vực cắt ngang |
| 100kW | 3*50mm2+2*25mm2LA LB LC / N+PE) |

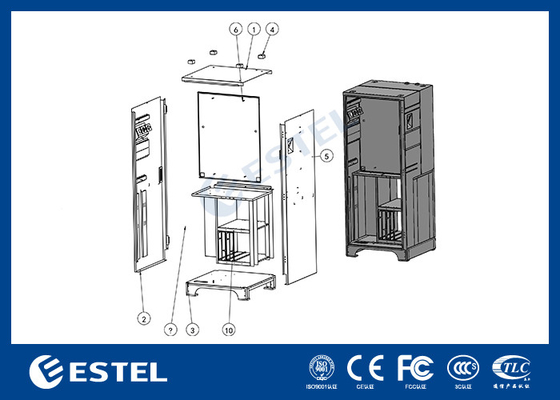

7Chi tiết trạm sạc DC
