Tủ trạm gốc 30U Hai Bay Làm mát bằng không khí IP55 cho thiết bị thông tin liên lạc
Thông tin chi tiết sản phẩm
Tủ ngoài trời BTS
,tủ đường phố viễn thông
,Tủ trạm gốc IP55

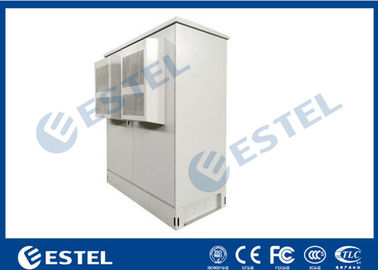

Tủ trạm gốc ngoài trời 30U Two Bay
ET14570160-2B
Tóm lược

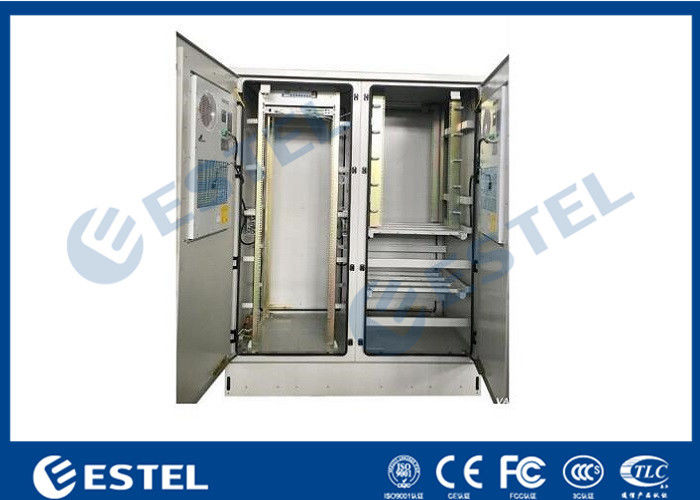

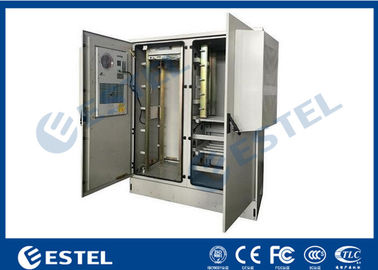

Tủ điện viễn thông ngoài trời ET14570160-2B là tủ hai khoang.Bên trái là đường sắt 19 ”, không gian 30U;bên phải là thanh ray 12U 19 ”và hai kệ pin, chiều cao kệ pin có thể được thiết kế theo kích thước pin của khách hàng.Tủ làm mát sử dụng điều hòa và quạt để giữ nhiệt độ làm việc ổn định cho các thiết bị và ắc quy bên trong tủ.
Tủ ngoài trời được sử dụng rộng rãi cho Viễn thông, Điện lực, Điện lực, v.v., trong 4G và sắp tới là 5G, tủ ngoài trời kích thước nhỏ hơn sẽ ngày càng được sử dụng nhiều hơn để thay thế nơi trú ẩn của Trạm gốc, cũng được sử dụng cho trung tâm băng thông rộng và cáp quang .Chúng tôi cung cấp Tủ ngoài trời và giải pháp tích hợp hệ thống kiểm soát nhiệt độ, cấp điện, giám sát, v.v., tùy chỉnh với đủ nội dung thảo luận với khách hàng, người dùng chỉ cần đặt thiết bị chính vào bên trong.
Đặc trưng
● Hai cửa trước, dễ dàng tiếp cận các thiết bị bên trong
● Sơn tĩnh điện chống ăn mòn
● Ngăn bên trái để lắp thiết bị 19 ”tiêu chuẩn, ngăn bên phải để lắp thiết bị 19” và pin.
● IP55

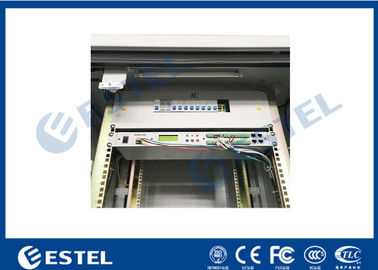

● Làm mát bằng máy điều hòa không khí và quạt khẩn cấp, bao gồm bộ điều khiển nhiệt độ quạt, có thể điều chỉnh nhiệt độ.-48VDC và 220VAC điều hòa không khí tùy chọn
● Tích hợp cao, cấu trúc nhỏ gọn, dễ dàng cài đặt và di chuyển ở giai đoạn sau
● Khóa chống trộm, chuyên dùng cho tủ ngoài trời
● Bảo vệ đầy đủ: cảm biến cửa, cảm biến khói, cảm biến nước, cảm biến nhiệt độ và độ ẩm và cảm biến độ nghiêng & sốc.Hệ thống giám sát môi trường cung cấp báo động.
● Đèn LED -48VDC được bật trong khi cửa được mở
● Đơn vị phân phối điện tùy chỉnh
Các thông số kỹ thuật
| Cấu hình | Bài báo | Thông số kỹ thuật |
| Thân tủ | Người mẫu | ET14570160-2B |
| Kích thước | Kích thước bên ngoài: 1600mm × 1450mm × 700mm (H × W × D) | |
| Thành phần | Toàn bộ tủ được cấu tạo bởi ba phần: nắp trên, thân tủ và đế.Phương pháp lắp đặt là gắn sàn. | |
| Vật liệu | Thép mạ kẽm | |
| Kết cấu |
●Tường đơn, có lớp cách nhiệt (Tường đôi có lớp cách nhiệt tùy chọn) ● Hai cửa trước ●Cơ chế khóa chống trộm ●Nút chặn cửa được lắp ở bên trong cánh cửa tủ ●Cửa có độ kín tốt, chống thấm nước và chống bụi ●Bao gồm rack tiêu chuẩn 19 ”bên trong tủ, khả năng tương thích cao.Kích thước kệ pin có thể được tùy chỉnh ● Được trang bị với trình quản lý cáp ●Đầu vào cáp ở dưới cùng của tủ |
|
| Xử lý bề mặt | Lớp phủ chống ăn mòn | |
| Màu sắc | Xám nhạt | |
| Bảo vệ sự xâm nhập | IP55 | |
| Nhiệt độ làm việc | -40 ° C ～ + 75 ° C | |
| Phương pháp làm mát | Máy điều hòa |
Công suất làm mát: 1.5KW Nguồn điện: 220VAC, 50Hz |
| Bộ trao đổi nhiệt | không bắt buộc | |
| Quạt | -48VDC, có thể điều chỉnh nhiệt độ | |
| Nguồn cấp | PDU |
Chống sét cấp B; Đầu vào AC: 63A / 2PX1; Đầu ra AC: 16A / 1PX4; Đầu ra DC: 16A / 1PX4. PDU có thể được tùy chỉnh thực hiện |
| Giám sát | Đơn vị giám sát môi trường |
-48VDC Cổng giao tiếp: RS485, TCP / IP, SNMP tùy chọn |
| Cảm biến khói | Giám sát tình trạng khói bên trong tủ và đưa ra cảnh báo thời gian thực. | |
| Nghiêng & Sốc cảm biến | Theo dõi độ rung của tủ và cung cấp cảnh báo thời gian thực. | |
| Cảm biến nước | Theo dõi tình trạng nước bên trong tủ và đưa ra cảnh báo thời gian thực. | |
| Cảm biến cửa | Giám sát tình trạng mở cửa bên trong tủ và cung cấp cảnh báo thời gian thực. | |
| Cảm biến nhiệt độ & độ ẩm | Theo dõi nhiệt độ và độ ẩm bên trong tủ và cung cấp cảnh báo thời gian thực. | |
| Khác | Sự chiếu sáng | Đèn LED, -48VDC |
Sơ đồ kích thước
-
