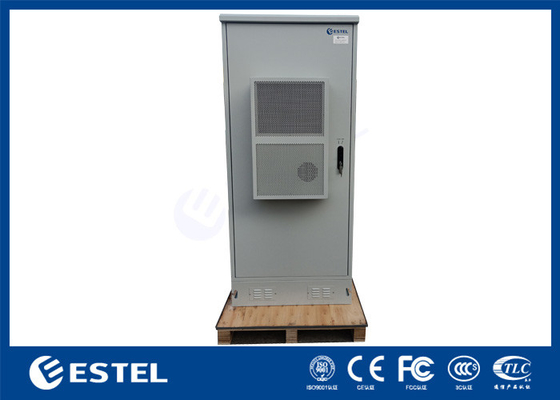

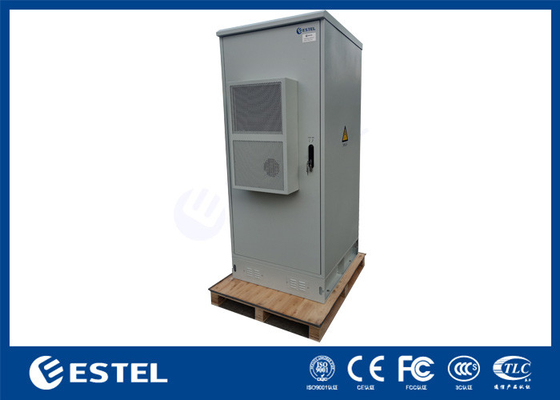

Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kích thước bên ngoài tủ: | W×D×H 900×900×2100mm | Mức độ bảo vệ: | IP55, Chống nước, chống bụi |
---|---|---|---|
mô hình: | ET9090210UP | Hệ thống làm mát: | điều hòa không khí hoặc quạt, Bộ trao đổi nhiệt, Máy điều hòa khí nén 500W 1000W 1500W 2000W, Bộ tra |
Màu sắc: | RAL7035 màu xám | Cửa: | Một cửa trước |
Phụ kiện tích hợp: | PDU, EMU | Vật liệu: | Tôn mạ kẽm vách đơn cách nhiệt |
Khóa tủ: | Khóa ba điểm chống trộm (ổ khóa hỗ trợ) | xử lý bề mặt: | Sơn tĩnh điện chống ăn mòn ngoài trời |
Kiểu: | tủ viễn thông ngoài trời | Ứng dụng: | Viễn thông, trạm gốc, Điện tử, Thiết bị điện tử ngoài trời, Mạng / Viễn thông FTTX |
Điểm nổi bật: | Tủ viễn thông ngoài trời PDU tích hợp,Tủ viễn thông có phân phối điện,Tủ viễn thông có giám sát môi trường |
Vỏ tủ làm bằng thép mạ kẽm, vách kép, độ dày: 1.2mm, với PEF 20mm.
Tủ bao gồm đường ray 19” để lắp đặt thiết bị.
Tủ bao gồm một cửa trước, một cửa hoàn toàn.
Cửa tủ sử dụng cấu trúc nhúng.
Góc mở cửa lên tới 110° và thiết bị giới hạn cửa có thể giới hạn góc mở.Khóa là khóa ba điểm chống trộm, hỗ trợ ổ khóa.Bao gồm chìa khóa để mở cửa.
● Thiết kế hàn hoàn toàn;cung cấp đầy đủ, sẵn sàng để đi
● Cửa trước có thể khóa
● Đi kèm áo mưa
● Vòng đệm đầu vào cáp đáy bịt kín
● Thanh ray gắn 19” có thể điều chỉnh phía trước và phía sau
● Thanh nối đất
● Gioăng cao su cửa trước
● Thiết kế tủ cho phép làm mát bằng gió tự nhiên thông qua các lỗ thông hơi được lọc trên cửa trước
● Tất cả các phần cố định đều nằm bên trong tủ để mang lại giải pháp an toàn
● Đi kèm với chân đế để gắn trên mặt đất, với vòng đệm cáp để đi cáp
● Có sẵn các màu, Xám, Xanh lục hoặc các màu tùy chỉnh
2. tủKỹ thuậtTham số
Cấu hình | Mục | Thông số kỹ thuật | |||
Tủ | Người mẫu | ET9090210UP | |||
Mức độ bảo vệ | IP55 | ||||
Kích thước bên ngoài | H2100mm×W900mm×D900mm (có thể được tùy chỉnh) | ||||
Kích thước bên trong | giá đỡ 19 inch | ||||
Vật liệu |
Thép mạ kẽm dày 1.2mm vách đơn. Độ dày của các bộ phận chịu lực: 2.0mm |
||||
Vật liệu cách nhiệt | PEF 20mm | ||||
lớp áo | sơn tĩnh điện polyester | ||||
Màu sắc | RAL7035 | ||||
Khóa | Hệ thống khóa ba điểm chống trộm | ||||
Khớp nối | bản lề bên trong | ||||
Tùy chọn cài đặt | Tủ đứng | ||||
Tuyến cáp | Cáp vào và ra từ đáy tủ | ||||
BẢO TRÌ | Một cửa trước, bảo trì phía trước | ||||
làm mát | Không bắt buộc | điều hòa nhiệt độ | máy điều hòa DC | Bộ trao đổi nhiệt |
thông gió |
Khả năng lam mat | 1500W | 1500W | 80W/K | 180CFM | |
Điện áp đầu vào | 220VAC 50HZ | 48VDC | 48VDC | 48VDC | |
Giao tiếp | RS485 | RS485 | RS485 | / | |
Đơn vị phân phối điện(tùy chỉnh) |
Chống sét cấp B, 40KA Đầu vào AC: 1*63A/2p ; Đầu ra AC:2*16A/1P Đầu vào DC: 2*32A/1P ; Đầu ra DC: 4*16A/1P |
||||
Đơn vị quan trắc môi trường(không bắt buộc) |
Cài đặt 19 inch, cao 1U,Điện áp vào 48VDC, cổng giao tiếp: SNMP Đầu vào giá trị chuyển mạch thụ động 9 chiều, đầu vào giá trị chuyển mạch chủ động 6 chiều, đầu ra rơ le 6 chiều. |
||||
Người khác | Đèn LED chiếu sáng 48VDC, công tắc LED | ||||
Môi trường | Nhiệt độ làm việc | -40℃ ~+55℃ (+Bức xạ mặt trời) | |||
Nhiệt độ bảo quản | -40℃~+70℃ | ||||
Độ ẩm làm việc | 5%~95%(Không ngưng tụ) | ||||
Độ cao làm việc | 0 ~ 4000 mét |
3Sơ đồ .Cabinet:
(1) Điều kiện môi trường áp dụng:
Nhiệt độ hoạt động: -40°C ~ + 75°C
Nhiệt độ bảo quản: -50°C ~ + 70°C
Nhiệt độ vận chuyển: -50°C ~ + 70°C
Độ ẩm tương đối (RH): 5%~99%
Áp suất không khí: 62kPa ~ 101kPa (tương tự độ cao 0m ~ 5000m)
(2) Chất liệu: thép mạ kẽm chất lượng tốt
(3) Xử lý bề mặt: sơn tĩnh điện, sơn polyester ngoài trời màu xám nhạt RAL 7035
(4) Bảo vệ chống xâm nhập: IP55
(5) Khả năng chống cháy: tuân theo thử nghiệm GB5169.7 A
ánh sáng dịch vụ
máy điều hòa DC
Đơn vị phân phối điện
Đơn vị quan trắc môi trường
Bản vẽ điều hòa:
7. Bao bì - Bao bì hộp gỗ
