Tủ viễn thông IP55 38U Tường đơn bằng thép không gỉ 304 Độ dày 1,2mm với DDF
Thông tin chi tiết sản phẩm
Tủ viễn thông bằng thép không gỉ
,Tủ viễn thông dày 1
,2mm
Tủ viễn thông IP55 39U Tường đơn bằng thép không gỉ 304 dày 1.2mm với DDF
Mô-đun: ET7570200-EQ
1. Ngoài trờiỨng dụng tủ Telcom
Tủ rất phù hợp cho nhiều ứng dụng viễn thông và công nghiệp như:
(1) Mạng truy nhập vô tuyến (2G, 3G, 4G/LTE/WiMax)
(2) Mạng quang
(3) DSL
(4) Truyền hình cáp
(5) Đường sắt và tàu điện ngầm
2. Tính năng tủ Telcom ngoài trời
(1) Giá đỡ 19” tiêu chuẩn để lắp đặt
(2) IP55
(3) Cách bố trí tủ hợp lý sẽ tạo điều kiện thuận lợi cho việc tiếp cận, cố định và nối đất của cáp.Có lỗ vào riêng cho cáp nguồn, cáp tín hiệu, cáp quang.
(4) Tất cả các dây cáp được sử dụng trong tủ đều được làm từ vật liệu chống cháy.
(5) Tủ chống bụi, chống nắng và chống mưa, được sử dụng trong môi trường ngoài trời.
(6) Làm mát tủ: máy lạnh.
(7)Đèn LED-48VDC được bật trong khi cửa được mở
(8) Đơn vị phân phối điện tùy chỉnh
3. Thông số kỹ thuật tủ Telcom ngoài trời
| Mục | Kiểu | Thông số kỹ thuật |
| Kết cấu | Kích thước | Kích thước bên ngoài: H×W×D 2000×750×700mm |
| Cách trình bày | 1 ngăn | |
| Cửa | Có 1 cửa trước, và khóa 3 điểm chống trộm cho tủ ngoài trời (hỗ trợ ổ khóa) | |
| Vật liệu | Inox 304 vách đơn cách nhiệt | |
| Bảo vệ sự xâm nhập | IP55 | |
| Kiểm soát nhiệt độ | làm mát | Điều hòa và quạt |
| Thắp sáng | đèn LED | đèn LED 48V |
| Nhiệt độ | Nhiệt độ | Nhiệt độ làm việc: -40°C ~ +55°C |
| Nhiệt độ bảo quản: -50°C ~ + 70°C | ||
| Nhiệt độ vận chuyển: -50°C ~ +70°C | ||
| độ ẩm | Độ ẩm tương đối | 5% ~ 100% |
| Áp lực | Áp suất không khí | 62kpa ~ 101kpa (tương tự độ cao 0m ~ 5000m) |
| Cường độ bức xạ | Cường độ bức xạ mặt trời | 1120 ×(1±5%)W/m2 |
4. Danh sách phụ kiện tủ Telcom ngoài trời
| KHÔNG. | Mục | Số lượng | Đơn vị | Thông số kỹ thuật |
| 1 |
viễn thông ngoài trời Tủ |
1 | Bộ |
(1)Kích thước bên ngoài: H×W×D 2000×750×700mm (2)Một ngăn: bao gồm giá đỡ 19” (3)Có 1 cửa trước, và khóa 3 điểm chống trộm cho tủ ngoài trời (ổ khóa hỗ trợ) (4) Chất liệu: Inox 304, vách đơn cách nhiệt |
| 2 | Máy điều hòa | 1 | Bộ | Công suất làm lạnh: 2000W;Nguồn điện: DC48V |
| 3 | Cái quạt | 2 | máy tính | DC48V |
| 4 | Cảm biến đèn LED | 1 | máy tính | Được sử dụng để điều khiển bật/tắt đèn LED |
| 5 | đèn LED | 1 | máy tính | DC48V, dùng để chiếu sáng trong tủ |
| 6 | DDF | 1 | Bộ |
(1)Mô hình:MPX108-SM16 (2) Công suất: 16 hệ thống (3) Kích thước: H×W×D 110×485×95mm (4) Phương thức kết nối: Chế độ SIEMENS (5) Bao gồm cáp và các phụ kiện liên quan, thông số đầu cáp: 75-2-1 |
| 7 | Bưu kiện | 1 | Bộ | Vỏ gỗ |
5. Sơ đồ kích thước

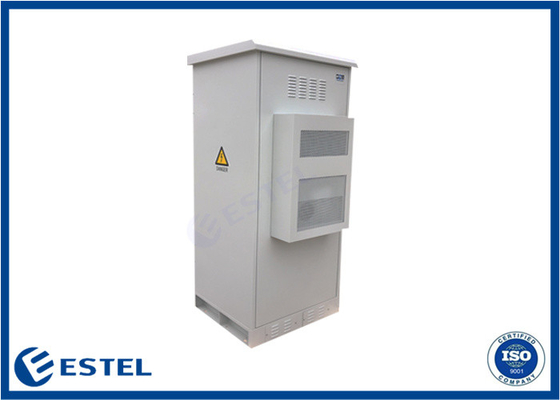

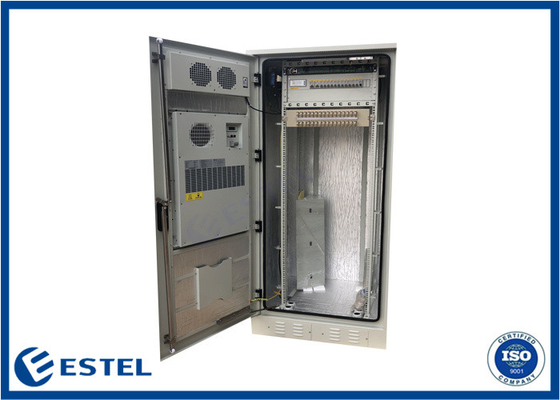

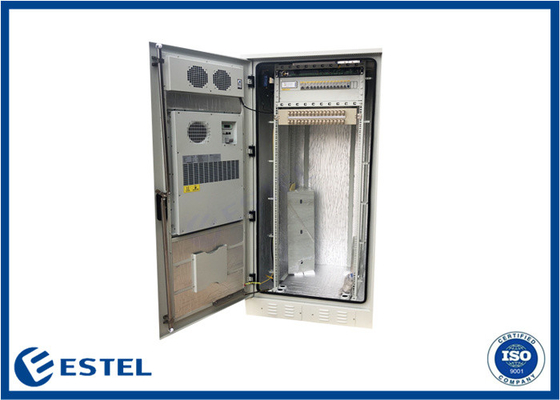

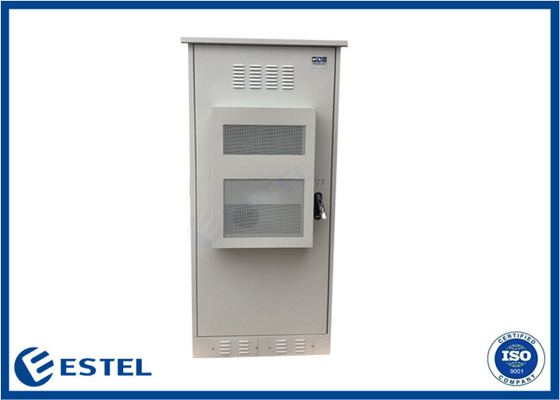

6. Hình ảnh tủ
7. Bảo vệ nối đất
- Tủ bao gồm thanh nối đất bằng đồng có sơn chống ăn mòn.Có đủ ốc vít cho các đầu nối dây.
- Phần kim loại của tủ phải được liên kết với nhau và được nối với thanh nối đất.Điện trở kết nối giữa hai điểm bất kỳ thấp hơn 0,1Ω.
- Nối đất bảo vệ của các thiết bị khác bên trong tủ phải được nối với thanh nối đất.
- Tủ bao gồm thanh nối đất bằng đồng có sơn chống ăn mòn.Có đủ ốc vít cho các đầu nối dây.
- Phần kim loại của tủ phải được liên kết với nhau và được nối với thanh nối đất.Điện trở kết nối giữa hai điểm bất kỳ thấp hơn 0,1Ω.
- Nối đất bảo vệ của các thiết bị khác bên trong tủ phải được nối với thanh nối đất.
-
