Hệ thống cung cấp điện cao 6U ET4830000W Hệ thống điều chỉnh viễn thông
Thông tin chi tiết sản phẩm
Hệ thống cung cấp năng lượng cao 6U
,Hệ thống điều chỉnh viễn thông 3000W
,Hệ thống điều chỉnh viễn thông FCC

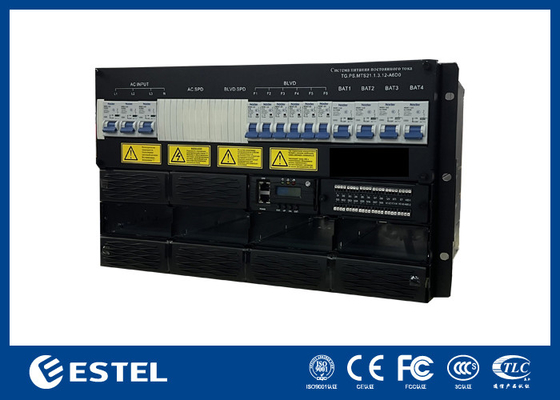

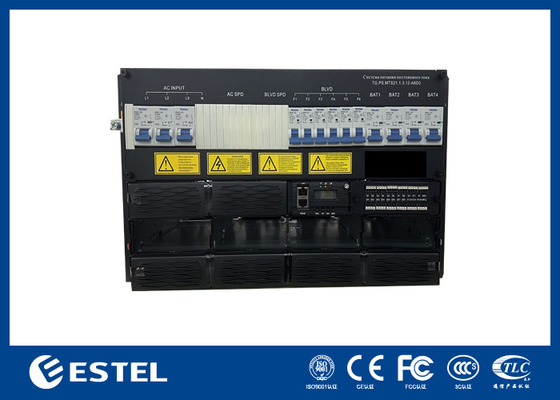

6U chiều cao Hệ thống nguồn điện ET4830000W Hệ thống điều chỉnh viễn thông
- ET48- 30k.W xây dựng
ET48-30KW bao gồm hai mô-đun:
Mô-đun điều chỉnh (MR483000MG1)
Photovoltaic module
Các bộ ngắt pin: 9 × 125A / 1P
Máy ngắt tải
2x 100A + 1x 63A (LVBD)
2x 100A + 2x 63A (LVLD)
- ET48- 30k.W Mô tả cấu hình hệ thống
ET48-30KW nguồn cung cấp điện hạ tầng, thiết kế nhỏ gọn 6U chiều cao để đáp ứng
nhu cầu ứng dụng quan trọng của truyền quang và sóng vi sóng, truy cập
thiết bị, công tắc. hệ thống sức mạnh tối đa là 60KW, với AC / pin / tải
MCB, dây cáp nối phía trước với MCB và busbar.
l Độ rộng 19 inch tiêu chuẩn có lợi thế sử dụng rộng rãi
L 6U cao thiết kế nhỏ gọn, không gian và chi phí lắp đặt có thể được tiết kiệm
L Chế độ vận hành phía trước và truy cập cáp, trông đẹp và bảo trì an toàn
L quản lý pin hoàn hảo, kéo dài tuổi thọ của pin cũng cung cấp
các cổng liên lạc khác nhau, cổng RS485, cổng internet, liên lạc khô, vv
cho phép kết nối mạng linh hoạt và giám sát từ xa
l Máy chỉnh và bộ điều khiển có thể cắm nóng, dễ dàng và nhanh chóng trực tuyến
bảo trì
l Phạm vi điện áp đầu vào rộng ((85-300Vac) mạng lưới điện có thể thích nghi
ET48-60KWbao gồm đơn vị phân phối, mô-đun chỉnh, mô-đun chuyển đổi, mô-đun giám sát.
| Cấu hình | Mô-đun điều chỉnh | Nhận xét |
| Tiêu chuẩn | GB 4943 | Để biết chi tiết, vui lòng tham khảo các thông số kỹ thuật của các mô-đun |
| Tiêu chuẩn | IEC/EN 62368-1 | |
| Tiêu chuẩn | EN 55032 Class A,GR1089 Issue 4,R3-10, R3-11, R3-12 Class B được chứng nhận bởi Bắc Mỹ | |
| Tiêu chuẩn | EN300386, CLASSA |
- Chi tiết nhanh:
| Địa điểm xuất xứ: Shenzhen, Trung Quốc (Đại lục) | Điện áp đầu vào: AC220V hoặc DC48V |
| Tên thương hiệu: ESTEL | Điện áp đầu ra: AC220V hoặc DC48V |
| Số mô hình: ET48-30KW | Năng lượng đầu ra của mô-đun điều chỉnh: 30KW |
| Tên sản phẩm: Các nguồn điện công nghiệp | Tần số đầu vào 45 ~ 65Hz |
| Chứng nhận: ISO9001, CE, 3C, FCC, TLC | Tối đa, dòng điện đầu ra của mô-đun chỉnh: 50A |
| Ứng dụng: Thiết bị công nghiệp | Nhân tố năng lượng: >0.99 |
- Hệ thống Digram
- Hai phương pháp hoạt động:
(1) Đầu vào AC: Khởi động mô-đun điều chỉnh sau khi bật AC, đầu ra -48Vdc, đồng thời sạc pin và cung cấp năng lượng cho mô-đun chuyển đổi, đầu ra mô-đun chuyển đổi 220Vac.
Trong điều kiện bình thường, các thông số của mô-đun chỉnh và đơn vị phân phối đều nằm dưới sự kiểm soát của mô-đun giám sát, hoạt động theo các thông số được đặt trước hoặc lệnh của người dùng.Nếu lỗi nguồn AC, pin sẽ cung cấp năng lượng cho hệ thống, và tiếp tục đầu ra - 48 VDC và 220 vac, với việc xả pin, điện áp của pin bắt đầu giảm, khi điện áp dưới 43.2 V + / - 0.5 V, mô-đun giám sát gửi tín hiệu điện áp thấp của pin và đóng đầu ra tải trực tiếp, sau đó hệ thống điện sẽ ngừng hoạt động.hệ thống sẽ hoạt động bình thường trở lại. (Tất cả dữ liệu theo dõi trên là các giá trị mặc định của hệ thống và có thể được thiết lập lại bởi người dùng)
(2) -48V đầu vào: Không có dòng AC hoặc không có AC được kết nối, truy cập nguồn điện bên ngoài -48V đến -48V cổng tải, khởi động giám sát và chuyển đổi mô-đun, 220Vac đầu ra.
Chức năng bù đắp nhiệt độ được bật theo mặc định, có thể được kích hoạt hoặc cấm bằng lệnh của người dùng nếu cần thiết. Nhiệt độ hoạt động ≥55°C,Điện năng xuất của nguồn điện sẽ giảm tuyến tính (@ 65°C, công suất đầu ra sẽ là 1300W).
Hình ảnh
Kích thước của mô-đun điều chỉnh như sau:
| Tỷ lệ cách nhiệt | ||
| tham số | Tiêu chuẩn | Nhận xét |
| Sức cách nhiệt ((đưa AC) | Input-Output:3500Vdc/10mA//1min |
Không có bùng nổ hay suy sụp. Tháo ống xả / thiết bị bảo vệ sóng trước khi thử nghiệm, không có mô-đun chỉnh hoặc mô-đun giám sát. Khả năng đầu ra với 2 tuyến đường đầu cuối điện áp thấp, điện áp cao với chức năng bỏ qua AC, không được thử nghiệm. |
| Khung đầu vào:3500Vdc/10mA//1min | ||
| Khung đầu ra: 750Vdc/10mA//1min | ||
| Sức cách nhiệt (đưa DC) | Input-Output:750Vdc/10mA//1min | |
| Khung đầu vào:750Vdc/10mA//1min | ||
| Khung đầu ra: 750Vdc/10mA//1min | ||
| Dòng rò rỉ | ≤ 3,5mA | 280Vac đầu vào, đầu ra đầy tải |
| Kháng cách nhiệt | @ Không khí bình thường, độ ẩm tương đối 90%, điện áp thử nghiệm DC 500V,mối kháng cách nhiệt của đầu vào-xuất đi, đầu vào-đất, đầu ra-đất không được thấp hơn 10MΩ.Khả năng đầu ra với 2 tuyến đường đầu cuối điện áp thấp, điện áp cao với chức năng bypass AC, không được thử nghiệm. | |
| Môi trường | |||||
| Parameter | Chưa lâu. | Nhập. | Max. | Đơn vị | Nhận xét |
| Phạm vi nhiệt độ hoạt động | - 5 | 25 | +55 | °C | |
| Nhiệt độ lưu trữ | -40 | +70 | °C | ||
| Độ ẩm tương đối | 5 | 95 | % | Hoạt động lâu dài, không ngưng tụ | |
| Áp suất khí quyển | 70 | 106 | KPa | ||
| Độ cao | 0 | 3000 | m | ||
| Làm mát | Làm mát cưỡng chế, phía trước vào và phía sau ra; quạt đặt ở bảng điều khiển phía trước, với tốc độ điều khiển nhiệt độ. | ||||
| Mức độ chống nước và bụi |
Nguồn cung cấp điện phải hoạt động đúng cách trong điều kiện sau: Mật độ bụi có đường kính trên 55μm≤3*104 hạt/m3. Các hạt bụi không dẫn điện, không điện từ, không ăn mòn, không có chức năng chống nước. |
||||
7Ứng dụng
(1) Truy cập vào hội nhập
(2) Hệ thống phân phối và mở rộng trong nhà
(3) Trạm di động và hệ thống mở rộng
(4) WLAN
(5) Trạm mặt đất truyền thông vệ tinh và trạm truyền thông vi sóng
(6) Phòng phân phối dòng điện yếu
(7) Hệ thống điện không ngắt AC/DC khác
8. Đặc điểm
(1) Hai đầu ra:-48Vdc, 220Vac
(2) Hai đầu vào:-48Vdc, 220Vac
(3) Việc áp dụng công nghệ bù đắp yếu tố công suất hoạt động, yếu tố công suất > 0.99
(4) Phạm vi hoạt động rộng của điện áp đầu vào AC: 90 ~ 280Vac
(5) Phạm vi nhiệt độ hoạt động rộng: - 5 °C ~ + 55 °C
(6) Công nghệ chuyển đổi được tiến hành,
(7) Quản lý pin hoàn hảo kéo dài tuổi thọ pin: quản lý sạc / xả, bù đắp nhiệt độ pin, bảo vệ điện áp thấp.
(8) Có thể đổi nóng
(9) Bảo vệ điện áp quá cao/tối cao đầu vào
(10) Bảo vệ điện áp vượt quá đầu ra, bảo vệ dòng điện vượt quá đầu ra, bảo vệ mạch ngắn đầu ra
(11) Nằm / gắn trên tường
(12) RS485, RS232 giao diện truyền thông
9Bao bì và vận chuyển
