Tầng tường kép gắn ngoài trời thùng điện tủ với điều hòa không khí và quạt 42U
Thông tin chi tiết sản phẩm
42U Phòng điện ngoài trời
,Các tủ điện ngoài trời
Tầng tường kép gắn ngoài trời thùng điện tủ với điều hòa không khí và quạt 42U
1. Cấu trúc tủ ngoài trời đặt trên sàn
(1) Kích thước bên ngoài W×D×H 9000×9000×2200mm
(2) Một khoang,Không gian tự do 42U
(3) Một cửa trước; với khóa đặc biệt cho tủ bên ngoài (cốt đệm hỗ trợ)
(4) Vật liệu: GThép nhựa, độ dày 1,2mm Bên trái, bên phải và phía sau: bảng cấu trúc sandwich, bảng bên trong: 0,5mm, bảng bên ngoài: 0,5mm; 45mm EPS giữa hai bảng1.0mm, bảng bên ngoài:1.2mm, 40mm PEF giữa hai tấm; Cửa và đáy: thép kẽm, tấm bên trong:0.8mm, tấm bên ngoài:1.5mm, 40mm PEF giữa hai tấm; Cơ sở tủ: thép kẽm, độ dày 2,0mm
(5) Xử lý bề mặt: Xử lý mỡ, sấy, rửa bằng phốt pho, làm sạch và phủ điện.
2. 42U phòng điện thoại chống gió Đặc điểm
- Vật liệu: chất lượng tốt Thép kẽm
- Điều trị bề mặt: khử mỡ, tháo rỉ, phosphating chống rỉ sét (hoặc galvanizing), phủ bột.
- Trọng tải của tủ: ≥400kg
- Bảo vệ xâm nhập: IP55
- Khả năng chống cháy: tuân thủ thử nghiệm GB5169.7 A
- Sức mạnh cơ học: mỗi bề mặt có thể chịu áp suất thẳng đứng > 980N; sau khi mở cửa, đầu bên ngoài của nó có thể chịu áp suất thẳng đứng > 200N.
- Kháng cách nhiệt: Kháng cách nhiệt giữa các thiết bị nối đất và các bộ phận cơ thể tủ không thấp hơn 2 × 104M / 500V ((DC).
- Căng chống: điện áp chống giữa các thiết bị nối đất và các bộ phận cơ thể tủ không thấp hơn 3000V ((DC) /min.
3. Khung hai bức tường Bảng 1 Tiêu chuẩn tuân thủ
| Tiêu chuẩn | Mô tả |
| GB/T 17626.7-1998 | Khả năng tương thích điện từ |
| GB4706.1 | An toàn của thiết bị gia dụng và thiết bị điện với sử dụng tương tự. |
| GB4798.1 | Điều kiện môi trường hiện có trong ứng dụng cho các sản phẩm điện và điện tử - lưu trữ |
| GB4798.2 | Điều kiện môi trường hiện có trong ứng dụng cho các sản phẩm điện và điện tử - vận chuyển |
| GB4798.3 | Điều kiện môi trường hiện có trong ứng dụng cho các sản phẩm điện và điện tử - sử dụng |

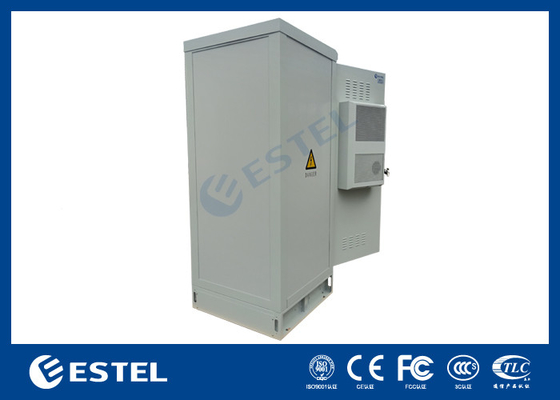

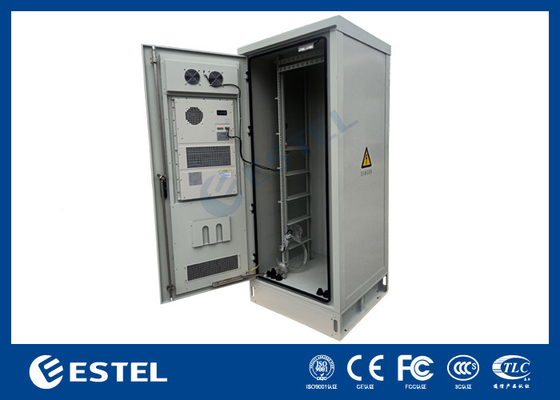

4. Tủ gắn sàn hình ảnh và sơ đồ
5. Tủ với điều hòa không khí thông số kỹ thuật
| Điểm | Loại | Các thông số kỹ thuật |
| Cấu trúc | Cấu trúc |
Kích thước bên ngoài: W*D*H 900*900*2200mm |
| Layout | Một khoang | |
| Phương pháp lắp đặt thiết bị | 19 ′′ rack, 42U | |
| Cánh cửa | Với một cửa trước, và khóa ba điểm cho tủ ngoài trời (đói ổ khóa) | |
| Vật liệu | Thép kẽm, một bức tường với 45mm EPS | |
| Bảo vệ nhiệt | 45mm EPS | |
| Bảo vệ xâm nhập | IP55 | |
| Cách cài đặt | Máy móc sàn, với phụ kiện lắp đặt | |
| Kiểm soát nhiệt độ | Làm mát | Máy điều hòa và quạt |
| Ánh sáng | Đèn LED | Đèn LED |
| Nhiệt độ | Nhiệt độ | Nhiệt độ làm việc: -40 °C ~ + 55 °C |
| Nhiệt độ lưu trữ: -50 °C ~ + 70 °C | ||
| Nhiệt độ vận chuyển: -50 °C ~ +70 °C | ||
| Độ ẩm | Độ ẩm tương đối | 5% ~ 95% |
| Áp lực | Áp suất không khí | 62kpa ~ 101kpa (tương tự như độ cao 0m ~ 5000m) |
| Mức độ bức xạ | Mức độ bức xạ mặt trời | 1120 × (1±5%) W/m2 |
6. Tủ với điều hòa không khíDanh sách phụ kiện
| Không, không. | Điểm | Số lượng | Đơn vị | Thông số kỹ thuật |
| 1 | Tủ điện ngoài trời | 1 | Đặt |
(1) Kích thước bên ngoài: W*D*H 900*900*2200mm (2) Một khoang: 19 ¢, 42U (3) Với một cửa trước, và khóa ba điểm cho tủ bên ngoài (đói ổ khóa) (4) Vật liệu: Thép kẽm, một bức tường với 45mm EPS |
| 2 | Máy điều hòa | 1 | Đặt | Khả năng làm mát: 1500W, nguồn điện: 220VAC 50HZ |
| 3 | Quạt | 1 | PC | Hai quạt 220VAC |
| 4 | Đèn LED | 1 | PC | 48VDC |
| 5 | Gói | 1 | Đặt | Vỏ gỗ |
7. Cửa sổ đèn LED
Đèn LED được lắp đặt ở đầu tủ.
8. TủLắp đặt sàn
- Tủ bao gồm thanh đồng nối đất với lớp phủ chống ăn mòn.
- Phần kim loại của tủ nên được kết nối với nhau và được kết nối bằng thanh nối đất.
- Chăm đất bảo vệ các thiết bị khác bên trong tủ nên được kết nối với thanh nối đất.
9. Cabinet Không khí làm mát
Máy điều hòa
Công suất làm mát: 1500W.
Nguồn cung cấp điện: 220VAC 50HZ

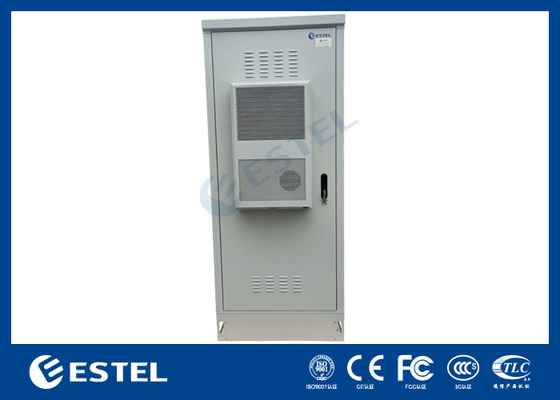

Được cài đặt trên cửa trước.
10Bao bì và vận chuyển
Cung tủ sử dụng thùng gỗ miễn phí bốc khói phù hợp cho xuất khẩu.
-
