Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Cấu trúc: | W*D*H 800*940*2050mm | Vật liệu: | Tường đơn thép mạ kẽm |
|---|---|---|---|
| Phương pháp làm mát: | Máy điều hòa | Khay thiết bị: | Rack 19 inch, không gian 40U |
| Xếp hạng IP: | IP55 | Thời hạn thanh toán: | T/T |
| Cảng vận chuyển: | Shenzhen | Mô-đun chỉnh lưu: | Vâng. |
| Mô-đun năng lượng mặt trời: | Vâng. | Đường núi: | gắn sàn |
| Làm nổi bật: | 40U 19inch ngoài trời,Năng lượng mặt trời 19 inch ngoài trời,19 inch ngoài trời Power Cabinet |
||
Tủ điện lai với năng lượng mặt trời và hệ thống năng lượng 40U 19inch Tủ tiêu chuẩn
Phòng điện lai giới thiệu:
Tủ điện lai là một giải pháp tiên tiến được thiết kế để tối ưu hóa phân phối và quản lý năng lượng trong hệ thống máy tính và điện tử hiện đại.tủ này cung cấp kiểm soát thông minh và điều chỉnh đầu ra năng lượng, đảm bảo cả hiệu quả năng lượng và ổn định hệ thống.
Dưới đây là các tính năng và lợi ích chính của Cabinet điện lai:
40U tiêu chuẩn 19inch ngoài trời vòm điện lai tủ
| Danh sách cấu hình | |
| Kích thước bên ngoài |
800mm ((W) x940mm ((D) x2050mm ((H) (bao gồm các nhô hiệu kiểm soát nhiệt độ) |
| Khu vực bao phủ | 800mm ((W) x700mm ((D) |
| Chiều cao của cơ sở | 150mm |
| Trọng lượng | ≤130kg (không bao gồm thiết bị và pin) |
| Không gian người dùng | 37U |
| Vật liệu |
Bức tường:1.2mm tấm thép kẽm Cánh cửa:1.5mm tấm thép kẽm |
| Khóa | Khóa chống trộm 3 điểm, tiêu chuẩn châu Âu và lõi, có thể thay đổi hoặc phù hợp với ổ khóa tự |
| Vị trí dây chuyền | Bottom in và out |
| lỗ dây | 10xφ36 |
|
Mức độ bảo vệ |
IP55 |
| Thông tin kiểm soát nhiệt độ | |
|
Thiết bị Phòng chứa |
Chế độ: Máy trao đổi nhiệt Hiệu suất phân tán nhiệt:200W/K Điện áp định số:48VDC Sức mạnh định số: 520W |
|
Phòng pin |
Chế độ: Máy điều hòa không khí DC Khả năng làm mát (L35/L35):500W Điện áp số: 48VDC Tiêu thụ năng lượng (L35/L35):160W |
40U tiêu chuẩn 19 inch ngoài trời bao vây Bộ điện lai:
Nó là một 19 inch sub-rack cho hệ thống điện hybrid, với 5U chiều cao thiết kế nhỏ gọn để đáp ứng nhu cầu ứng dụng quan trọng của sợi và truyền sóng vi sóng, thiết bị truy cập, công tắc.
Sức mạnh tối đa của hệ thống là 150A,với đầu vào AC / đầu vào DC / pin / tải MCBs. Các cáp được truy cập phía trước với MCB và busbar.
Máy chỉnh sửaCác đặc điểm chính:
·Phạm vi điện áp đầu vào rộng:85 đến 290VAC cho máy thẳng và 120 đến 420VDC cho MPPT
·Điều chỉnh, MPPT và bộ điều khiển có thể cắm nóng,dễ dàng và nhanh chóng bảo trì trực tuyến
·Hiệu quả cao lên đến 96% cho chi phí hoạt động thấp hơn
·Hỗ trợ giao diện liên lạc Ethernet,SNMP,ModBus và RS485
| Phân phối đầu vào | ||
| AC | DC | |
| Chế độ đầu vào | 220VAC đơn pha | 120VDC đến 425VDC |
| Tần số đầu vào | 45 đến 65Hz,giá trị định số:50Hz/60Hz | / |
| Công suất đầu vào | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Phân phối sản lượng | ||
| Máy chỉnh sửa | Mô-đun mặt trời | |
| Điện áp đầu ra | -42 đến 58VDC, giá trị định số:-53.5VDC | -42 đến 58VDC, giá trị định số:-54.5VDC |
| Máy phá pin | 125A/2P | |
| Các bộ ngắt tải | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| Mô-đun | ||
| Mô-đun điều chỉnh | Mô-đun mặt trời | |
| Điện áp đầu vào |
85 đến 290VAC, Đánh giá 220VAC |
120 đến 420VDC định mức 340VDC |
| Hiệu quả | >96% | >96% |
| Năng lượng định giá | 3000W ((176 đến 290VAC) | 3000W ((200 đến 425VAC) |
|
Nhiệt độ hoạt động |
-10°C đến +75°C ((tổng năng lượng dưới 55°C) | -10 °C đến +75 °C (điện năng hoạt động đầy đủ dưới 50 °C) |
| Máy điều khiển | |
| Nhập tín hiệu | 3Al ((2 nhiệt độ pin,1 nhiệt độ môi trường xung quanh),2RS485,7 DI |
| Khả năng báo động | 6 tiếp xúc khô |
| Cảng liên lạc | RS485, SNMP |
| Chế độ hiển thị | LCD |
| Hệ thống | |
| Kích thước (WxDxH) | 482x350.6×9U,≤30kg ((không có mô-đun) |
| Chế độ làm mát | Làm mát tự nhiên |
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ |
| Mức độ bảo vệ | IP20 |
| Môi trường | |
| Nhiệt độ hoạt động | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -40 °C đến +75 °C |
| Độ ẩm hoạt động | 5% đến 95% ((không ngưng tụ) |
|
Độ cao |
0 đến 4000m ((nếu độ cao nằm trong phạm vi 3000m đến 4000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m) |
* thiết kế tùy chỉnh có sẵn.

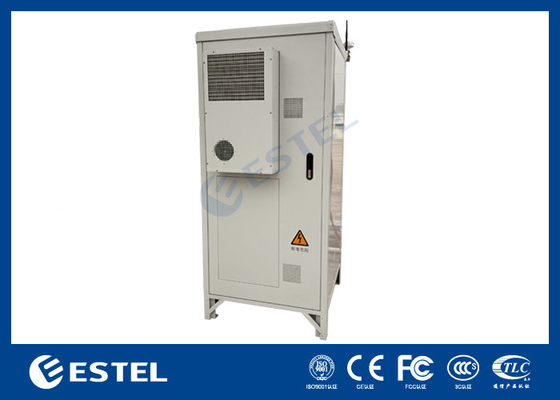

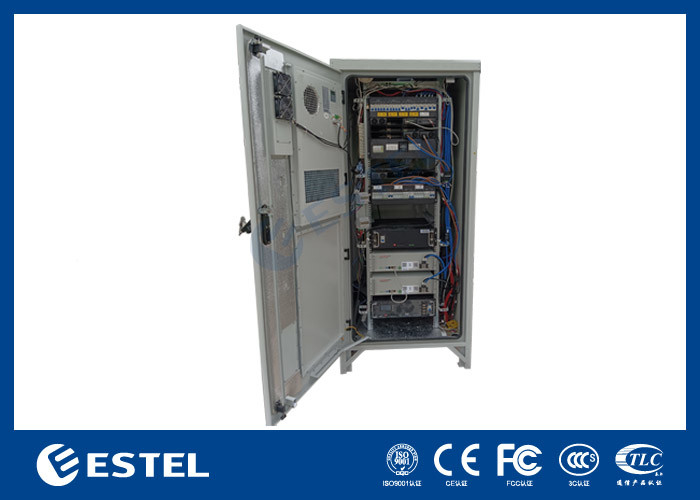

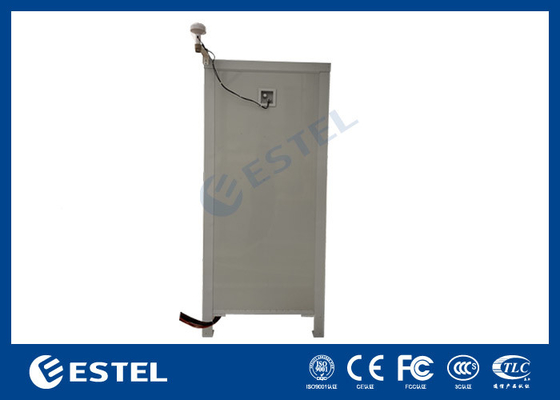

Hình ảnh tủ:
Hình ảnh sửa chữa:
Định nghĩa IP
IP55/IP65
IP55= Đặc điểm của khoang:
Bảo vệ hoàn toàn khỏi bụi, dầu và các vật liệu không ăn mòn khác
Bảo vệ hoàn toàn chống tiếp xúc với thiết bị được đóng kín
Bảo vệ chống nước, đến nước được phóng ra bởi vòi phun chống lại khoang từ bất kỳ hướng nào
Có sẵn trong tường gắn, đứng tự do, hầm, và cột điện báo gắn
Các dịch vụ lọc logo, anodizing hoặc khắc có sẵn
IP65= Đặc điểm của khoang:
Bảo vệ hoàn toàn khỏi bụi, dầu và các vật liệu không ăn mòn khác
Bảo vệ hoàn toàn chống tiếp xúc với thiết bị được đóng kín
Bảo vệ chống nước, đến nước được phóng ra bởi vòi phun chống lại khoang từ bất kỳ hướng nào
Có sẵn trong tường gắn, đứng tự do, hầm, và cột điện báo gắn
Các dịch vụ lọc logo, anodizing hoặc khắc có sẵn
Tùy chỉnh với cắt, cách điện, bản lề, khóa hoặc khóa
Tính năng của tủ:
| Đặc điểm | Mô tả |
|
Đặc điểm của module
|
Mô-đun năng lượng mặt trời có chức năng theo dõi điểm điện tối đa. |
| Mô-đun chỉnh sửa áp dụng công nghệ bù đắp yếu tố điện năng hoạt động, giá trị yếu tố điện năng lên đến 0.99 | |
| Hiệu suất tối đa của mô-đun chỉnh sửa là hơn 93% | |
| Hiệu suất tối đa của mô-đun mặt trời là trên 95% | |
| Các mô-đun năng lượng mặt trời và mô-đun chỉnh có mật độ năng lượng cao | |
| Các mô-đun mặt trời và các mô-đun rectifier áp dụng công nghệ hot swap không phá hoại, đó là Plug-and-Play. | |
| Các mô-đun năng lượng mặt trời và mô-đun điều chỉnh có chức năng bảo vệ điện áp quá cao đầu ra, bao gồm bảo vệ điện áp quá cao phần cứng và bảo vệ điện áp quá cao phần mềm.Và phần mềm bảo vệ điện áp cao có hai chế độ cho tùy chọn: chế độ khóa quá điện áp lần đầu tiên, chế độ khóa quá điện áp lần thứ tư | |
| Quản lý pin | Quản lý pin hoàn hảo: bảo vệ pin, và các chức năng như điều chỉnh điện áp tự động, giới hạn dòng không bước, tính năng pin,Tự động cân bằng/chuyển đổi phí lưu động, kiểm tra pin trực tuyến. |
| Quản lý bổ sung ánh sáng và điện | Hoàn hảo ánh sáng / điện bổ sung chức năng quản lý, có thể đạt được ưu tiên của nguồn cung cấp năng lượng mặt trời và và tối đa hóa việc sử dụng năng lượng mặt trời |
| Thống kê năng lượng | Tiêu thụ điện tải, năng lượng từ năng lượng mặt trời, năng lượng từ lưới điện, năng lượng từ DG, xả pin, sạc pin |
| Ghi dữ liệu |
90 ngày ghi lại dữ liệu lịch sử, dữ liệu lịch sử có thể được tải lên. 200 hồ sơ báo động lịch sử, 10 nhóm dữ liệu thử nghiệm pin |
| Chức năng báo động | Chức năng bảo vệ lỗi hoàn hảo và chức năng báo lỗi |
| Thiết kế mạng |
Cung cấp liên lạc khô và các cổng truyền thông khác để linh hoạt mạng; Cho phép nâng cấp phần mềm cuối gần và hoạt động không giám sát |
| Giao diện vận hành nhân bản |
LCD được thiết kế với góc 15 độ, dễ hiểu hơn và thuận tiện hơn cho hoạt động của người dùng. Tìm kiếm các thông số hoạt động, thống kê và báo động lịch sử của hệ thống thông qua màn hình LCD. Điều khiển hệ thống bằng tay thông qua màn hình LCD |
| Bảo vệ chống sét | Thiết kế bảo vệ sét hoàn hảo ở phía AC và DC |
| Thiết kế tiết kiệm năng lượng | Hệ thống này, ngoài chức năng tiết kiệm năng lượng ngủ của mô-đun điều chỉnh, cũng hỗ trợ và ưu tiên sử dụng năng lượng mặt trời vào tải, sử dụng đầy đủ năng lượng mặt trời,để đạt được tiết kiệm năng lượng và giảm phát thải khí nhà kính |
| Loại ngoài trời | Mức độ bảo vệ hệ thống lên đến IP55, có thể được sử dụng ngoài trời. |
|
Hệ thống
|
Tất cả các thiết bị trong hệ thống hỗ trợ bảo trì ở phía trước |
| Hệ thống sử dụng công nghệ ngủ mô-đun thẳng dẫn, contactor trạng thái ổn định kép, công nghệ chuyển hướng công suất thấp và công nghệ điều chỉnh tốc độ quạt, và có chức năng tiết kiệm năng lượng nổi bật hơn | |
| Bộ sưởi AC tùy chọn làm cho hệ thống hoạt động ở nhiệt độ thấp đáng tin cậy | |
| Giám sát từ xa | Modem được cấu hình với chức năng GPRS có thể nhận ra giám sát từ xa bằng cách cung cấp dữ liệu cho máy chủ Internet |
