Tủ viễn thông tích hợp ngoài trời thông minh với đơn vị giám sát và bộ điều khiển nhiệt độ
Thông tin chi tiết sản phẩm
Tủ viễn thông tích hợp ngoài trời
,Tủ viễn thông tích hợp thông minh
,Tủ viễn thông tích hợp với đơn vị giám sát
Thông minh bên ngoài tích hợp với đơn vị giám sát và điều khiển nhiệt độ
1.Nội thất viễn thông tích hợp ngoài trời
Các thông số kỹ thuật
| Điểm | Loại | Các thông số kỹ thuật |
| Cấu trúc | Cấu trúc | Kích thước bên ngoài: W × D × H 900 × 900 × 2100mm |
| Layout | 1 khoang | |
| Phương pháp lắp đặt thiết bị | 19 ′′ giá đỡ | |
| Cánh cửa | Với một cửa trước, và một cửa sau, chống trộm cắp khóa ba điểm cho tủ ngoài trời (đánh khóa hỗ trợ). | |
| Vật liệu | Thép kẽm, tường kép với cách điện | |
| Bảo vệ xâm nhập | IP55 | |
| Kiểm soát nhiệt độ | Làm mát | Máy điều hòa và quạt |
| Ánh sáng | Đèn LED | Đèn LED 220VAC 50Hz |
| Nhiệt độ | Nhiệt độ | Nhiệt độ làm việc: -40 °C ~ + 55 °C |
| Nhiệt độ lưu trữ: -40 °C ~ + 70 °C | ||
| Nhiệt độ vận chuyển: -40 °C ~ +70 °C | ||
| Độ ẩm | Độ ẩm tương đối | 5% ~ 95% |
| Áp lực | Áp suất không khí | 62kpa ~ 101kpa (tương tự như độ cao 0m ~ 5000m) |
| Mức độ bức xạ | Mức độ bức xạ mặt trời | 1120 × ((1±5%) W/m2 |
Danh sách phụ kiện tủ ngoài trời
| Không, không. | Điểm | Số lượng | Đơn vị | Thông số kỹ thuật |
| 1 | Tủ viễn thông ngoài trời | 1 | PC |
(1) Kích thước bên ngoài: W×D×H 900×900×2100mm (2) Một khoang (3) Với một cửa trước, và một cửa sau, khóa chống trộm cắp ba điểm cho tủ ngoài trời (cốt đệm hỗ trợ). |
| 2 | Máy điều hòa | 1 | PC |
Công suất làm mát: 1500W Nguồn cung cấp điện: AC220V, 50Hz Được lắp đặt trên cửa trước |
| 3 | Quạt | 2 | PC | Được lắp đặt trên cửa sau |
| 4 | Bộ cảm biến cửa | 1 | SET | |
| 5 | Đèn LED | 1 | PC | 220VAC 50Hz |
| 6 | Chuyển đèn LED | 1 | PC | Một để điều khiển đèn LED bật/tắt |
| 7 | Hệ thống giám sát môi trường | 1 | PC | 1U, AC220V, hỗ trợ giao tiếp SNMP |
| 8 | Thang cáp | 1 | PC | Để cài đặt pin |
| 9 | Gói | 1 | PC | Vỏ gỗ với pallet |
2. Thông minh ra ngoài giới thiệu
Dòng tủ tích hợp ngoài trời thông minh chủ yếu được sử dụng cho các trạm cơ sở truyền thông không dây, bao gồm hệ thống 3G / 4G thế hệ mới, các dịch vụ tích hợp truyền thông / mạng,trạm chuyển mạch truy cập/chuyển tải, liên lạc khẩn cấp / truyền tải, vv
3. Cấu trúc
Dòng tủ ngoài trời thông minh sử dụng một tấm sandwich bọt với độ dày 20mm và vật liệu chống cháy EPS bên trong, bao gồm một hộp bên ngoài,Các bộ phận và phụ kiện nội bộ bằng kim loại vánHộp có cấu trúc nhỏ gọn, dễ cài đặt, hiệu suất niêm phong xuất sắc và IP55 trong lớp bảo vệ.
Tủ được chia thành tủ thiết bị, tủ điện và tủ pin theo chức năng của nó.
Tủ bên ngoài tích hợp cho trạm cơ sở sử dụng tủ chứa một và tủ chứa hai.
Tủ thiết bị: Nó chủ yếu được tích hợp với đơn vị phân phối điện AC, đơn vị giám sát vòng lặp động, quạt trực tiếp trợ giúp và đèn LED.
Cửa và khóa: Nó chủ yếu được tích hợp với đơn vị phân phối điện AC, đơn vị giám sát vòng lặp động, quạt trực tiếp trợ giúp và đèn LED.và khoảng cách giữa các cửa là nhỏ gọn. góc mở cửa là> 110 °, và cửa tủ chứa một cấu trúc giới hạn.Khóa cửa áp dụng một cấu trúc ba điểm của thanh kéo và tấm khóa, mà là vững chắc trong cấu trúc và mạnh mẽ trong chống trộm cắp.
quy hoạch tổng thể:

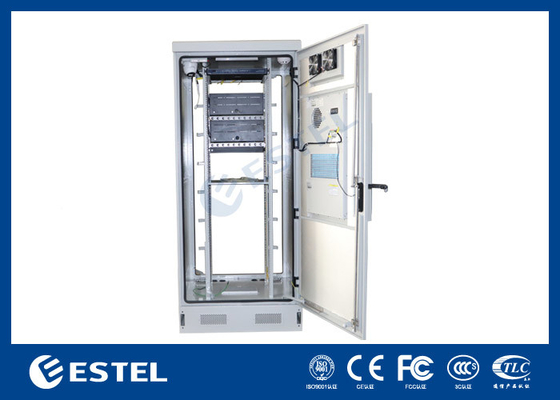

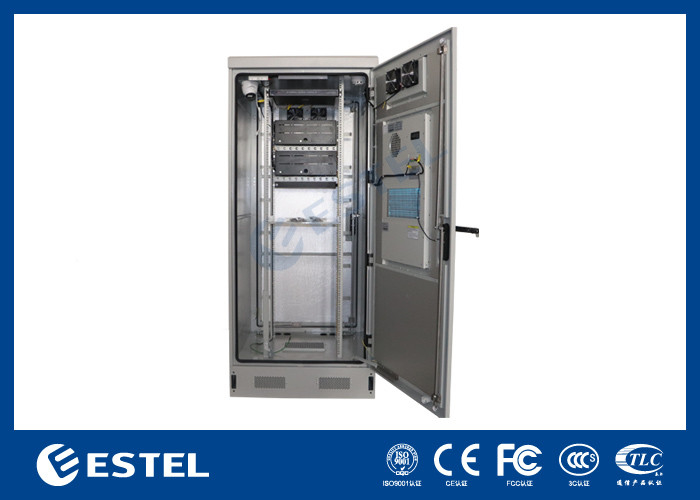

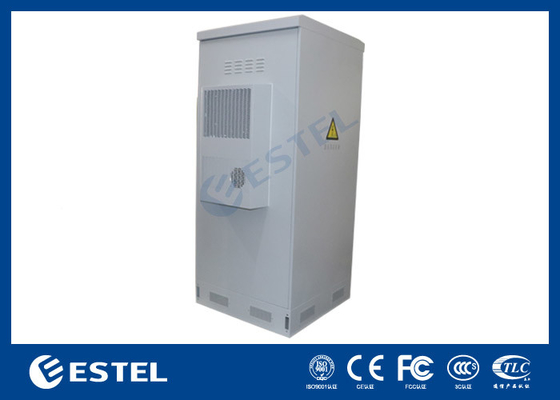

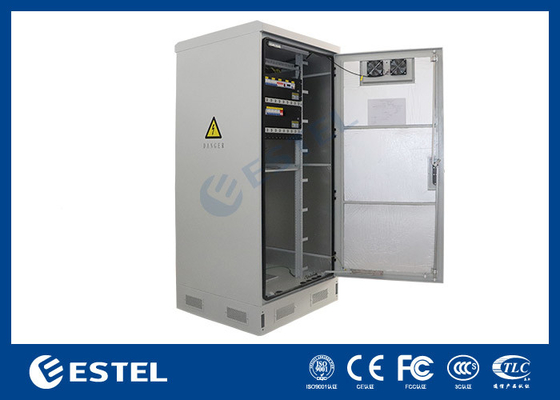

Hình ảnh:
4Các chỉ số kỹ thuật cấu trúc
(1) Tủ có thể được lắp đặt với giá đỡ 19 inch tiêu chuẩn, giá đỡ 21 inch và giá đỡ pin.đáp ứng các yêu cầu của
(2) Tủ sử dụng kết nối quai với thiết bị chống thả như cấu trúc và kết nối vòng bi.Các rivet hoặc các hạt rivet phải được sắp xếp theo thứ tự:, và không có đầu cong, đầu nứt và lỏng lẻo. bề mặt nivet không rãnh, biến dạng hoặc bị hư hại.
2.2 Cổng và giới hạn cửa
A Cửa tủ sử dụng cấu trúc cửa có bản lề dọc.
B Thiết bị giới hạn cửa có chức năng giới hạn khi cửa ở trạng thái "mở".
C Thiết bị giới hạn cửa tự động kích hoạt chức năng giới hạn khi mở cửa và tự động hủy chức năng giới hạn khi đóng cửa.
D Khi cửa mở hoàn toàn, góc mở tối đa lớn hơn 110.
E Cửa và thiết bị giới hạn cửa trong tình trạng tốt mà không bị mòn quá mức sau 1000 lần mở / đóng lặp đi lặp lại.
F Thiết bị giới hạn cửa có thể chịu được tải tĩnh do mở và đóng cửa do gió 22m / s trong trạng thái giới hạn, mà không bị hư hỏng cơ học hoặc hỏng chức năng.
5Thiết kế cửa sổ thông gió và màn hình lọc
1Một lưới thép không gỉ với độ dày 1mm và một đặc điểm kỹ thuật của 16 lưới được hàn tại lối thoát không khí của cửa sổ thông gió,có chức năng ngăn chặn sự xâm nhập của côn trùng và động vật bất hòaCó một thành phần lưới chống bụi chống ăn mòn bên trong lối vào không khí của cửa sổ thông gió.Các thành phần lưới chống bụi là một bộ lọc với độ dày 10mm và một thông số kỹ thuật của 30 ppi. Mạng lọc được gấp lại cùng với lưới hỗ trợ gấp lại, và bộ lọc được cố định trong khung tấm nhôm. Toàn bộ bộ lưới chống bụi áp dụng thiết kế mô-đun để bảo trì dễ dàng.
2. cửa ra không khí của quạt được thiết kế trên bộ sưu tập bảng cửa. cửa ra không khí của quạt và tủ được thiết kế như cửa sổ với góc dọc 35 độ.Nước mưa chảy xuống dọc theo các cửa sổĐồng thời, có một cấu trúc thứ cấp tại lối thoát không khí để ngăn nước mưa chảy vào cấu trúc.
6Thiết kế dây điện và bảo vệ nối đất
Thiết kế dây chuyền
(1) Các đường dẫn và các dây cáp bên ngoài khác phải được định tuyến ở phía dưới;
(2) Các hệ thống dây điện bên trong giữa nhiều tủ tiêu chuẩn hóa áp dụng chế độ dây điện của cơ sở bên ngoài tủ;
(3) Đường AC, đường DC, đường tín hiệu và dây nối đất phải được định tuyến và liên kết riêng biệt;
(4) Phần dưới của tủ được thiết kế với một lỗ thông qua dây và một vòng cao su thông qua dây.Các cột tủ được thiết kế với một lỗ qua dây và mở đã được đánh bóng mà không có burr.
Bảo vệ chống sờ
- Tủ được trang bị thanh đất, được làm bằng thanh đồng với lớp phủ chống ăn mòn, với diện tích cắt 50mm2,và 10 lỗ vít kết nối có kích thước thích hợp và các vít tương ứng được dành riêng;
- Các bộ phận kim loại của tủ được kết nối với nhau và được kết nối với thanh nối đất. Kháng kết nối giữa bất kỳ hai điểm nào là ít hơn 0,1 Ω;
- Đường bảo vệ của các thiết bị khác trong tủ được kết nối với thanh nối đất;
- Tất cả các dây nối đất trong tủ thông qua các cáp màu vàng xanh lá cây tiêu chuẩn quốc gia, và các dây lõi đồng với một khu vực cắt của 4mm2
- Điểm kết nối nối đất có các dấu hiệu nối đất rõ ràng;
- Tủ phải được kết nối với hệ thống nối đất ngoài trời để đảm bảo an toàn nối đất của tủ và các thiết bị trong tủ,và đáp ứng các quy định có liên quan của QB-W-011-2007 Thông số kỹ thuật về bảo vệ sét và nối đất cho trạm cơ sở.
Thiết kế chống trộm cắp
Thiết kế khóa cửa chống trộm
Khả năng chống phá hoại của khóa chống trộm phải đáp ứng các yêu cầu lớp B trong GA/T 73-1994
Khóa chống trộm và khung cửa sử dụng cấu trúc chống trộm ba điểm.
Chốt kết nối
- Kết nối quai với thiết bị chống thả được sử dụng làm kết nối cấu trúc và chịu tải.Kết nối là vững chắc và không có kết nối bị mất hoặc kết nối ảo;
- Các nấm hoặc hạt nấm phải được sắp xếp theo thứ tự, và không có đầu cong, đầu nứt và lỏng lẻo.
- Vòng trục cửa áp dụng chế độ trục bên trong.
Màu phủ
Màu của lớp phủ bề mặt tủ là màu xám trắng (RAL7035).Lớp phủ đáp ứng các yêu cầu của GB/T 3181-2008.
7Các đặc điểm chính
- Hộp có các đặc điểm phòng chống bụi, bảo vệ mặt trời, bảo vệ mưa, v.v., và hoàn toàn thích nghi với môi trường ngoài trời.
- Tủ thiết bị áp dụng điều hòa không khí để tiêu hao nhiệt (máy trao đổi nhiệt cũng có thể được chọn làm thiết bị tiêu hao nhiệt), với MTBF ≥ 50000h.
- Tủ được trang bị các thiết bị chiếu sáng.
- Các bố trí tủ là hợp lý, và các cáp giới thiệu, cố định và đất là thuận tiện cho hoạt động và bảo trì;Dây tín hiệu và cáp quang có lỗ đầu vào độc lập, mà sẽ không can thiệp vào nhau.
- Các dây cáp được sử dụng trong tủ được làm bằng vật liệu chống cháy.
8Các chỉ số hiệu suất kỹ thuật chính
- 8.1 Điều kiện hoạt động: nhiệt độ xung quanh: - 40 °C ~ + 70 °C;Độ ẩm môi trường: ≤ 95% (ở +40 °C);Áp suất khí quyển: 70KPa ~ 106KPa.
- 8.2 Vật liệu: tấm thép + tấm sandwich.
- 8.3 Điều trị bề mặt: khử mỡ, loại bỏ gỉ, ngăn ngừa gỉ và phosphating (hoặc galvanizing), phun nhựa.
- 8.4 Lớp vỏ khoang ≥ 600 kg.
- 8.5 Mức độ bảo vệ tủ: IP55.
- 8.6 Chất chống cháy: đáp ứng các yêu cầu của GB5169.7 Thử nghiệm A.
- 8.7 Kháng cách nhiệt: Kháng cách nhiệt giữa thiết bị nối đất và hộp kim loại không được thấp hơn 2X104 M Ω/500V (DC).
- 8.8 Đường điện áp: Đường điện áp giữa thiết bị nối đất và hộp kim loại không được thấp hơn 3000V (DC) / 1 phút.
- 8.9 Độ bền cơ học: mỗi bề mặt chịu áp suất dọc > 980N, và đầu ngoài nhất chịu áp suất dọc > 200N sau khi mở cửa.
9- Sơ đồ lắp đặt bên dưới
-
