Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Tủ viễn thông UPS ngoài trời | Cấu trúc: | W*D*H 800mm×1300mm×2210mm |
|---|---|---|---|
| Vật liệu: | Tường đơn thép mạ kẽm | làm mát: | Điều hòa không khí và quạt |
| Khay thiết bị: | Giá đỡ và khay pin 19 inch | Xếp hạng IP: | IP55 |
| Cánh cửa: | Một cửa trước một cửa sau | Tùy chỉnh: | Vâng. |
| Làm nổi bật: | Tủ tích hợp ngoài trời với PDU,Tủ tích hợp ngoài trời với pin,IP55 Tủ tích hợp ngoài trời |
||
Tủ tích hợp ngoài trời với pin và đơn vị phân phối điện với mức bảo vệ IP55
Các thông số kỹ thuật cho ET80130221-BA
| Cấu hình | Điểm | Các thông số kỹ thuật |
| Tủ | Mô hình | ET80130221-BA |
| Mức độ bảo vệ | IP55 | |
| Khung bên ngoài | H2210mm × W800mm × D1300mm | |
| Cấu trúc nội bộ | Cửa hàng pin 1 lớp trên 19 inch 33U dưới | |
| Vật liệu |
Thép kẽm, độ dày 1,2mm, một bức tường. Độ dày của các bộ phận vòng bi: 2,0 mm |
|
| Khép kín | 20mm PEF | |
| Lớp phủ | Lớp phủ bột polyester | |
| Màu sắc | RAL7035 | |
| Cánh cửa | Một cửa trước, một cửa sau, khóa 3 điểm chống trộm cắp, ổ khóa hỗ trợ | |
| Chiếc móng | Nằm bên trong | |
| Các tùy chọn cài đặt | Đặt trên sàn | |
| Đường dẫn cáp | Cáp vào và ra từ dưới cùng của tủ | |
| Làm mát | Máy điều hòa không khí 2000W 48VDC | |
| quạt 12038 48VDC | ||
| Đơn vị phân phối điện |
AC switchboard, với diode giảm điện áp tạm thời (SPD 80KA) Máy phát điện điện và máy phát điện diesel (L1, L2, N, G) 120V Nema 5-15R 2 ổ cắm 1 bộ ngắt gấp đôi 100A 2 bộ ngắt đơn 64A 3 bộ ngắt đơn 30A Đơn vị phân phối Điện áp đầu vào:AC 220V (L1, L2, N và G) 60Hz một pha (L1, L2, N kết nối mặt đất) kết nối máy phát điện Điện áp đầu vào: AC 220V (L1, L2, N và G) 60Hz |
|
| Các loại khác | Đèn LED 48VDC | |
| Môi trường | Nhiệt độ hoạt động | -40°C~+55°C (+ bức xạ mặt trời) |
| Nhiệt độ lưu trữ | -40°C~+70°C | |
| Độ ẩm làm việc | 5% ~ 95% ((Không ngưng tụ) | |
| Độ cao làm việc | 0 ~ 4000 mét | |
1.ET80130221-BAThông số kỹ thuật:
Tủ tích hợp ngoài trời là một thiết bị tích hợp pin và đơn vị phân phối điện (PDU) để cung cấp phân phối điện và bảo vệ trong môi trường ngoài trời.
Chức năng chính:
Pin: Cung cấp nguồn dự phòng cho thiết bị để đảm bảo rằng nó có thể tiếp tục hoạt động trong một khoảng thời gian trong trường hợp mất điện.
Đơn vị phân phối điện (PDU): phân phối điện từ nguồn cung cấp điện cho các thiết bị hoặc hệ thống và cung cấp bảo vệ quá tải và bảo vệ mạch ngắn.
Đặc điểm:
Không thấm nước và không bụi: Thông thường với lớp chống nước và không bụi IP55 hoặc IP65, thích nghi với môi trường ngoài trời khắc nghiệt.
Hiệu suất phân tán nhiệt: Thiết bị điều hòa / quạt hoặc thiết bị phân tán nhiệt khác để đảm bảo hoạt động bình thường của các thiết bị nội bộ trong môi trường nhiệt độ cao.
Capacity: Nó có thể cung cấp tủ với dung lượng khác nhau, chẳng hạn như 18u, 22u, 27u, 32u, 42u, v.v.
Tùy chỉnh: Có thể được tùy chỉnh theo nhu cầu của người dùng, bao gồm kích thước, màu sắc, chức năng, vv
Danh sách phụ kiện
| Không, không. | Điểm | Số lượng | Đơn vị | Thông số kỹ thuật |
| 1 | Tủ UPS ngoài trời | 1 | Đặt |
(1) Kích thước bên ngoài: W×D×H 800×1300×2210mm (2) Một khoang: phần trên là khoang thiết bị, phần dưới là khoang pin. (3) Với một cửa trước, và khóa đặc biệt cho tủ bên ngoài (đói ổ khóa) (4) Thép kẽm, tấm cấu trúc sandwich, tường kép với cách nhiệt (5) Có cách điện nhiệt giữa tường bên trong và tường bên ngoài. |
| 2 |
Máy điều hòa (bầu lạnh cho khoang thiết bị) |
1 | Đặt | Khả năng làm mát: 2000W; nguồn điện: DC48V |
| 3 | Quạt | 1 | Đặt | Nguồn cung cấp điện: DC48V |
| 4 | Cảm biến đèn LED | 1 | PC | Được sử dụng để điều khiển đèn LED bật/tắt |
| 5 | Đèn LED | 1 | PC | DC48V |
| 6 | Đơn vị phân phối điện | 1 | Đặt |
AC switchboard, với diode giảm điện áp tạm thời (SPD 80KA) Máy phát điện điện và máy phát điện diesel (L1, L2, N, G) 120V Nema 5-15R 2 ổ cắm 1 bộ ngắt gấp đôi 100A 2 bộ ngắt đơn 64A 3 bộ ngắt đơn 30A Đơn vị phân phối Điện áp đầu vào:AC 220V (L1, L2, N và G) 60Hz một pha (L1, L2, N kết nối mặt đất) kết nối máy phát điện Điện áp đầu vào: AC 220V (L1, L2, N và G) 60Hz |
| 7 | Gói | 1 | Đặt | Vỏ gỗ |
2. Tính năng
(1) Tủ chống bụi, chống nắng và chống mưa, được sử dụng trong môi trường ngoài trời.
(2) Làm mát tủ: điều hòa không khí.
(3) Cấu trúc của tủ là hợp lý, điều này sẽ tạo điều kiện dễ dàng cho việc truy cập, cố định và nối đất cáp. Có các ổ cáp riêng biệt cho cáp điện, cáp tín hiệu và cáp quang.
(4) Tất cả các dây cáp được sử dụng trong tủ được làm bằng vật liệu chống cháy.
(5) Tủ bao gồm thanh nối đất
3Ứng dụng
Bộ điện ngoài trời ET80130221-BA là để giữ hệ thống điện viễn thông và pin, chủ yếu được sử dụng trong trạm cơ sở truyền thông không dây, chẳng hạn như hệ thống 4G,Dịch vụ tích hợp truyền thông/mạng, trạm chuyển mạch truy cập / truyền tải, liên lạc / truyền khẩn cấp, vv
4. Biểu đồ kích thước

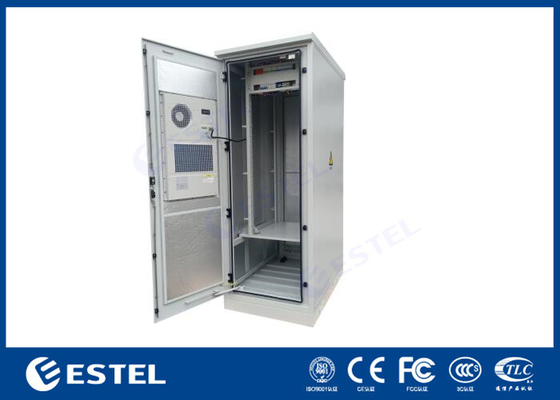

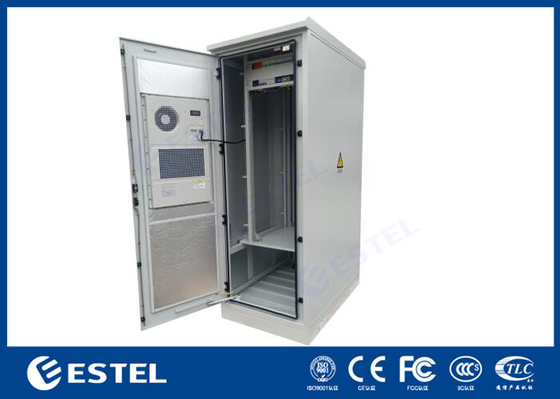

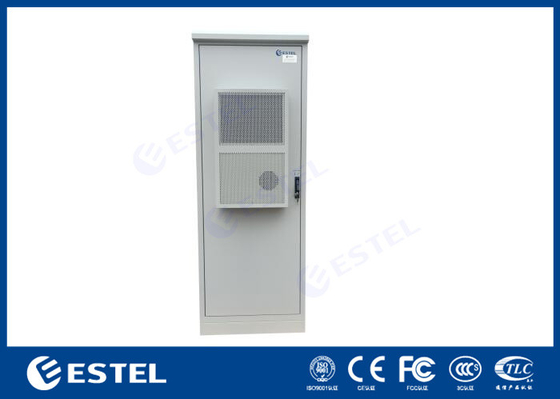

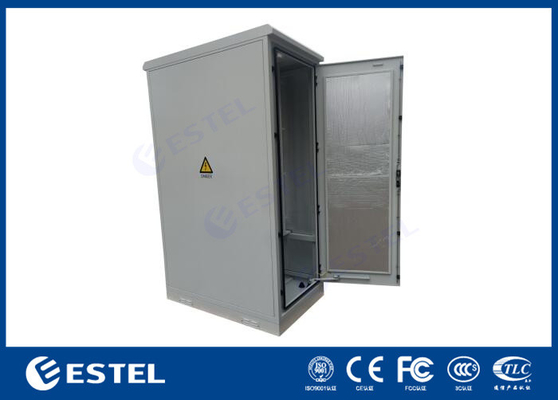

5. Hình ảnh tủ
