Thông tin chi tiết sản phẩm:
Thanh toán:
|
| tên: | Bộ chỉnh lưu viễn thông gắn giá đỡ | Mô hình: | EVCSE48200 |
|---|---|---|---|
| Máy điều khiển: | Truyền thông Ethernet, SNMP, ModBus và RS485 | Chế độ cài đặt: | Giá đỡ 19 inch |
| Đầy đủ công suất: | 23,2kw | Điện áp đầu ra: | -48VDC (-42 đến -58VDC) |
| mô-đun: | Có thể tráo đổi nóng | Quản lý pin: | Hỗ trợ |
| Làm nổi bật: | 220Vac 19-Inch rectifier,Mô-đun có thể thay đổi bằng nhiệt 19-inch rectifier,23Hệ thống cung cấp năng lượng.2KW |
||
1Hệ thống điện viễn thông Thông tin chi tiết:
| Địa điểm xuất xứ: Shenzhen, Trung Quốc (Đại lục) | Đơn pha 220Vac |
| Tên thương hiệu: ESTEL | 48V ((40 ~ 58Vdc có thể điều chỉnh) |
| Số mẫu: EVCSE48200 | Lượng đầu ra: 23,2KW |
| Tên sản phẩm: Hệ thống điện AC/DC | Tần số đầu vào:50/60Hz±10% |
| Chứng nhận: ISO9001, CE, 3C, FCC, TLC | Điện xuất:50-400A |
| Ứng dụng: Thiết bị truyền,Trạm mặt đất truyền thông vệ tinh | Nguyên nhân năng lượng: ≥0.99 |
| Trọng lượng: 15kg | Phân chia hiện tại tại song song: ≤± 3% |
| Điện tích pin: 100A*2 | Độ chính xác ổn định điện áp: ≤ ± 0,6% |
| Load Output: (10-63)A*10 | Hiệu quả: ≥91% |
2Mô tả hệ thống chỉnh sửa
EVCSE48400 bao gồm mô-đun điều khiển VSM-B, mô-đun chỉnh sửa VRM48, v.v. Và có đơn vị phân phối AC-DC. Capacity của nó có thể đạt 48V / 50A ~ 400A kết hợp giá đỡ với bộ chỉnh sửa.
1) Mô-đun chỉnh sửa áp dụng công nghệ bù đắp yếu tố điện năng hoạt động và giá trị yếu tố điện đạt 0.99.
2) Phạm vi hoạt động bình thường của điện áp đầu vào AC rộng đến 90 ̊290V, Giai đoạn đơn, (323V ~ 480V ac, 3 Giai đoạn).
3) Mô-đun chỉnh sửa áp dụng công nghệ chuyển đổi mềm toàn cầu và hiệu quả lên đến 96%.
4) Quản lý pin thông minh. Có chức năng tắt điện tải và bảo vệ pin điện áp thấp (LVLD + LVBD) và tắt điện thứ cấp (máy tắt điện thứ cấp),có thể nhận ra các chức năng như bù đắp nhiệt độ, cân bằng tự động và điều khiển điện tích nổi, điều chỉnh điện áp tự động, tính toán dung lượng pin và thử nghiệm pin trực tuyến.
5) Mô-đun chỉnh sửa sử dụng công nghệ chuyển đổi nóng không bị hư hại, cắm và chơi, và thời gian thay thế ít hơn 1 phút.
6) Thiết kế mạng, cung cấp nhiều giao diện truyền thông (như RS485, liên lạc khô), mạng linh hoạt, giám sát cục bộ và từ xa, không giám sát.
7) Thiết kế bảo vệ sét cho các mặt AC và DC, phù hợp với khu vực giông bão.
8) Hỗ trợ chức năng bảo vệ lỗi và báo lỗi.
9) Hoạt động và bảo trì thân thiện có thể được lắp đặt chống lại tường, tiết kiệm không gian hiệu quả.
10) bức xạ cực thấp. áp dụng thiết kế tương thích điện từ tiên tiến.
3. Đơn vị điều khiển máy chỉnh hình
| Nhập | |
| Tỷ lệ biến động định giá | Đơn pha 220Vac |
| Phạm vi điện áp hoạt động | 90 ~ 300Vac |
| Hiện tại | ≤ 18,5A |
| Tần số | 50/60Hz±10% |
| Nhân tố công suất | ≥ 0.99 |
| Sản lượng | |
| Điện áp | 48V ((40 ~ 58Vdc có thể điều chỉnh) |
| Hiện tại | 50A@58 |
| Chia sẻ hiện tại ở song song | ≤ ± 3% |
| Độ chính xác ổn định điện áp | ≤ ± 0,6% |
| Bảo vệ | Điện áp quá cao, quá cao, mạch ngắn đầu ra và quá nhiệt độ |
| Dữ liệu khác | |
| Hiệu quả | ≥92% |
| Chế độ làm mát | Làm mát quạt |
| Nhiệt độ hoạt động | -10~+55°C |
| Mức độ bảo vệ | IP20 |
| Điện áp xoáy | ≤ 200mVpp |
| Tiếng ồn phosphometric | ≤2mVrms |
| Hiệu ứng tải | ≤ ± 0,5% |
| Thời gian khôi phục hiệu ứng tải | ≤ 200μs |
| Hiệu ứng nguồn | ≤ ± 0,1% |
| Kích thước (mm) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| Trọng lượng | 2.2kg |
| EMC | |
| Khả năng phát thải | Đầu vào AC theo EN50081-1 và EN50081-2; đầu ra DC theo EN50081-2 |
| Phòng miễn dịch | Theo EN50081-1, EN50081-2 |
| An toàn | Theo IEC950, EN60950, EN41003, UL1950, AS/NZ3260 |
3Mô hình EVCSE48400 nguyên tắc hoạt động
Trong điều kiện bình thường, mọi tham số của các mô-đun chỉnh và đơn vị phân phối đều được kiểm soát bởi mô-đun giám sát, hoạt động theo các tham số được đặt trước hoặc các lệnh của người dùng.Nếu lỗi nguồn AC, hệ thống sẽ được cung cấp năng lượng bởi pin. với việc xả pin, điện áp cuối của pin bắt đầu giảm. khi điện áp pin dưới 42V ± 0.5V,mô-đun giám sát báo cáo pin dưới tín hiệu báo động điện áp và cắt đầu ra tải, sau đó hệ thống điện ngừng hoạt động. Khi nguồn điện AC bên ngoài phục hồi, hệ thống sẽ tiếp tục đến trạng thái hoạt động bình thường. (Tất cả dữ liệu giám sát trên là các giá trị mặc định của hệ thống mà người dùng có thể đặt lại).
4Ứng dụng máy chỉnh sửa
(1) Truy cập vào hội nhập
(2) Hệ thống phân phối và mở rộng trong nhà
(3) Trạm di động và hệ thống mở rộng
(4) WLAN
(5) Trạm mặt đất truyền thông vệ tinh và trạm truyền thông vi sóng
(6) Phòng phân phối dòng điện yếu
(7) Hệ thống điện không ngắt AC/DC khác
5Nhân viên giao hàng của chúng ta.
Hàng hóa có thể được vận chuyển bằng đường biển, đường không, đường bưu chính, đường bộ, đường sắt, vv.
Ngoài đại lý giao hàng sau đây, chúng tôi cũng có thể tìm đại lý giao hàng với giá tốt nhất ở Trung Quốc nếu bạn cần chúng tôi làm cho bạn.

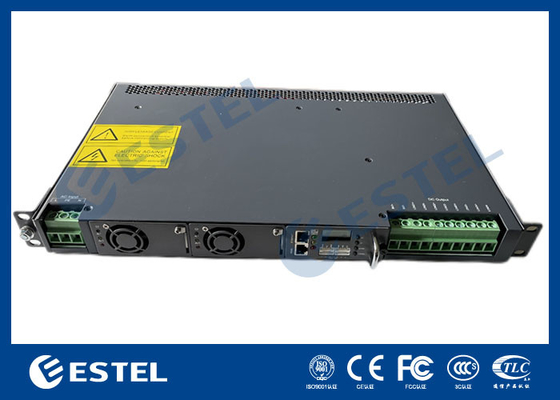

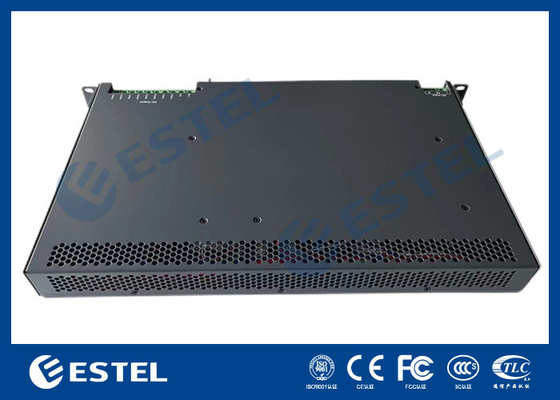

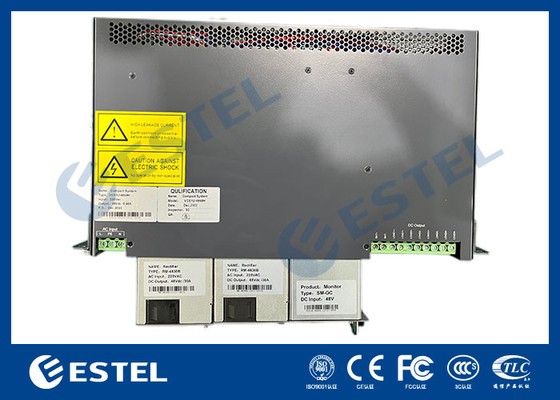

6Hình ảnh sản phẩm:
