Phòng dữ liệu ngoài trời tiêu chuẩn 38U với điều hòa không khí DC và bánh xe dễ dàng di chuyển

Tủ dữ liệu ngoài trời 38U với điều hòa không khí DC và bánh xe dễ dàng di chuyển

Tủ này là 2000mm cao và 8000mm rộng và 1000mm sâu. tủ này là sự lựa chọn cuối cùng cho các yêu cầu racking ngoài trời.

Sau đây là lời giới thiệu ngắn gọn

● Xây dựng ngoài trời hạng nặng

● 38 đơn vị kệ (RU), đường ray tiêu chuẩn 19 ′′

● Truy cập phía trước (chuyển hướng phía sau tùy chọn)

● Hệ thống khóa ba điểm chống trộm cắp, ổ khóa hỗ trợ

● Lớp phủ bột ngoài trời, chống ăn mòn

● Màu chuẩn: màu xám nhạt, RAL7035.

● Cửa cắm cáp ở đáy tủ

● Thêm thanh nối đất

● Đặt nút cửa

● Đặt bốn bánh xe ở dưới

● Các giải pháp làm mát tùy chọn: thông gió quạt, máy điều hòa không khí, bộ trao đổi nhiệt

Dưới đây là các thông số kỹ thuật

Bảng tuân thủ tiêu chuẩn

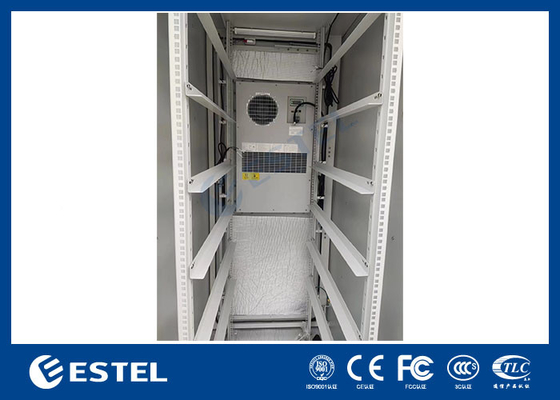

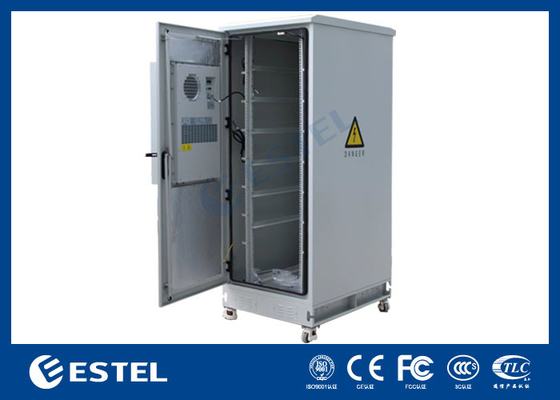

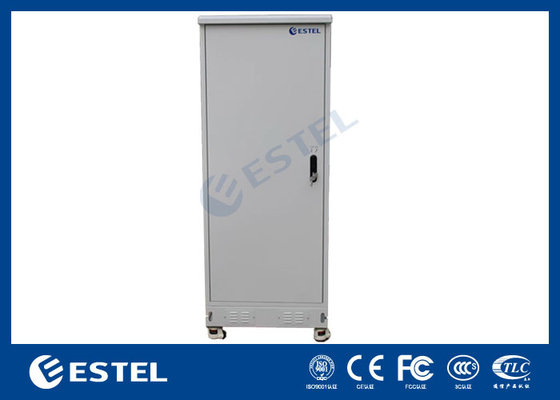

Hình ảnh tủ

Thiết kế một tủ viễn thông ngoài trời với nguồn cung cấp điện bên trong liên quan đến một số bước quan trọng để đảm bảo nó bền, chức năng và có thể chịu được các điều kiện môi trường khác nhau.Dưới đây là một hướng dẫn toàn diện về cách thiết kế một tủ như vậy:

1Định nghĩa các thông số kỹ thuật và yêu cầu

• Mục đích và sử dụng: Xác định mục đích chính của tủ, chẳng hạn như trang bị thiết bị viễn thông, nguồn điện hoặc cả hai.
• Điều kiện môi trường: Hãy xem xét khí hậu, nhiệt độ, độ ẩm và khả năng tiếp xúc với bụi, nước hoặc các yếu tố ăn mòn.
• Kích thước và dung lượng: Xác định kích thước và dung lượng cần thiết dựa trên thiết bị được đặt.
• Quy định và tiêu chuẩn: tuân thủ các tiêu chuẩn và quy định liên quan của ngành, chẳng hạn như xếp hạng IP cho chống nước và chống bụi.

2. Chọn vật liệu và xây dựng

• Cơ thể tủ: Sử dụng thép kẽm hoặc thép không gỉ để bền và chống ăn mòn.
• Cửa và khóa: Sử dụng khóa và bản lề an toàn, chống thời tiết.
• Hệ thống làm mát: Lắp đặt máy điều hòa không khí hoặc quạt để duy trì nhiệt độ hoạt động phù hợp trong tủ.Đảm bảo nó được đánh giá để sử dụng ngoài trời và có khả năng xử lý các điều kiện môi trường dự kiến.
• Bấm kín: Sử dụng miếng dán và niêm phong để ngăn nước, bụi và các chất gây ô nhiễm khác xâm nhập.

3Thiết kế nguồn cung cấp điện

• Nguồn điện: Quyết định về loại nguồn cung cấp điện (AC / DC), công suất của nó và liệu nó sẽ được tích hợp hay tách biệt.
• Hệ thống UPS: Xem xét kết hợp nguồn cung cấp điện không bị gián đoạn (UPS) để cung cấp nguồn dự phòng trong trường hợp mất điện.
• Phòng pin: Thiết kế một khoang pin an toàn, thông gió trong tủ. Đảm bảo nó dễ dàng truy cập để bảo trì và thay thế.
• Phân phối điện: Bao gồm một đơn vị phân phối điện (PDU) để quản lý và phân phối điện cho các thiết bị khác nhau trong tủ.

4. Định dạng và tổ chức nội bộ

• Đường sắt lắp đặt: Lắp đặt đường sắt lắp đặt tiêu chuẩn 19 inch để chứa thiết bị viễn thông.
• Quản lý cáp: Cung cấp khay cáp, clip và hướng dẫn để tổ chức và định tuyến cáp trong tủ.
• Bắn đất: Đảm bảo tủ được đặt đất đúng cách để bảo vệ chống lại các mối nguy hiểm điện.

5Bảo vệ môi trường

• Kiểm soát nước: Mục tiêu là xếp hạng IP ít nhất IP55 hoặc cao hơn để bảo vệ chống lại nước xâm nhập.
• Chống bụi: Sử dụng bộ lọc và niêm phong để ngăn bụi và mảnh vụn xâm nhập vào tủ.
• Kiểm soát nhiệt độ: Kết hợp các cảm biến nhiệt độ và báo động để theo dõi và kiểm soát nhiệt độ bên trong.

6Các đặc điểm an toàn

• Bảo vệ sét: Lắp đặt các thiết bị ngăn sét hoặc các thiết bị bảo vệ khác để bảo vệ chống lại sét.
• Bảo vệ cháy: Hãy xem xét việc sử dụng vật liệu chống cháy và kết hợp các hệ thống phát hiện và dập tắt cháy.
• Nhãn hiệu và dấu hiệu cảnh báo: Cung cấp các nhãn hiệu và dấu hiệu cảnh báo rõ ràng, có thể nhìn thấy để chỉ ra các mối nguy hiểm tiềm ẩn và hướng dẫn vận hành.

7Kiểm tra và xác nhận

• Kiểm tra môi trường: Đưa tủ vào các điều kiện môi trường khác nhau để đảm bảo nó hoạt động như mong đợi.
• Kiểm tra chức năng: Kiểm tra tất cả các thành phần và hệ thống trong tủ để xác minh chức năng và tương thích của chúng.
• Kiểm tra tuân thủ: Đảm bảo tủ tuân thủ các tiêu chuẩn và quy định liên quan của ngành.
