19 inch 2U tiêu chuẩn hệ thống điện điều chỉnh AC đầu vào và đầu ra DC cho Cabinet Telecom
Thông tin chi tiết sản phẩm
Bộ chỉnh lưu viễn thông 19 inch 2U
,Hệ thống nguồn đầu vào AC đầu ra DC
,Nguồn cung cấp tủ viễn thông
Hệ thống điện chỉnh lưu tiêu chuẩn 19 inch 2U Đầu vào AC và đầu ra DC cho tủ viễn thông
1. Đầu vào AC Đầu ra DC Hệ thống điện chỉnh lưu tiêu chuẩn 19 inch 2U cho tủ viễn thông Giới thiệu:
Hệ thống nguồn chỉnh lưu tiêu chuẩn 2U được thiết kế đặc biệt để đáp ứng nhu cầu về các giải pháp nguồn điện nhỏ gọn hơn và mật độ cao hơn. Nó phù hợp cho các ứng dụng cần nguồn điện đáng tin cậy, có thể mở rộng, dễ bảo trì và phù hợp trong một không gian tối thiểu..
M45D65B bao gồm khối phân phối, mô-đun chỉnh lưu, mô-đun chuyển đổi, mô-đun giám sát. Tiêu chuẩn như bảng dưới đây:
|
Cấu hình |
Mô-đun chỉnh lưu |
Nhận xét |
|
Tiêu chuẩn |
GB 4943 |
Để biết chi tiết, vui lòng tham khảo thông số kỹ thuật của các mô-đun |
|
Tiêu chuẩn |
IEC/EN 62368-1 |
|
|
Tiêu chuẩn |
EN 55032 Loại A,GR1089 Số 4,R3-10, R3-11, R3-12 Loại B được chứng nhận bởi Bắc Mỹ |
|
|
Tiêu chuẩn |
EN300386, LỚP |
2. Chi tiết nhanh về hệ thống chỉnh lưu 2U:
|
Phân phối AC |
Phân phối DC |
||
|
Chế độ nhập liệu |
380VAC ba pha |
Điện áp đầu ra |
42 đến -58VDC, giá trị định mức: -53,5VDC |
|
Công suất đầu vào |
63A |
Máy cắt tải |
6×30A/ 1P |
|
Tần số đầu vào |
45 đến 66Hz, giá trị định mức: 50Hz/60Hz |
SPD |
10kA, 8/20μs |
|
bộ chỉnh lưu |
Bộ điều khiển |
||
|
Điện áp đầu vào |
85VAC~300VAC, định mức 220VAC |
Đầu ra cảnh báo |
6 tiếp xúc khô |
|
Hiệu quả |
>96% |
Đầu vào tín hiệu |
4 AI(3 Nhiệt độ pin, 1 nhiệt độ môi trường xung quanh), 7 DI (SPD, 6 DI chung) |
|
Công suất định mức |
1740W(176-300VAC) |
Cổng giao tiếp |
RS485,SNMP |
|
Nhiệt độ làm việc |
-40oC~+75oC (đầu ra hoàn toàn dưới 50oC) |
Chế độ hiển thị |
LCD |
|
Hệ thống |
Môi trường |
||
|
Chế độ làm mát |
Làm mát tự nhiên |
Nhiệt độ hoạt động |
10oC đến +55oC |
|
Chế độ cáp |
Hệ thống dây điện trở lại |
Nhiệt độ bảo quản |
40oC đến +75oC |
|
Chế độ bảo trì |
Bảo trì phụ trợ, hỗ trợ thay đổi cấp mô-đun |
Độ ẩm hoạt động |
5% đến 95% (không ngưng tụ) |
|
Cấp độ bảo vệ |
IP20 |
Độ cao |
0 đến 4000m (nếu độ cao nằm trong phạm vi từ 3000m đến 4000m, nhiệt độ hoạt động tối đa giảm 1oC khi độ cao tăng thêm 200m) |
3. Tính năng sản phẩm
-
Bù hệ số công suất hoạt động: Mô-đun chỉnh lưu sử dụng công nghệ bù hệ số công suất hoạt động, đạt hệ số công suất 0,99.
-
Dải điện áp đầu vào AC rộng: Phạm vi hoạt động bình thường của điện áp đầu vào AC rộng, từ 90 đến 290V đối với một pha (và 323V đến 480V đối với ba pha).
-
Hiệu suất cao: Mô-đun chỉnh lưu sử dụng công nghệ chuyển mạch mềm toàn cầu, với hiệu suất lên tới 96%.
-
Quản lý pin thông minh: Các tính năng bao gồm bảo vệ khi tắt nguồn khi tải và bảo vệ pin điện áp thấp (LVLD + LVBD), cũng như tắt nguồn thứ cấp (thông qua công tắc nguồn thứ cấp). Nó hỗ trợ các chức năng như bù nhiệt độ, tự động cân bằng và điều khiển sạc nổi, điều chỉnh điện áp tự động, tính toán dung lượng pin và kiểm tra pin trực tuyến.
-
Công nghệ có thể thay thế nóng: Mô-đun chỉnh lưu hỗ trợ thay thế nóng không gây hư hại, cho phép thay thế plug-and-play dễ dàng trong vòng chưa đầy 1 phút.
-
Thiết kế nối mạng: Nó cung cấp nhiều giao diện truyền thông (chẳng hạn như RS485 và danh bạ khô) để kết nối mạng linh hoạt, cho phép giám sát cục bộ và từ xa theo thời gian thực với hoạt động không cần giám sát.
-
Chống sét: Được thiết kế với khả năng chống sét cho cả hai bên AC và DC, phù hợp để sử dụng ở những khu vực có giông bão.
-
Bảo vệ và cảnh báo lỗi: Hỗ trợ các chức năng cảnh báo và bảo vệ lỗi để nâng cao độ tin cậy của hệ thống.
-
Bảo trì thân thiện với người dùng: Thiết kế cho phép lắp đặt treo tường, tiết kiệm không gian hiệu quả và đơn giản hóa việc bảo trì.
-
Bức xạ thấp: Kết hợp thiết kế tương thích điện từ tiên tiến để đảm bảo mức bức xạ cực thấp.

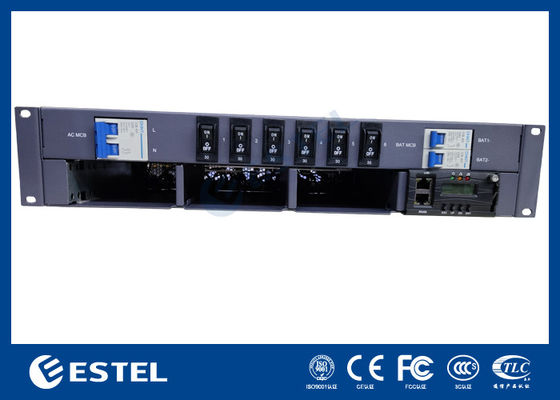

4. Hình ảnh hệ thống chỉnh lưu:
5. Hình ảnh mô-đun chỉnh lưu:
6. Hình ảnh bao bì:
-
