Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Rectifier module output power: | 3000W | Power Factor: | >0.99 |
|---|---|---|---|
| Input Frequency: | 45~66Hz | Max. Rectifier Module Output Current: | 50A |
| Module numbers: | 6 | Maximum Capacity: | 18KW(300A) |
| Output type: | DC | Type: | Telecom Rectifier,telecom rectifier for switching power supply |
| Efficiency: | >96% | Warranty: | 1 Year |
| Làm nổi bật: | 19 inch rack cài đặt khung nguồn cung cấp năng lượng,6 Cung cấp điện cho khung mô-đun chỉnh,Nguồn cung cấp năng lượng khung cao 5U |
||
48V Plug-In Frame Power Supply 5U Height 19inch Rack Installation With 6 Rectifier Module
C0510145xây dựng
C0510145bao gồm sáu module:
Mô-đun điều chỉnhx 6
Các bộ ngắt pin: 1 × 125A / 1P
Máy ngắt tải
LLVD:63A/1P × 3,40A/1P × 2,32A/1P × 2
BLVD:16A / 1P × 2,10A × 2,6A / 1P × 2
Hệ thống điều chỉnh chuyển đổi dòng điện xoay (AC) thành dòng điện đồng (DC) và cung cấp năng lượng cần thiết để sạc pin.
Với sự tập trung vào việc liên tục cải thiện tổng chi phí sở hữu, các bộ chỉnh sửa ESTEL, kết hợp với các tính năng kiểm soát và giám sát tiên tiến, giúp giảm cả chi phí vốn và hoạt động.
Các hệ thống chỉnh sửa của chúng tôi tự hào về mật độ năng lượng tuyệt vời trong khi đáp ứng các yêu cầu về không gian và trọng lượng.Họ để lại nhiều không gian cho các thiết bị khác và tiết kiệm chi phí đóng gói và vận chuyển.
Ngoài ra, hiệu quả cao của chúng làm giảm tổng tiêu thụ năng lượng và giảm lượng khí thải carbon.
Hệ thống cung cấp điện liên lạc nhúng (Hệ thống điều chỉnh) phù hợp cho các công tắc nhỏ được điều khiển theo chương trình, mạng truy cập, thiết bị truyền tải, truyền thông di động,
Các trạm mặt đất truyền thông vệ tinh, nguồn cung cấp điện cho truyền thông vi sóng, và cũng có thể được sử dụng để cung cấp điện cho các thiết bị truyền thông khác.
Trong điều kiện bình thường, các thông số khác nhau của mô-đun điều chỉnh và đơn vị phân phối điện được điều khiển bởi mô-đun giám sát,và làm việc theo các thông số được xác định trước hoặc lệnh của người dùng.
Nếu nguồn điện bị hỏng, hệ thống sẽ được cung cấp năng lượng bởi pin vào thời điểm này. Khi pin xả, điện áp đầu pin bắt đầu giảm.
Khi điện áp pin thấp hơn điểm báo động điện áp thấp pin 46V dc (giá trị báo động có thể được thiết lập) từ màn hình, mô-đun giám sát báo hiệu báo động.
Khi nguồn điện bên ngoài được khôi phục, hệ thống tiếp tục hoạt động bình thường.
C0510145bao gồm đơn vị phân phối, mô-đun chỉnh, mô-đun chuyển đổi, mô-đun giám sát.
| Cấu hình | Mô-đun điều chỉnh | Nhận xét |
| Tiêu chuẩn | GB 4943 | Để biết chi tiết, vui lòng tham khảo các thông số kỹ thuật của các mô-đun |
| Tiêu chuẩn | IEC/EN 62368-1 | |
| Tiêu chuẩn | EN 55032 Class A,GR1089 Issue 4,R3-10, R3-11, R3-12 Class B được chứng nhận bởi Bắc Mỹ | |
| Tiêu chuẩn | EN300386, CLASSA |
Hệ thống điều chỉnh 18KW 48VDC Thông tin chi tiết nhanh:
| Mô hình | C0510145 | ||
| Hệ thống | Kích thước ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| Trọng lượng | ≤ 15kg(không có mô-đun chỉnh) | ||
| Chế độ làm mát | Làm mát tự nhiên | ||
| Chế độ cài đặt | Lắp đặt trên kệ 19 inch hoặc bên trong tủ | ||
| IP | IP20 | ||
| Phân phối AC | Điện áp đầu vào | 380VAC ba pha hoặc 220VAC một pha | |
| Khả năng đầu vào | 1×63A/4P | ||
| Phân phối DC | Điện áp đầu ra | -42~-58VDC, giá trị định danh: -53.5VDC | |
| Công suất tối đa | 18kW ((6x3000W mô-đun điều chỉnh) | ||
| Máy cắt pin | 2x125A/1P | ||
| Máy ngắt tải |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| DC SPD | 10kA/, 8/20μs | ||
| Mô-đun điều chỉnh | Điện áp đầu vào | 85VAC-300VAC, giá trị định số: 220VAC | |
| Hiệu quả | ≥96% | ||
| Sức mạnh định số | 3000W ((176~300VAC) | ||
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| Chế độ làm mát | Làm mát ép buộc | ||
| Máy điều khiển | Nhập tín hiệu | 4 AI ((3 nhiệt độ pin, 1 nhiệt độ môi trường xung quanh) | |
| Khả năng báo động | 6 tiếp xúc khô | ||
| Cổng liên lạc | RS232/485, SNMP v2 | ||
| Chế độ hiển thị | LCD | ||
| Môi trường | Nhiệt độ hoạt động | -40°C~+65°C | |
| Nhiệt độ lưu trữ | -40°C~+70°C | ||
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) | ||
| Độ cao | 0 ~ 3000m ((Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C khi độ cao tăng 200m.) | ||
Tính năng sản phẩm
1) Mô-đun chỉnh sửa áp dụng công nghệ bù đắp yếu tố công suất hoạt động và giá trị yếu tố công suất đạt 0.99.
2) Phạm vi hoạt động bình thường của điện áp đầu vào AC rộng đến 90 ̊290V, Giai đoạn đơn, (323V ~ 480V ac, 3 Giai đoạn).
3) Mô-đun chỉnh sửa áp dụng công nghệ chuyển đổi mềm toàn cầu và hiệu quả lên đến 96%.
4) Quản lý pin thông minh. Có các chức năng tắt điện tải và bảo vệ pin điện áp thấp (LVLD + LVBD) và tắt điện thứ cấp (máy tắt điện thứ cấp),
có thể thực hiện các chức năng như bù đắp nhiệt độ, cân bằng tự động và điều khiển điện tích nổi, điều chỉnh điện áp tự động, tính năng pin,và kiểm tra pin trực tuyến.
5) Mô-đun chỉnh sửa sử dụng công nghệ chuyển đổi nóng không bị hư hại, cắm và chơi, và thời gian thay thế ít hơn 1 phút.
6) Thiết kế mạng, cung cấp nhiều giao diện truyền thông (như RS485, liên lạc khô), mạng linh hoạt, giám sát cục bộ và từ xa, không giám sát.
7) Thiết kế bảo vệ sét cho các mặt AC và DC, phù hợp với khu vực giông bão.
8) Hỗ trợ chức năng bảo vệ lỗi và báo lỗi.
9) Hoạt động và bảo trì thân thiện có thể được lắp đặt chống lại tường, tiết kiệm không gian hiệu quả.
10) bức xạ cực thấp. áp dụng thiết kế tương thích điện từ tiên tiến.
Hệ thống Hybird của chúng tôi cấu hình logic

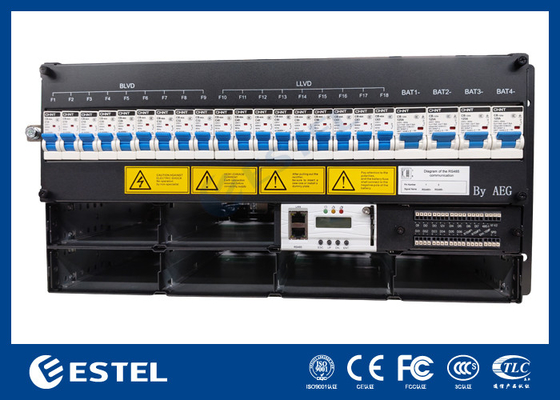

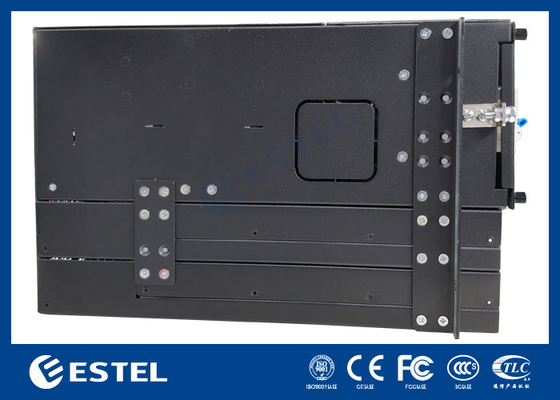

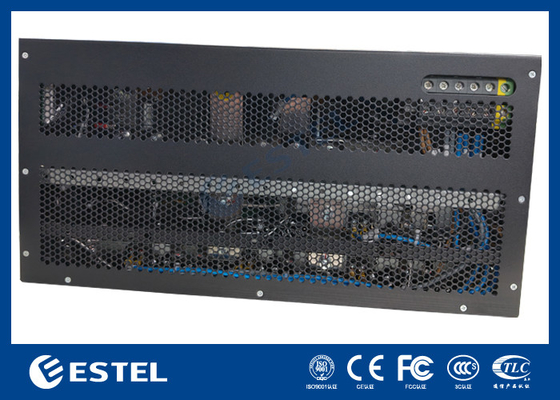

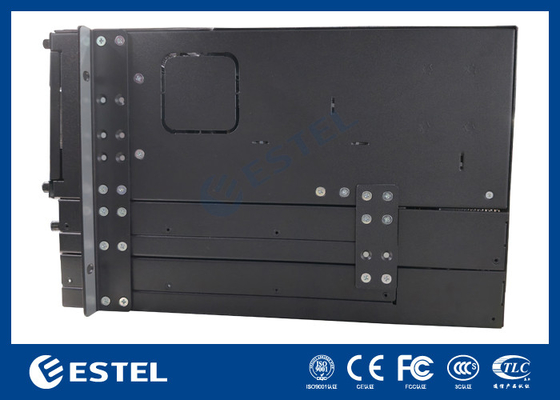

Hình ảnh sản phẩm:
Kích thước của mô-đun điều chỉnh như sau:
| Tỷ lệ cách nhiệt | ||
| tham số | Tiêu chuẩn | Nhận xét |
| Sức cách nhiệt ((đưa AC) | Input-Output:3500Vdc/10mA//1min |
Không có bùng nổ hay suy sụp. Tháo ống xả / thiết bị bảo vệ sóng trước khi thử nghiệm, không có mô-đun chỉnh hoặc mô-đun giám sát. Khả năng đầu ra với 2 tuyến đường đầu cuối điện áp thấp, điện áp cao với chức năng bỏ qua AC, không được thử nghiệm. |
| Khung đầu vào:3500Vdc/10mA//1min | ||
| Khung đầu ra: 750Vdc/10mA//1min | ||
| Sức cách nhiệt (đưa DC) | Input-Output:750Vdc/10mA//1min | |
| Khung đầu vào:750Vdc/10mA//1min | ||
| Khung đầu ra: 750Vdc/10mA//1min | ||
| Dòng rò rỉ | ≤ 3,5mA | 280Vac đầu vào, đầu ra đầy tải |
| Kháng cách nhiệt | @ Không khí bình thường, độ ẩm tương đối 90%, điện áp thử nghiệm DC 500V,mối kháng cách nhiệt của đầu vào-xuất đi, đầu vào-đất, đầu ra-đất không được thấp hơn 10MΩ.Khả năng đầu ra với 2 tuyến đường đầu cuối điện áp thấp, điện áp cao với chức năng bypass AC, không được thử nghiệm. | |
Ứng dụng
(1) Truy cập vào hội nhập
(2) Hệ thống phân phối và mở rộng trong nhà
(3) Trạm di động và hệ thống mở rộng
(4) WLAN
(5) Trạm mặt đất truyền thông vệ tinh và trạm truyền thông vi sóng
(6) Phòng phân phối dòng điện yếu
(7) Hệ thống điện không ngắt AC/DC khác
| Làm mát bằng không khí ép |
