ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW

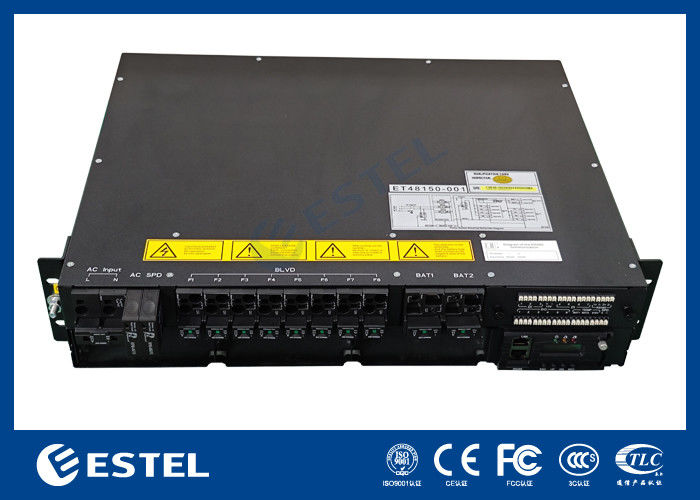

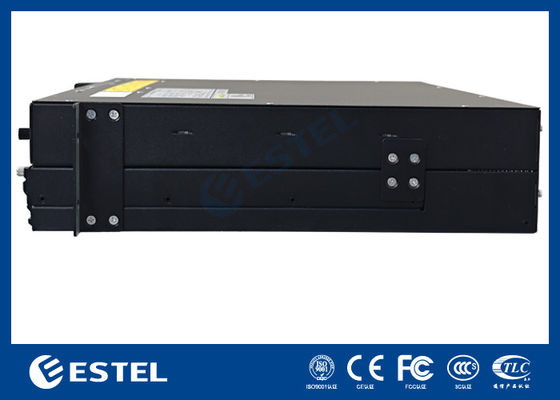

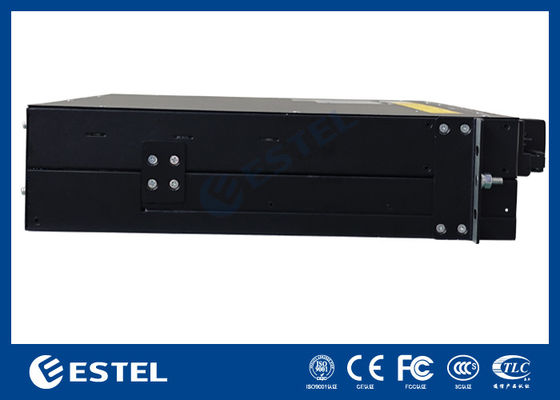

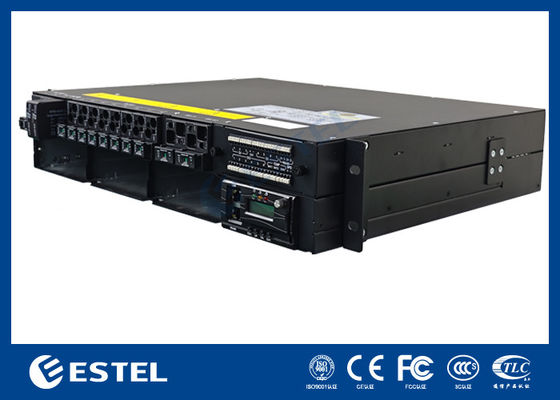

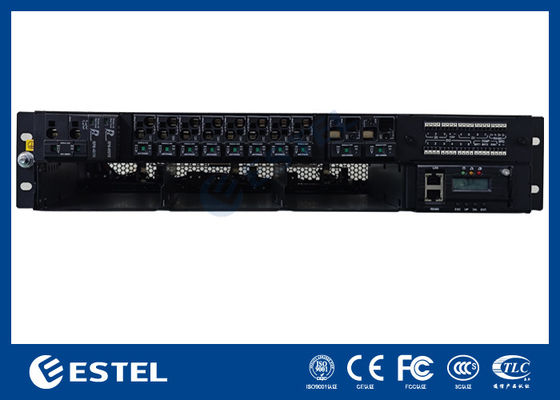

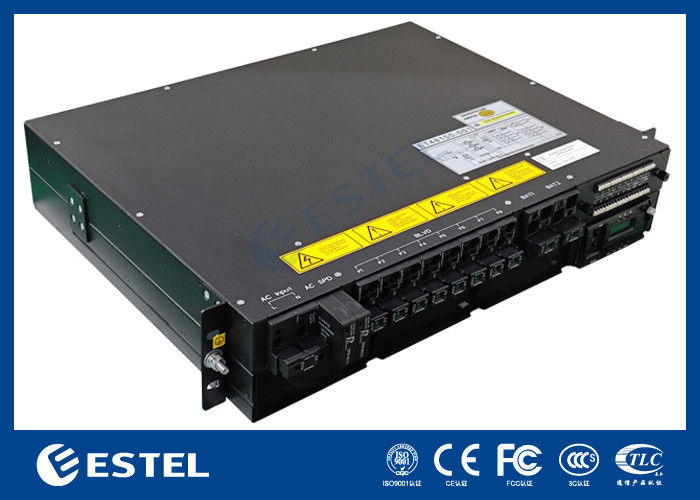

Hình ảnh lớn : ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW

Thông tin chi tiết sản phẩm:

Nguồn gốc:	Trung Quốc
Hàng hiệu:	ESTEL
Chứng nhận:	ISO9001, CE, 3C, FCC, TLC
Số mô hình:	ETP2504033-1

Thanh toán:

Số lượng đặt hàng tối thiểu:	1
Giá bán:	715-4286 usd
Khả năng cung cấp:	1000

Tiếp xúc

Chi tiết sản phẩm

Bưu kiện:	thùng carton	Đầu vào pin:	Breakers 2 × 125a/1p, LVD 200A
Bộ chỉnh lưu:	Sê-ri MR48 (MR484000SG1-GS: 4000W, hiệu quả 96,5%)	Đầu ra AC:	220VAC ± 10%, 50/60Hz, 63A Max (một pha)
phân phối pin:	43 ~ -58VDC, xếp hạng -53.5VDC	Điện áp đầu vào DC:	85-300VAC (đầu vào chỉnh lưu)
Công suất danh nghĩa:	Tiêu chuẩn 9kW, tối đa 12kW (với bộ chỉnh lưu 3 × 4kW)	Được sản xuất bởi:	ESTEL
Làm nổi bật:	Hệ thống điện viễn thông nhỏ gọn 2U , công suất gắn rack 12KW mật độ cao , Hệ thống nguồn viễn thông có bảo hành

ET48200 M5E32A Hệ thống điện nhỏ gọn 2U Giá đỡ 12KW mật độ cao cho viễn thông

Giới thiệu

ESTEL ET48200 M5E32A là bộ nguồn nhỏ gọn nhúng mới, có thiết kế kiến trúc mới mang lại kích thước nhỏ và mật độ công suất cao (lên đến 12KW trong 2U). Hệ thống này ưu tiên sự linh hoạt của khách hàng.

Bộ ngắt mạch và bộ chỉnh lưu cắm được mật độ cao của nó cho phép cấu hình trường dễ dàng để đáp ứng các yêu cầu ứng dụng đa dạng. Bộ chỉnh lưu dòng MR48 kết hợp với bộ điều khiển MC2600 đảm bảo hoạt động an toàn, đáng tin cậy và linh hoạt. Đủ nhỏ gọn cho hầu hết các tủ, đây là thiết bị thay thế lý tưởng. Được xây dựng trên công nghệ đã được chứng minh của ESTEL, dòng MR48 sẵn sàng đáp ứng nhu cầu trong tương lai.

Các tính năng chính

Chiều rộng tiêu chuẩn 19 inch, đa năng;
2U thiết kế rất nhỏ gọn, tiết kiệm không gian và chi phí lắp đặt;
Quản lý thông minh, bảo trì từ xa trực tuyến, giảm chi phí truy cập và bảo trì trang web;
Quản lý pin hoàn hảo để kéo dài tuổi thọ pin;
Cung cấp nhiều cổng giao tiếp;
Giao diện LAN/RS232/RS485, LAN-SNMP, TCP/IP để đạt được kết nối mạng linh hoạt và giám sát từ xa;
Mô-đun chỉnh lưu và bộ điều khiển có thể thay thế nóng, bảo trì trực tuyến thuận tiện;
Dải điện áp đầu vào AC rộng (90~300Vac);
Quản lý thông minh: bảo trì từ xa trực tuyến giúp giảm số lần truy cập trang web và chi phí bảo trì.

Kịch bản ứng dụng

Mở rộng trang web
Trạm cơ sở không dây
Mạng truyền tải
Mạng thông tin liên lạc của doanh nghiệp

Thông số kỹ thuật

Mẫu sản phẩm		ET48200 M5E32A
Hệ thống	Kích thước (mm)	482.0(W)350.0(D)2U(H)
	Cân nặng	<10kg (không có mô-đun chỉnh lưu và bao bì)
	Phương pháp làm mát	Làm mát tự nhiên
	Cài đặt	Giá đỡ 19 inch
	Phương pháp định tuyến	Đầu vào phía trước và đầu ra phía trước
	Phương pháp bảo trì	Bảo trì phía trước, hỗ trợ trao đổi nóng
	Mức độ bảo vệ	IP20
Phân phối AC	Chế độ đầu vào	1 pha 220V
	Công suất đầu vào	1*63A/2P
	Tính thường xuyên	45~65Hz, giá trị định mức: 50Hz/60Hz
	AC SPD	10kA/20kA, 8/20μs
Phân phối DC	Điện áp đầu ra	-43~-58VDC, công suất định mức: -53.5VDC
	Công suất tối đa	9KW (3kW*3)	12KW (4kW*3)
	Máy cắt pin	2*125A/1P
	Máy cắt tải	2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P(MCB tải tối đa 8)
		1 x LVD 200A
Mô-đun chỉnh lưu	Điện áp đầu vào	85VAC～300VAC, Giá trị định mức: 220VAC
	hiệu quả	≥96,6%
	Công suất đầu ra định mức	4000W (176Vac～300Vac)
	Nhiệt độ làm việc	-40oC~+75oC (đầu ra hoàn toàn dưới 50oC)
	Kích cỡ	106,5mm(W)×286mm(D)×41,5mm(1U/H)
	Cân nặng	2,1kg
	Phương pháp làm mát	Làm mát cưỡng bức
	Hệ số công suất	≥0,99 @220Vac Tải 20-100%
Bộ điều khiển	Đầu vào tín hiệu	4 Al(3 Nhiệt độ pin, 1 nhiệt độ môi trường xung quanh), 7 Dl(SPD, 6 Dl thông thường)
	Đầu ra cảnh báo	6 tiếp xúc khô
	Cổng giao tiếp	RS485, SNMP
	Chế độ hiển thị	LCD
Môi trường	Nhiệt độ hoạt động	-40oC~+65oC
	Nhiệt độ bảo quản	-40oC~+70oC
	Độ ẩm hoạt động	5%~95%(không ngưng tụ)
	Độ cao	0~3000m (Khi độ cao từ 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1°C cứ sau mỗi lần tăng độ cao 200m)

Sơ đồ

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 0

MR483000HG2B-CS

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 1

Hiệu suất tối đa >96%
Giảm công suất từ 55oC xuống 75oC
Công suất đầu ra giảm ở mức <176VAC
Mật độ năng lượng cao

đầu vào AC		Đầu ra DC
Điện áp đầu vào (danh nghĩa)	110VAC/220VAC	Điện áp đầu ra	-42 đến -58VDC, định mức: -53,5VDC
Dải điện áp đầu vào	85 đến 290VAC	Hiệu suất cao nhất	>96%
Dòng điện đầu vào tối đa	18A	Công suất tối đa	3000W
Tần số đầu vào	45 đến 65Hz	Dòng điện đầu ra tối đa	56,1A
Hệ số công suất	≥0,99 (220VAC @ 20% đến 100% tải)	THD	5% @ 50% đến 100% tải
Kiểm soát và giám sát		Môi trường
Giao thức truyền thông	CÓ THỂ	EMC	EN55032 lớp B；EN55035;IEC61000-3-2；IEC61000-3-3
DẪN ĐẾN	Xanh-bình thường; báo động màu vàng; lỗi đỏ	Sự an toàn	UL62368-1;EN62368-1；IEC62368-1

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 2

MR484000SG1-GS

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 1

tôiHiệu suất tối đa >96,5%

l Công suất giảm từ 45oC xuống 75oC

l Công suất đầu ra giảm ở mức <176VAC

l Mật độ năng lượng cao

đầu vào AC		Đầu ra DC
Điện áp đầu vào (danh nghĩa)	110VAC/220VAC	Điện áp đầu ra	-42 đến -58VDC, định mức: -53,5VDC
Dải điện áp đầu vào	85 đến 290VAC	Hiệu suất cao nhất	>96,5%
Dòng điện đầu vào tối đa	26A	Công suất tối đa	4350W
Tần số đầu vào	45 đến 65Hz	Dòng điện đầu ra tối đa	81,3A
Hệ số công suất	≥0,99 (220VAC @ 20% đến 100% tải)	THD	Tải <3% @ ≥50%
Kiểm soát và giám sát		Môi trường
Giao thức truyền thông	CÓ THỂ	EMC	EN55032 lớp B；EN55035;IEC61000-3-11；IEC61000-3-12
DẪN ĐẾN	Xanh-bình thường; báo động màu vàng; lỗi đỏ	Sự an toàn	UL62368-1;EN62368-1；IEC62368-1

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 4

Bộ điều khiển MC2600

Giới thiệu

MC2600 là bộ điều khiển nguồn DC thế hệ mới được phát triển bởi Megmeet. Bộ điều khiển sử dụng Cortex-M4CPU AR 32-bit làm bộ xử lý chính. Mc2600 cung cấp nhiều tính năng và chức năng cũng như giao diện mạnh mẽ hơn, thân thiện với người dùng và dễ sử dụng hơn, chức năng quản lý năng lượng hvbrid mạnh mẽ bao gồm quản lý động cơ diesel, pin VRLA và ithium-ion và mô-đun năng lượng mặt trời.

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 5

Các tính năng chính

Kiểm tra pin tự động bao gồm kiểm tra theo lịch trình nâng cao, kiểm tra liên tục và kiểm tra ngắn
Giảm thiểu thời gian cài đặt bằng tính năng tải lên tệp cấu hình
Chi phí vận hành thấp hơn nhờ chức năng dự phòng tiết kiệm năng lượng cho bộ chỉnh lưu
Quản lý từ 1 đến 40 bộ chỉnh lưu

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 6

Đo lường

24 x Analog & 9 x số đọc đầu vào kỹ thuật số bao gồm: điện áp hệ thống, dòng tải, dòng pin, nhiệt độ pin, 8*Dl, 8*D0, v.v.

Giao tiếp

Bộ điều khiển giao tiếp với máy chủ ở 2 chế độ: Rs485 và ethernet (WEB hoặc SNMP). Cài đặt và chỉnh sửa các thông số vận hành, tải xuống nhật ký dữ liệu và cảnh báo lịch sử có sẵn thông qua trình duyệt WEB. Giao tiếp giữa bộ điều khiển, bộ chỉnh lưu và các mô-đun năng lượng mặt trời sử dụng giao tiếp CAN.

Giao thức SNMP hỗ trợ các cổng GET, SET và TRAP 4xRs485 cho pin BMS, DG hoặc thiết bị chức năng mở rộng

Nhật ký lịch sử cảnh báo

Nhật ký lịch sử cảnh báo sự kiện 1000, FlFO để phân tích hệ thống

Nhật ký thống kê hệ thống

1000 bản ghi về điện áp đầu ra và số đọc dòng tải và 50 bản ghi về số đọc kiểm tra pin lịch sử

LCD & LED

Màn hình LCD 128 x 32 hiển thị trạng thái truy cập, báo động, cài đặt người dùng; Đèn LED xanh/vàng/đỏ cho biết trạng thái hoạt động và cảnh báo

Quản lý pin

Sạc nổi/Tăng cường
Kiểm tra pin
Bù nhiệt độ
Dự đoán dung lượng pin
Ngắt kết nối điện áp/nắp thấp
Nhiệt độ thấp/cao
ngắt kết nối

Quản lý pin

Quản lý nhiều bộ chỉnh lưu Megmeet và/hoặc mô-đun năng lượng mặt trời trong một hệ thống
Cân bằng thời gian chạy chỉnh lưu cho
tối ưu hóa trọn đời
Tối ưu hóa số lượng hoạt động
chỉnh lưu cho hiệu quả cao nhất

Cảnh báo/Sự kiện

báo động SPD
Báo động đầu vào kỹ thuật số
Báo động cầu chì tải
Báo động chế độ thủ công
Mất cân bằng hiện tại
Báo động nhiệt độ môi trường xung quanh
Tải ngắt kết nối
Mất điện AC
Báo động cầu chì pin
xả pin
Kiểm tra pin không thành công
Mất cân bằng pin
Ngắt kết nối pin
Lỗi cảm biến nhiệt độ pin
Báo động nhiệt độ pin
Lỗi giao tiếp BMS
Lỗi đầu vào AC chỉnh lưu
Lỗi chỉnh lưu
Lỗi quạt chỉnh lưu
Bảo vệ chỉnh lưu được kích hoạt
Trạng thái bật/tắt bộ chỉnh lưu
Giao tiếp chỉnh lưu không thành công
Chế độ tiết kiệm năng lượng hệ thống
Chế độ tiết kiệm năng lượng bị gián đoạn
Giao tiếp mô-đun năng lượng mặt trời không thành công
Lỗi mô-đun năng lượng mặt trời
Lỗi quạt mô-đun năng lượng mặt trời
Kích hoạt bảo vệ mô-đun năng lượng mặt trời
Trạng thái bật/tắt mô-đun năng lượng mặt trời
Lỗi đầu vào mô-đun năng lượng mặt trời
AC quá điện áp và dưới điện áp
DC quá điện áp và dưới điện áp

Bộ điều khiển MC2900

Giới thiệu

Mc2900 là bộ điều khiển nguồn DC thế hệ mới nhất được phát triển bởi Megmeet. nó dựa trên CPU ARM Cortex-A8, 256Nflash, 512M SRAM và hệ điều hành linux. Mc2900 cung cấp giao diện mạnh mẽ hơn, thân thiện với người dùng và dễ sử dụng hơn. Bộ điều khiển cung cấp chức năng quản lý bộ chỉnh lưu, mô-đun năng lượng mặt trời, mô-đun gió, mô-đun Dc/Dc, mô-đun diesel HVDC, pin VRLA và pin lithium-ion.

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 7

Các tính năng chính

lpv4 tĩnh/DHCP,lpv6 tĩnh/DHCP, TCP/IP, UDP,HTTPS, SNMP V1/V2C/V3
Màn hình LCD và web đa ngôn ngữ
Nâng cấp firmware bộ điều khiển qua USB/WEB/WIFl/bluetooth
Quản lý từ 1 đến 48 bộ chỉnh lưu

ET48200 M5E32A 2U Hệ thống điện viễn thông nhỏ gọn mật độ cao 12KW 8

Đo lường

22 x Analog & 12 x số đọc đầu vào kỹ thuật số bao gồm: điện áp hệ thống, dòng tải, dòng pin, nhiệt độ pin, Nhiệt độ môi trường, độ ẩm xung quanh, 12*Dl. 8*DO.etc.

Giao tiếp

Bộ điều khiển giao tiếp với máy tính chủ ở 2 chế độ: Rs485 và ethernet (TcP/p, UDp, https và SNMP). Cài đặt và chỉnh sửa các thông số vận hành, tải xuống lịch sử vận hành và lịch sử cảnh báo có sẵn trên trình duyệt WEB. Giao tiếp giữa bộ điều khiển và bộ chỉnh lưu cũng như các mô-đun năng lượng mặt trời sử dụng giao tiếp CAN.

Giao thức SNMP hỗ trợ các cổng GET, SET và TRAP 4xRS485 cho pin BMS, DG hoặc bo mạch chức năng mở rộng

Nhật ký lịch sử cảnh báo

200000 cảnh báo lịch sử và 100000 sự kiện lịch sử

Nhật ký thống kê hệ thống

5000 nhật ký kiểm tra pin, 5000 nhật ký sạc pin, 5000 nhật ký xả pin, 5000 nhật ký chạy DG

LCD & LED

Màn hình LCD 128 x 160 hiển thị để truy cập các điều kiện hoạt động hiện tại, báo động, cài đặt người dùng; Đèn LED xanh/vàng/đỏcho biết trạng thái hoạt động và cảnh báo

Thu thập và quản lý

Bộ chỉnh lưu, mô-đun năng lượng mặt trời, mô-đun gió, mô-đun DC/DC, mô-đun DC/AC, dữ liệu mô-đun HVDC
Bộ sưu tập dữ liệu gói pin lithium của Narada và shoto
Pin lithium của bất kỳ giao thức modbus/YDT-1363 nào dựa trên giao diện RS485 hoặc CAN
Jiangsu yaao pinkiểm tra datdacquisition
Đồng hồ đo AC thông minh hoặc thu thập dữ liệu bảng đo AC tự phát triển
Thu thập dữ liệu đồng hồ DC thông minh Thu thập và quản lý dữ liệu DG thông minh
Thu thập và quản lý dữ liệu ATS thông minhThu thập và quản lý dữ liệu khí hậuThu thập và quản lý dữ liệu CB thông minh
Tính toán năng lượng

Quản lý pin

Quản lý khởi động và thả nổi
Quản lý giới hạn dòng điện sạc
Bù nhiệt độ
LVD
Kiểm tra pin
Tính toán điện áp trung điểm
Cắt đỉnh
Quản lý pin lithium
Chuyển đổi theo dung lượng pin
Chuyển đổi theo điện áp pin
Kiểm tra DG
Tính toán nhiên liệu còn lại
Quản lý ưu tiên đầu vào năng lượng
Quản lý tiết kiệm năng lượng chỉnh lưu
Xoay chỉnh lưu

Cảnh báo/Sự kiện

báo động SPD
Báo động đầu vào kỹ thuật số
Báo động cầu chì tải
Báo động chế độ thủ công
Mất cân bằng hiện tại
Báo động nhiệt độ môi trường xung quanh
Tải ngắt kết nối
Mất điện AC
Báo động cầu chì pin
xả pin
Kiểm tra pin không thành công

Mất cân bằng pin
Ngắt kết nối pin
Lỗi cảm biến nhiệt độ pin
Báo động nhiệt độ pin
Giao tiếp BMS không thành công
Lỗi đầu vào AC chỉnh lưu
Lỗi chỉnh lưu
Lỗi quạt chỉnh lưu

Bảo vệ chỉnh lưu được kích hoạt
Trạng thái bật/tắt bộ chỉnh lưu
Giao tiếp chỉnh lưu không thành công
Chế độ tiết kiệm năng lượng hệ thống
Chế độ tiết kiệm năng lượng bị gián đoạn
Giao tiếp mô-đun năng lượng mặt trời không thành công

Lỗi mô-đun năng lượng mặt trời
Lỗi quạt mô-đun năng lượng mặt trời
Kích hoạt bảo vệ mô-đun năng lượng mặt trời
Trạng thái bật/tắt mô-đun năng lượng mặt trời
Lỗi đầu vào mô-đun năng lượng mặt trời
AC quá điện áp và dưới điện áp
DC quá điện áp và dưới điện áp

Từ khóa:

Người liên hệ: Ms. Fiona Liang

Tel: +8613752765943 / 86-0755 23592644

Sản phẩm khác

Hệ thống điện viễn thông ET48150M7E21 8kW Rack 1U nhỏ gọn với quản lý pin và các mô-đun cắm nóng cho hệ thống truyền thông

đầu ra: DC 48V

cách nhiệt: Với cách nhiệt

Tối đa hiện tại: 13 CÁNH TAY / 17,4 CÁNH TAY

Người mẫu: ET48150-M7E21

MR483000HG2B-GS 48V 3000W Mô-đun hiệu suất cao mô-đun HOT SWAPPLE RETING RANGE 85 290VAC

Điện áp hoạt động: 85VAC đến 290VAC

Tính thường xuyên: 45Hz ~ 66Hz ；

dòng điện đầu vào: ≤18A

NHIỆT ĐỘ hoạt động: 1010 ~+75

Hệ thống phân phối điện DC mô-đun 19 inch cho mạng viễn thông với đầu vào pin và giám sát tích hợp

AC đầu vào tối đa: 475 VAC

hiện hành: 2000A

NHIỆT ĐỘ hoạt động: 1010 ~+75

ROHS: Đúng

Hệ thống điện DC mô-đun tích hợp với phân phối AC hoặc DC 48V đầu ra đa lớp thiết kế cho các ứng dụng viễn thông và năng lượng

Công suất đầu ra DC: 84Kw

Cân nặng: 50 kg

số mô-đun: 6

Chế độ khởi động: Nguồn điện chuyển mạch tự kích thích

1U 2 khe điện áp cao DC và DC Solar Expansion Shelf cho hệ thống điện viễn thông 48V

Thời gian dự phòng: 8 giờ (điển hình)

Kiểu lắp: Núi sàn

cấp IP: IP55

Lắp đặt thiết bị: Giá đỡ tiêu chuẩn 19”



	Địa chỉ nhà máy:Tòa nhà 3, không.213, YUEHAI AVENUE, XIEGANG TOWN, DONGGUAN CITY, tỉnh Quảng Đông

	Văn phòng bán hàng:3A-8, SHUIWAN 1979 SQUARE (FAZE II), NO. III, đường TAIZI, cộng đồng SHUIWAN, đường ZHAOSHANG, quận NANSHAN, SHENZHEN

	+00-86-13752765943

	info@estel.com.cn

tủ viễn thông ngoài trời

Hệ thống điện viễn thông

Hệ thống chỉnh lưu viễn thông

Bộ Phân Phối Điện Thông Minh

Tủ pin ngoài trời

Vỏ bọc cực gắn

tủ treo tường ngoài trời

Máy lạnh tủ ngoài trời

Điều hòa Kiosk

Hệ thống giám sát môi trường

Bộ trao đổi nhiệt bao vây

Tủ ga cơ sở

Điều hòa nhiệt độ

Khung phân phối

Thiết bị điện công nghiệp

Trạm sạc EV
